HJB滚珠丝杆升降机

发布时间: 2015-10-09 21:18

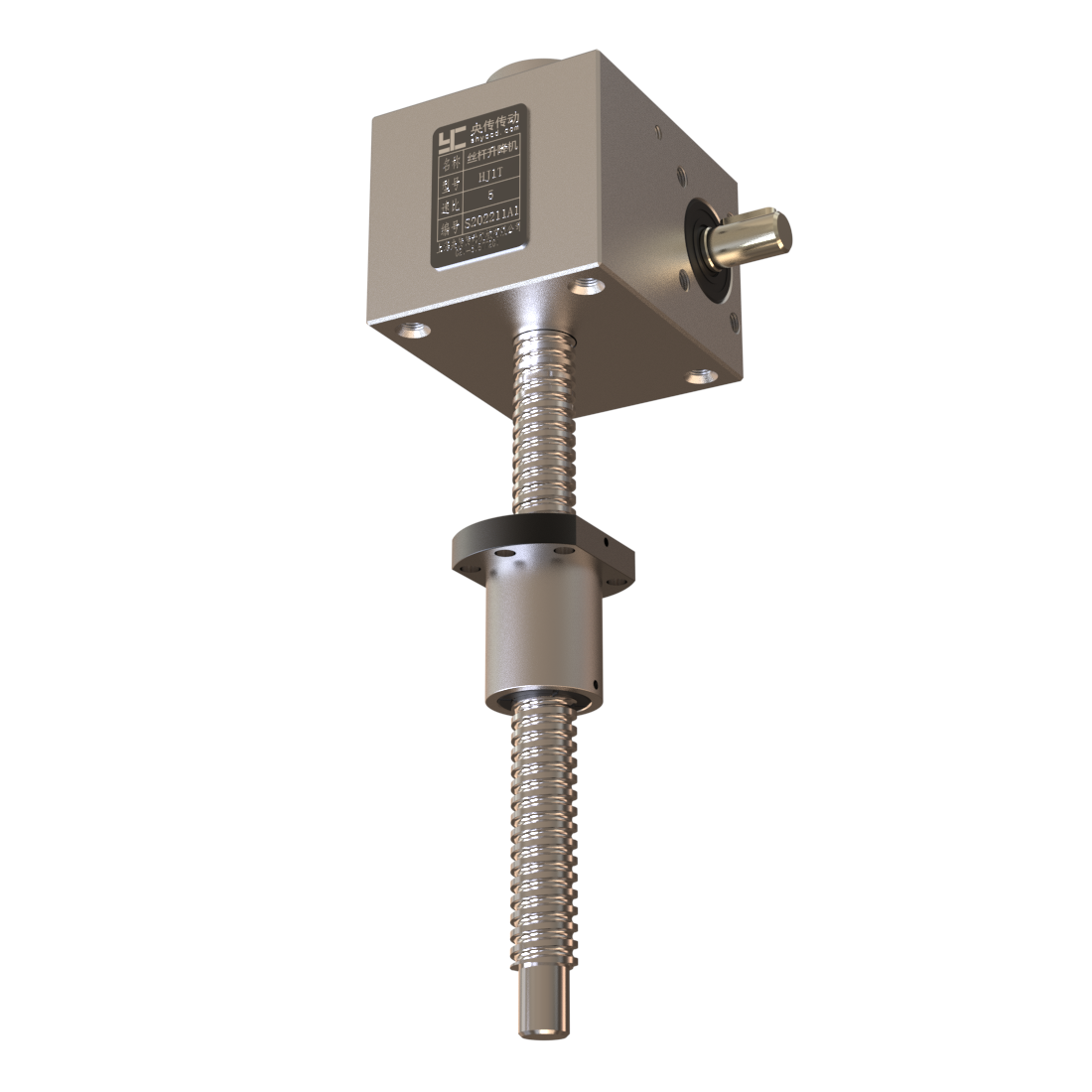

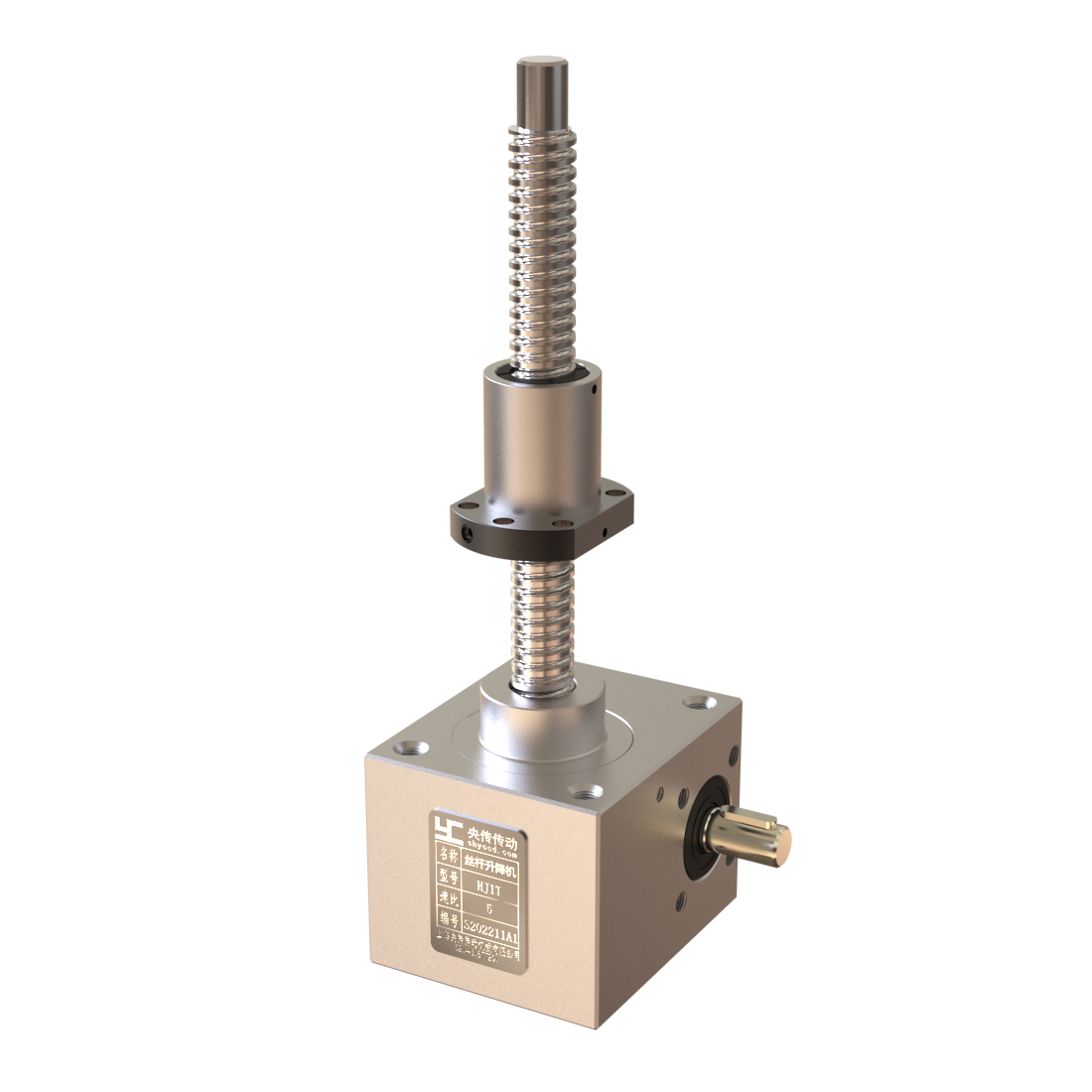

HJB系列蜗轮丝杆升降机是通过蜗轮传动丝杆完成提升、下降、推进、翻转等功能，是一种基础起重部件。广泛地用于机械、冶金、水利、化工、医疗、文化、卫生等各个行业，具有结构紧凑、体积小、重量轻、安装方便、使用灵活、可靠性好、稳定性高、使用寿命长等优点，可以用电动机或其它动力直接带动，也可以手动。

商品信息

引进德国主流厂家的技术，自主研发的独特方形箱体的产品。

作用：起升、下降，借助辅助水平推进、翻装，和各种高度、角度、位置的调整等。

特点：结构十分紧凑，体积小，重量轻，安装极其灵活。

基本参数：承载能力：0.5T-30T；%ED：≤20%；电机驱动、液压驱动、气压驱动、手轮驱动，特别适合普通的电机驱动。

1、结构示意图：

结构形式	丝杆运动型		螺母运动型
输出形式	HJB...1A	HJB...1B	HJB...2A	HJB...2B
结构图
说明	丝杆在升降时，会产生旋转力，所以必须做好防止旋转措施。如设备不便做防止旋转措施，可选择止旋结构（F），丝杆只上下移动并不产生旋转力。		活动螺母构造，丝杆轴旋转，活动螺母移动。丝杆轴端为圆柱形，所以在长行程时。在轴端采用轴承支撑，可以得到更好的传动效果。

2、基本参数表：

型号		HJB1T	HJB2T	HJB2T1	HJB2T2	HJB5T	HJB5T1	HJB8T	HJB8T1	HJB10T	HJB10T1	HJB20T	HJB20T1	HJB30T
最大载荷（kN）		10	20	20	20	50	35	60	60	80	70	90	100	150
丝杆外径（mm）		20	32	32	32	40	40	50	50	63	63	80	80	100
丝杆螺距 L1（mm）		5	5	10	20	10	20	10	20	10	20	10	20	20
减速比 i	H速度	5	6	6	6	7	7	9	9	8	8	8.75	8.75	10.25
减速比 i	L速度	20	24	24	24	28	28	36	36	32	32	35	35	41
输入轴每转丝杆（活动螺母）轴向位移量（mm）	H速度	1	0.83	1.67	3.34	1.43	2.86	1.11	2.22	1.25	2.5	1.14	2.29	1.95
输入轴每转丝杆（活动螺母）轴向位移量（mm）	L速度	0.25	0.21	0.42	0.84	0.36	0.71	0.28	0.56	0.31	0.62	0.29	0.57	0.49
综合效率 η	H速度	0.41	0.32	0.35	0.36	0.33	0.34	0.32	0.33	0.32	0.34	0.31	0.31	0.3
综合效率 η	L速度	0.27	0.2	0.21	0.22	0.2	0.21	0.2	0.2	0.2	0.21	0.18	0.18	0.18
容许输入最大功率（kW）	H速度	0.57	1.14	1.14	1.14	2.2	2.2	2.5	2.5	3	3	4	4	7
容许输入最大功率（kW）	L速度	0.27	0.55	0.55	0.55	1.1	1.1	1.5	1.5	2.2	2.2	3.5	3.5	5.5
最大载荷时所需 * 输入轴扭矩 (N·m)	H速度	4.8	8.2	15.3	29.2	34.3	47.4	36.8	72.3	49	82.9	53.2	118	157
最大载荷时所需 * 输入轴扭矩 (N·m)	L速度	1.8	3.4	6.3	12.1	14.6	19.4	15.3	29.9	20.4	34	23.4	52	66.7
空载扭矩 (N·m)	H速度	0.29	0.40	0.40	0.40	0.84	0.84	1.85	1.85	2.1	2.1	2.8	2.8	3.8
空载扭矩 (N·m)	L速度	0.18	0.29	0.29	0.29	0.59	0.59	1.12	1.12	1.4	1.4	2.1	2.1	3.1
箱体材料		铝合金	铝合金	铝合金	铝合金	球墨铸铁	球墨铸铁	球墨铸铁	球墨铸铁	球墨铸铁	球墨铸铁	球墨铸铁	球墨铸铁	球墨铸铁
箱体重量（kg）		4	6	6	6	23	24	38	40	62	64	78	78	125
每 100mm 丝杆重量(kg)		0.5	0.8	0.8	0.8	1.6	1.6	2.5	2.5	3.2	3.2	4.6	4.6	7.3
润滑方式		一般采用飞溅润滑
冷却方式		自然冷却
一般环境条件		环境温度：-10℃~40℃，空旷场地通风良好，海拔高度 1000 米以下，一般工厂灰层。
特殊环境条件		高温、低温、灰层多，化学作用（酸、碱等），露天（直接日照、冰、水淋等），请咨询。
