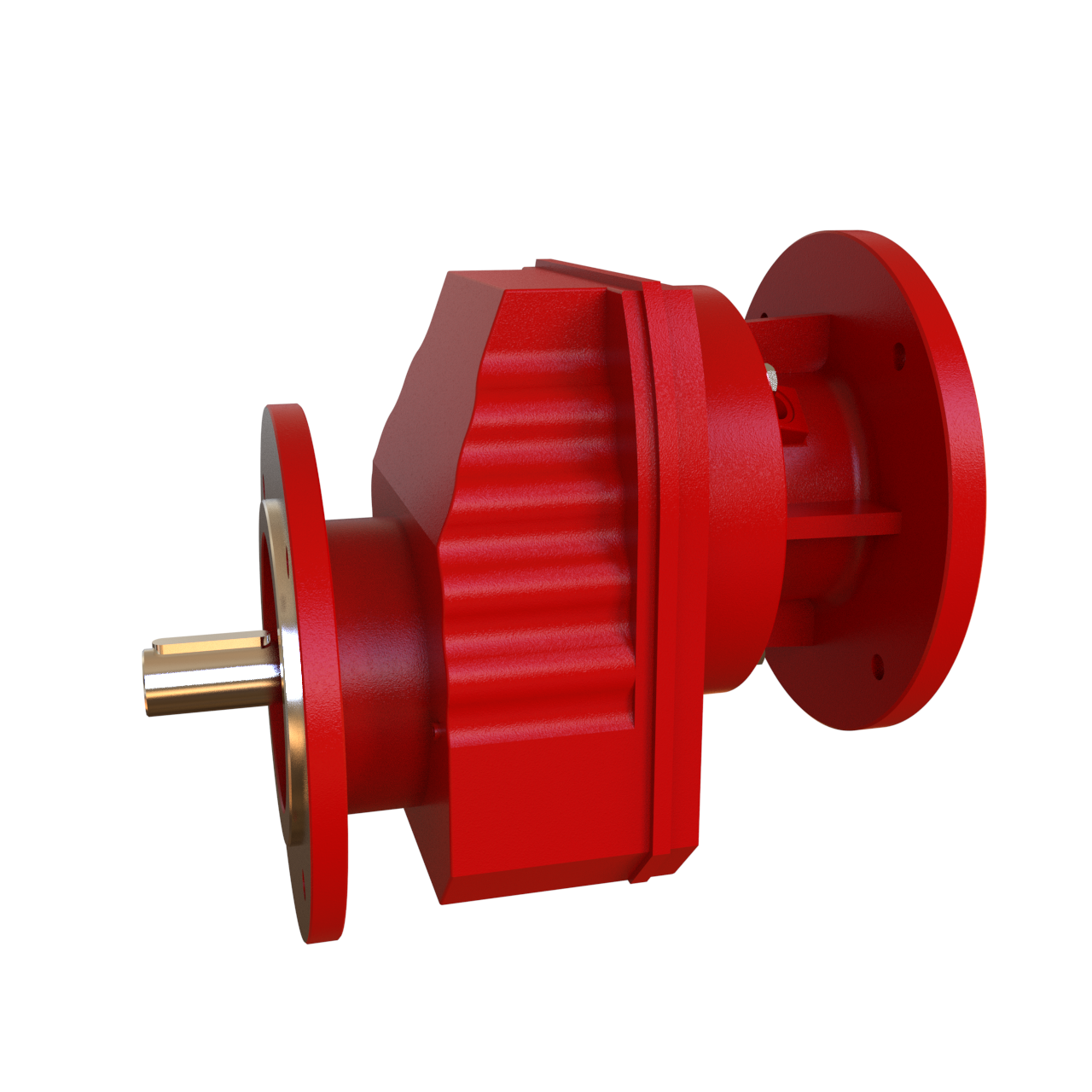

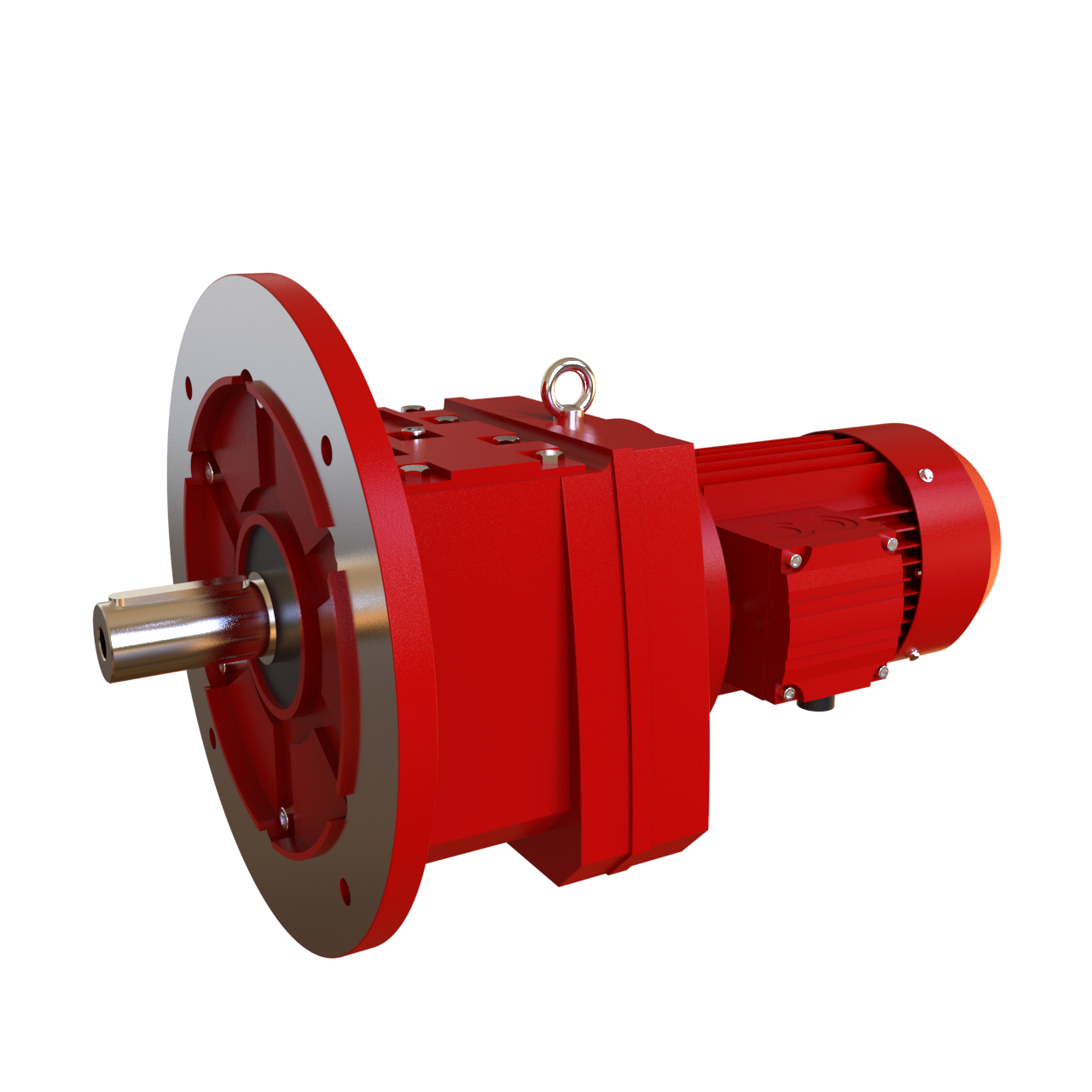

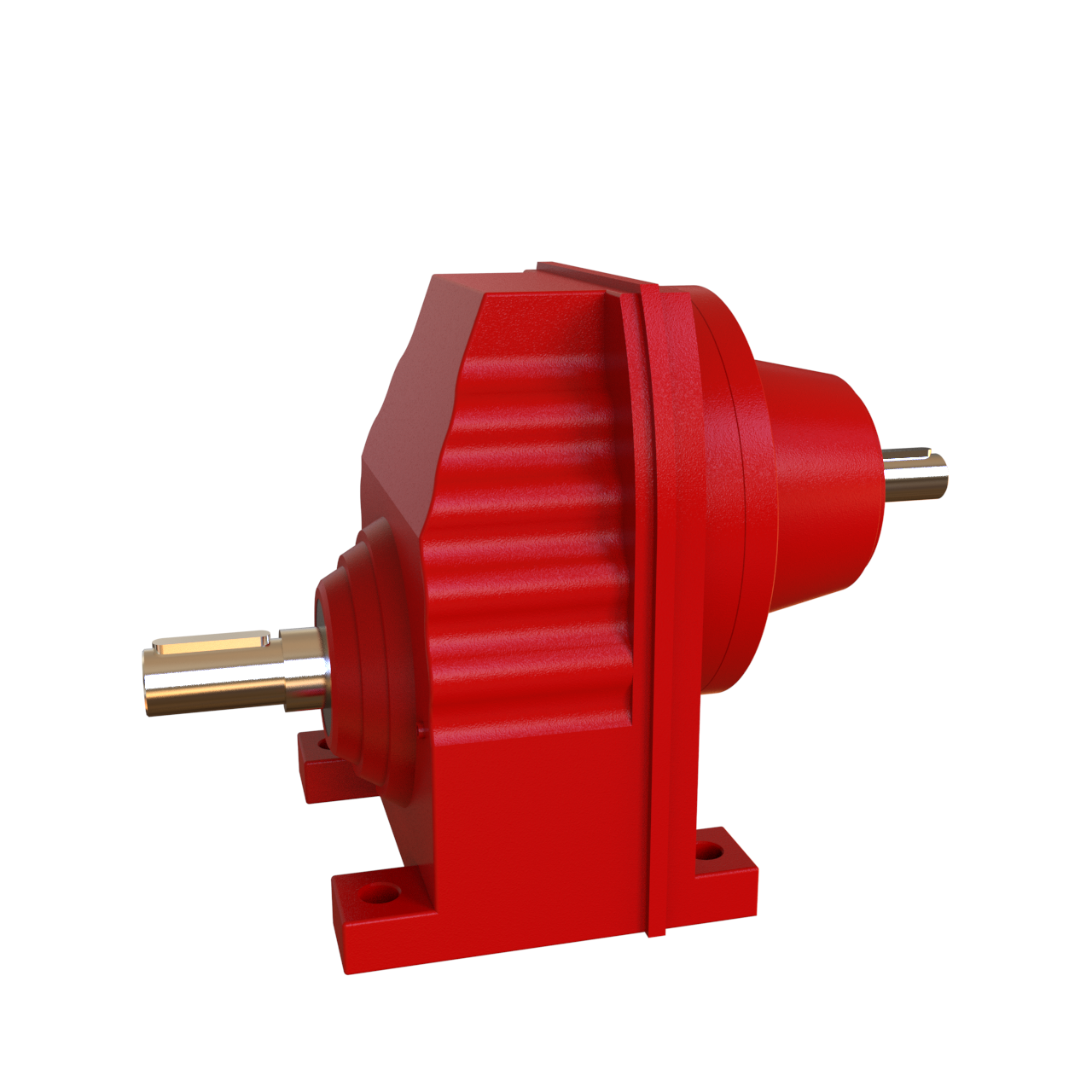

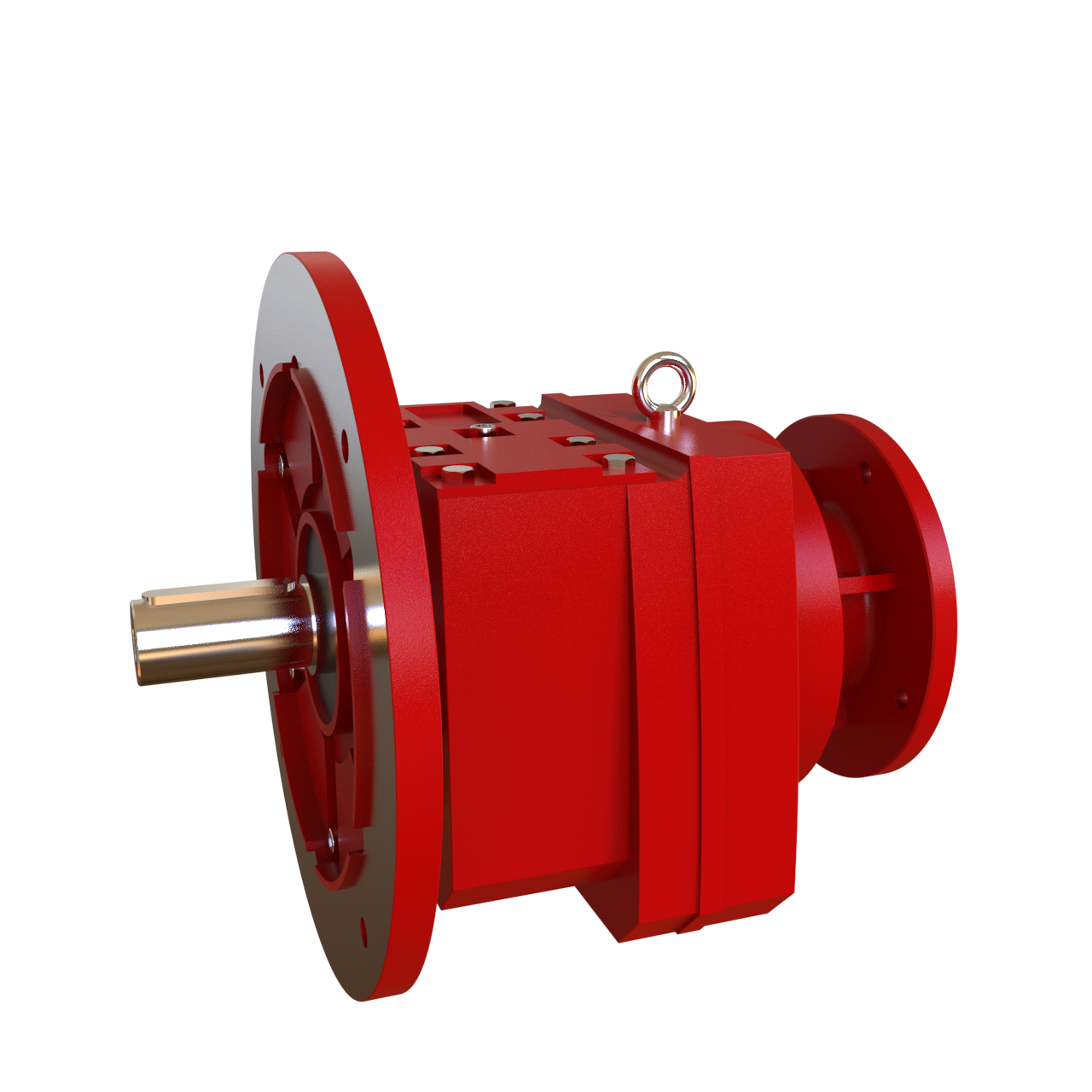

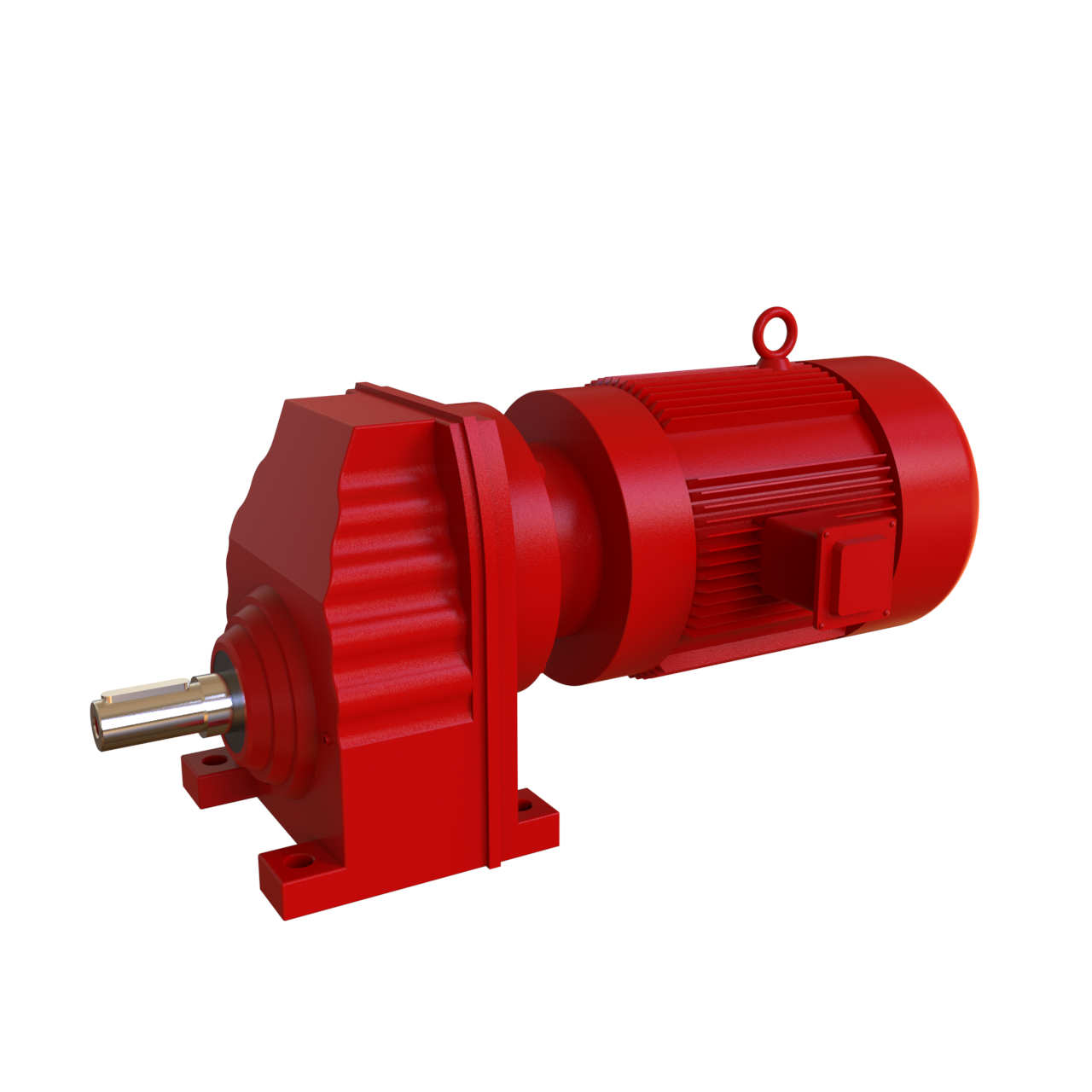

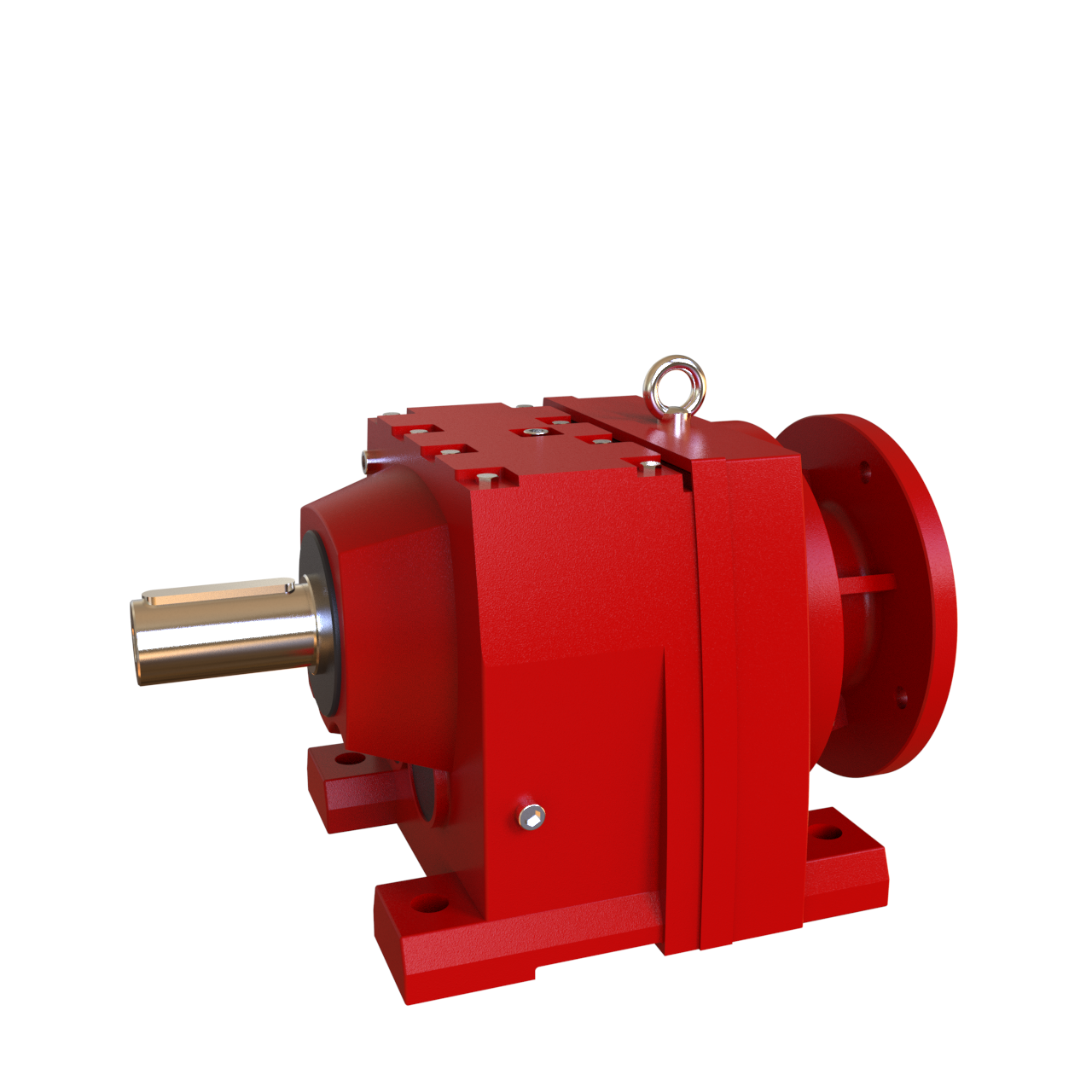

YR系列斜齿轮硬齿面减速机
发布时间: 2015-09-24 23:58
央传Y系列硬齿面齿轮减速电机是具有国际先进水平的著名品牌传动产品，包括YR系列斜齿轮减速电机、YF系列平行轴斜齿轮减速电机、YK系列斜齿轮-伞齿轮减速电机、YS系列斜齿轮+蜗轮蜗杆减速电机。产品遵循模块化、最优化设计理念，运用有限元件分析技术，采用独特的低噪音齿轮齿形设计，确保设计的先进性；传动比分级精细，具备数百万种不同的组合，可满足用户各种不同需求；从选料到制造均做到细致入微、严格把关，箱体精密铸造、美观坚固，齿轮渗碳硬化、经久耐用。以FMC柔性制造单元加工，实现产品的高精度、免维护。
性能特点
1、YR系列齿轮减速机产品噪音低，节能高，振动小；
2、选用优质锻钢材料，钢性铸铁箱体，齿轮表面经过高频热处理；
3、经过精密加工，确保轴平行度和定位轴承要求，形成斜齿轮传动总成的减速机配置了各种类电机，组合成机电一体化，完全保证了产品使用质量特性;
4、结合国际技术要求制造，具有很高的科技含量;
5、节省空间，可靠耐用，承受过载能力高，功率可达160KW;
6、能耗低，性能优越，减速机效率高达95%以上；
7、YR系列可承受较高的径向载荷。
YR系列斜齿轮硬齿面减速机选型表（点击查看！）
YR系列型号表示方法及安装方向图（点击查看！）

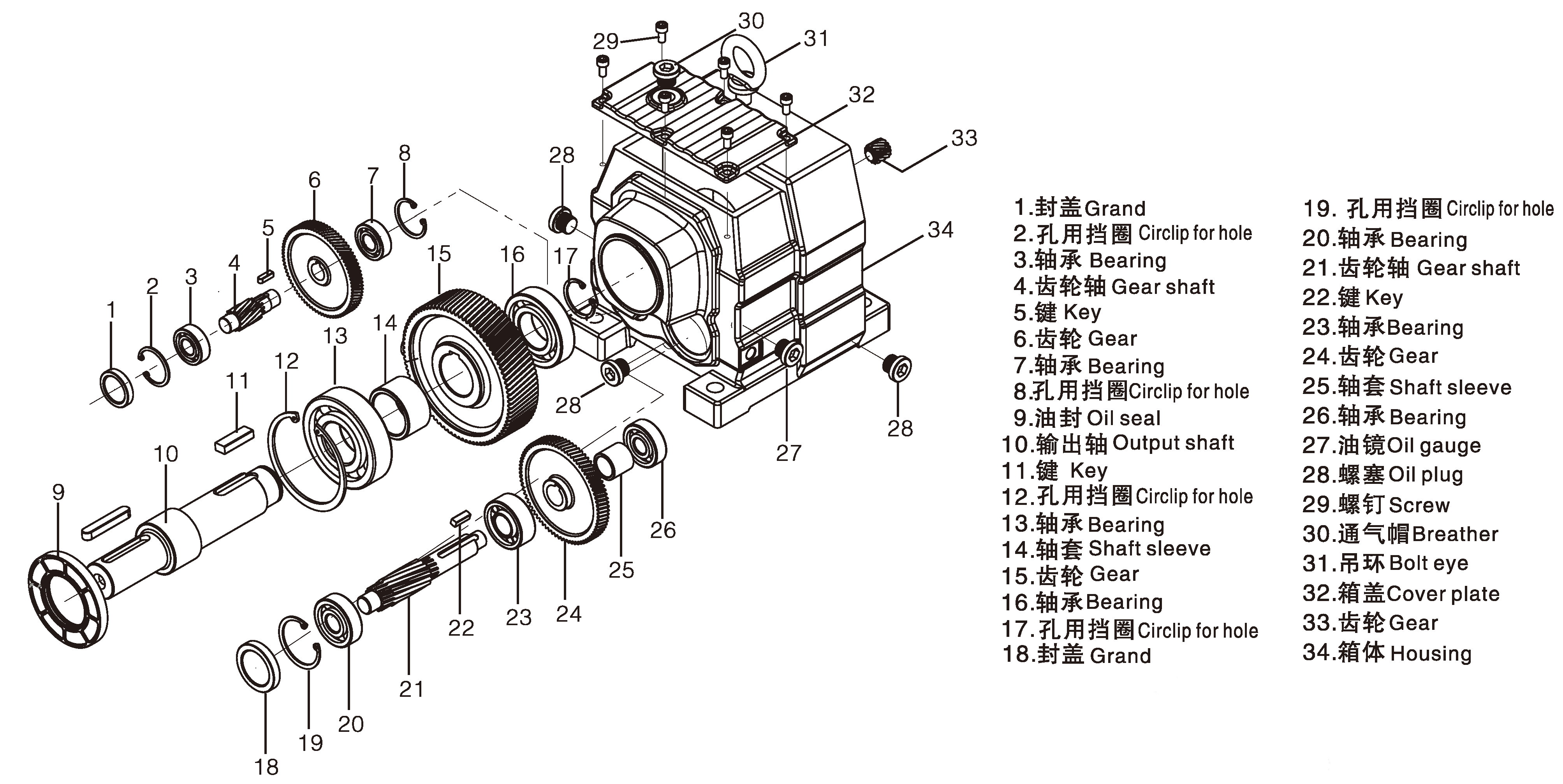

YR/YRF输入功率及需用转矩（传动比3.33-289.74）
|
机型号
|
17
|
27
|
37
|
47
|
57
|
67
|
77
|
87
|
97
|
107
|
137
|
147
|
167
|
|
重量kg
|
4
|
5.5
|
8.5
|
10
|
18
|
25
|
36
|
63
|
101
|
153
|
220
|
400
|
700
|
|
输入功率KW
|
0.18-0.75
|
0.18-3
|
0.18-3
|
0.18-5.5
|
0.18-7.5
|
0.18-7.5
|
0.18-11
|
0.55-18.5
|
0.55-30
|
2.2-45
|
5.5-55
|
11-90
|
11-160
|
|
传动比
|
3.83-
74.84
|
3.37-
135.09
|
3.33-
134.82
|
3.83-
176.88
|
4.39-
186.89
|
4.29-
199.81
|
5.21-
195.24
|
5.36-
246.54
|
4.49-
289.74
|
5.06-
249.16
|
5.15-
222.6
|
5-
163.31
|
10.24-
229.71
|
|
需用扭转Nm
|
85
|
130
|
200
|
300
|
450
|
600
|
820
|
1550
|
3000
|
4300
|
8000
|
13000
|
18000
|
（点击机型号可查看相关减速机尺寸图！）

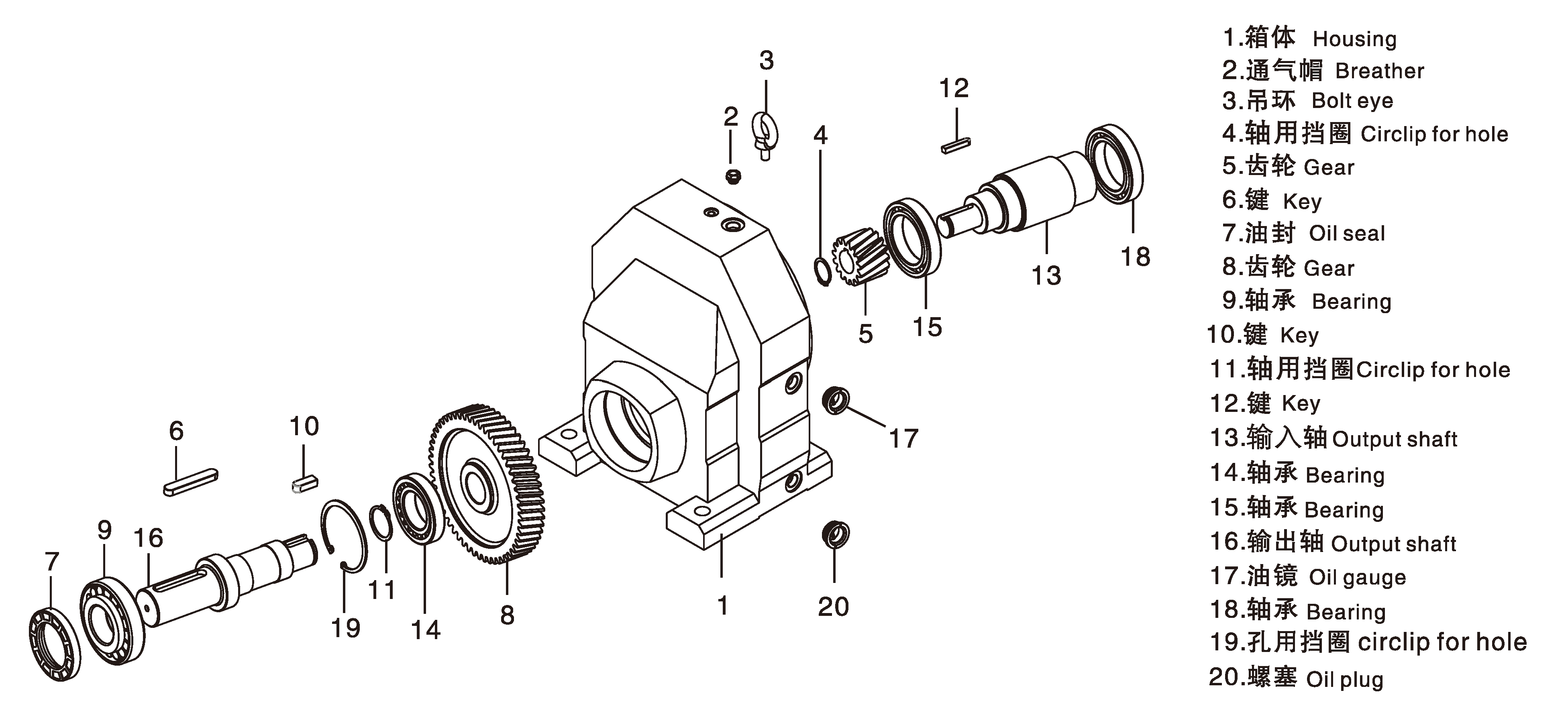

YRX/YRXF输入功率及需用转矩（传动比1.3-8.65）
|
机型号
|
37
|
57
|
67
|
77
|
87
|
97
|
107
|
127
|
157
|
|
重量kg
|
5
|
8
|
14
|
23
|
39
|
70
|
100
|
150
|
250
|
|
输入功率KW
|
0.18-1.1
|
0.18-5.5
|
0.18-7.5
|
1.1-11
|
3-22
|
5.5-30
|
7.5-45
|
7.5-90
|
11-132
|
|
传动比
|
1.62-4.43
|
1.3-5.5
|
1.4-6.07
|
1.42-8
|
1.39-8.65
|
1.42-8.23
|
1.44-6.63
|
1.51-6.2
|
1.57-6.2
|
|
需用转矩Nm
|
20
|
70
|
135
|
215
|
400
|
600
|
830
|
1110
|
1680
|
（点击机型号可查看相关减速机尺寸图！）

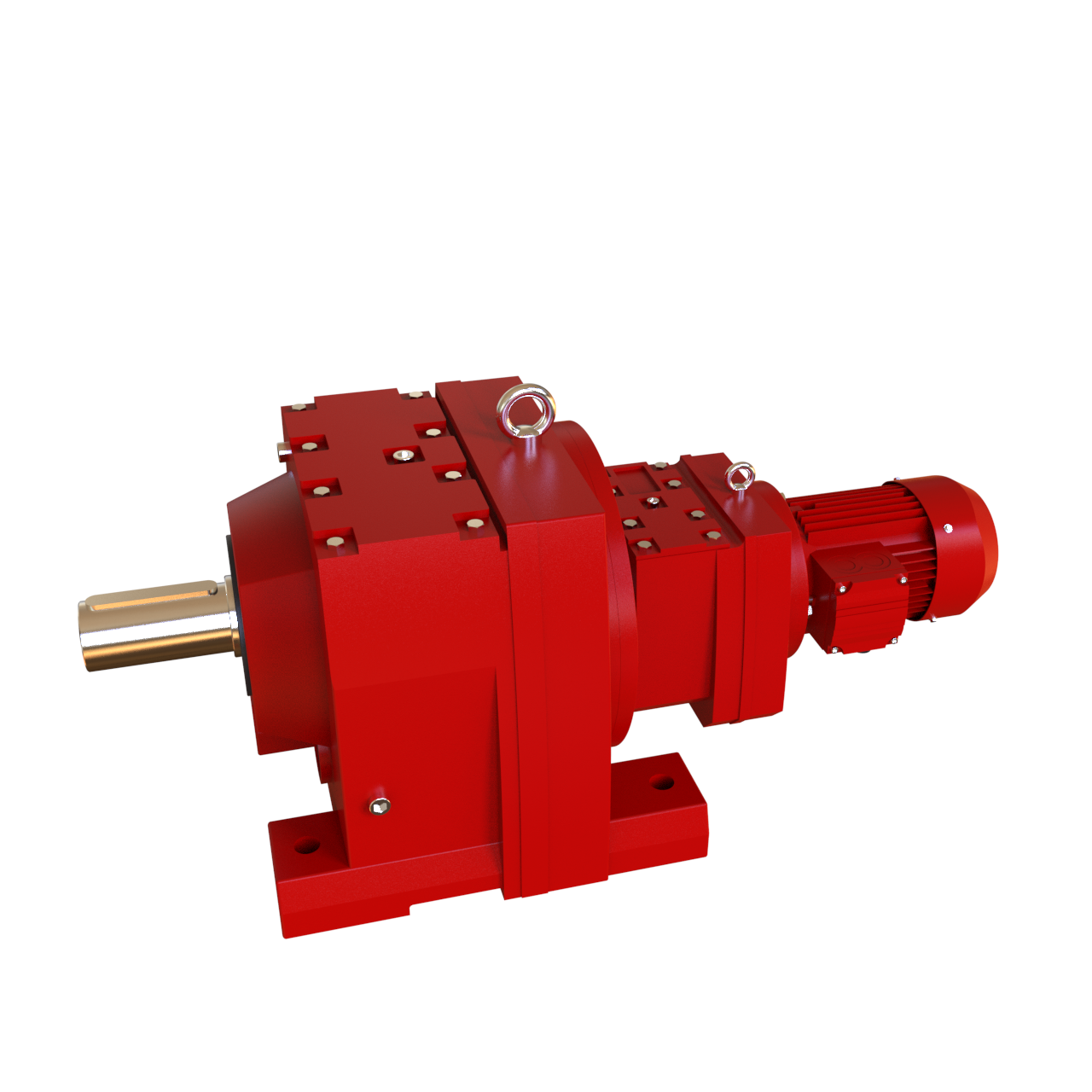

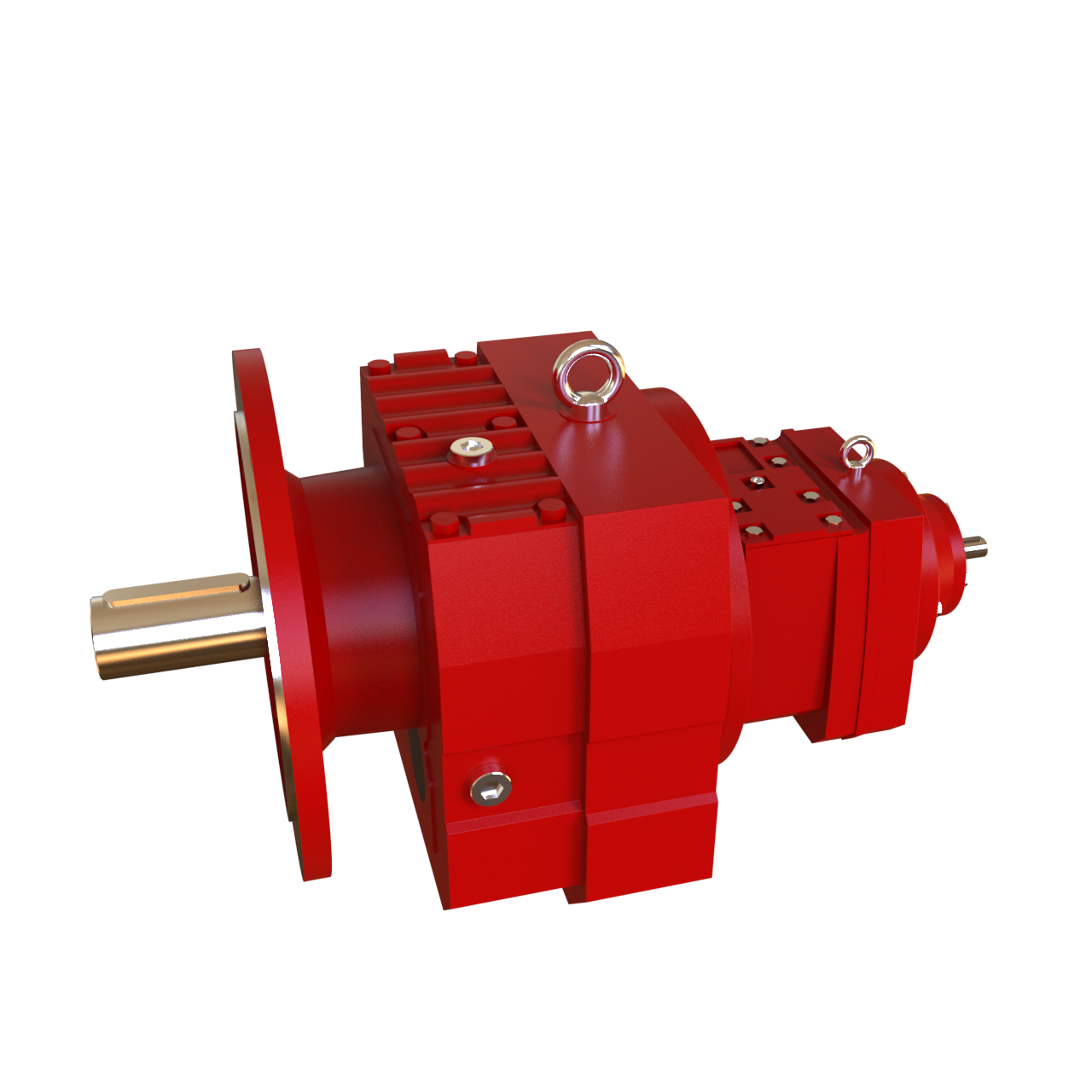

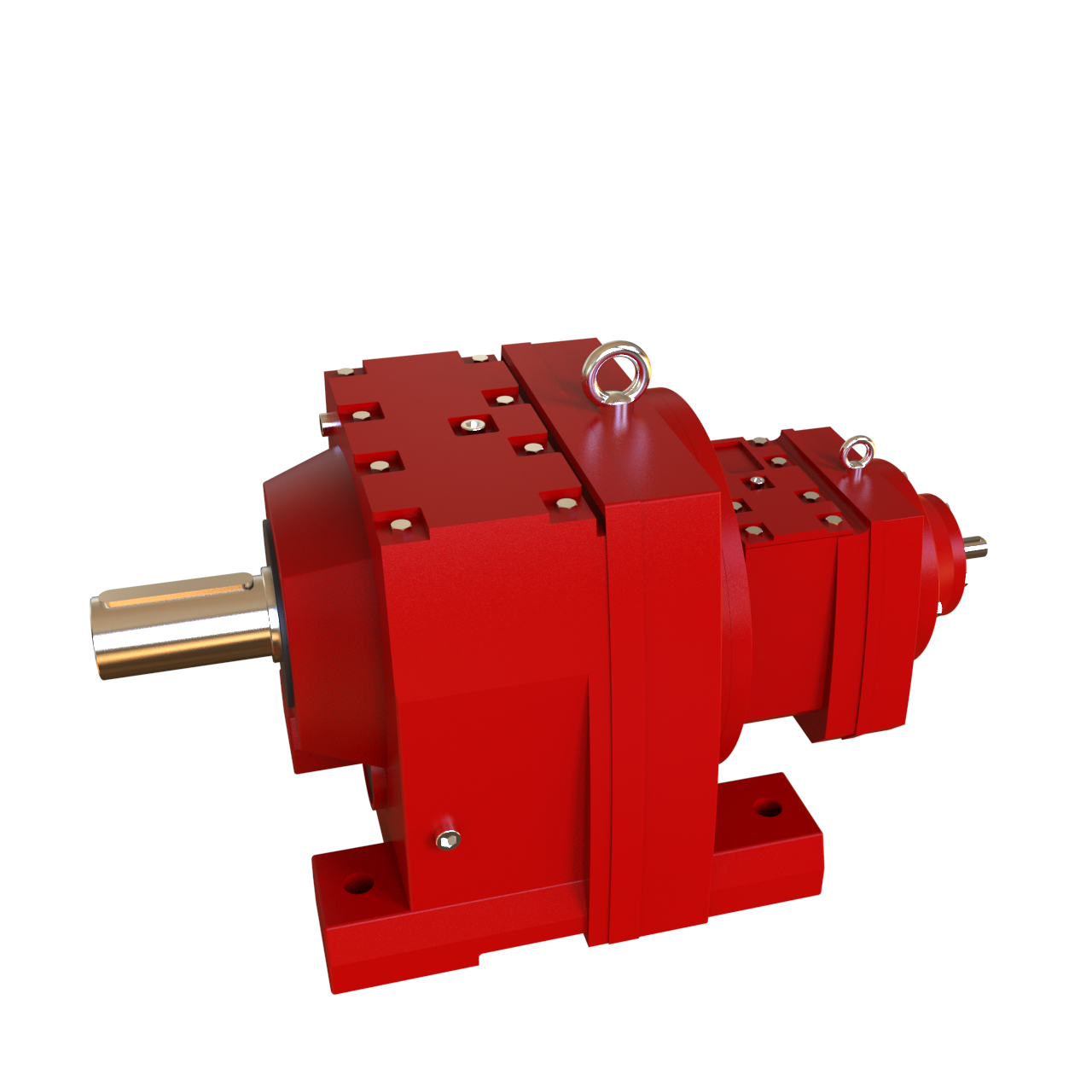

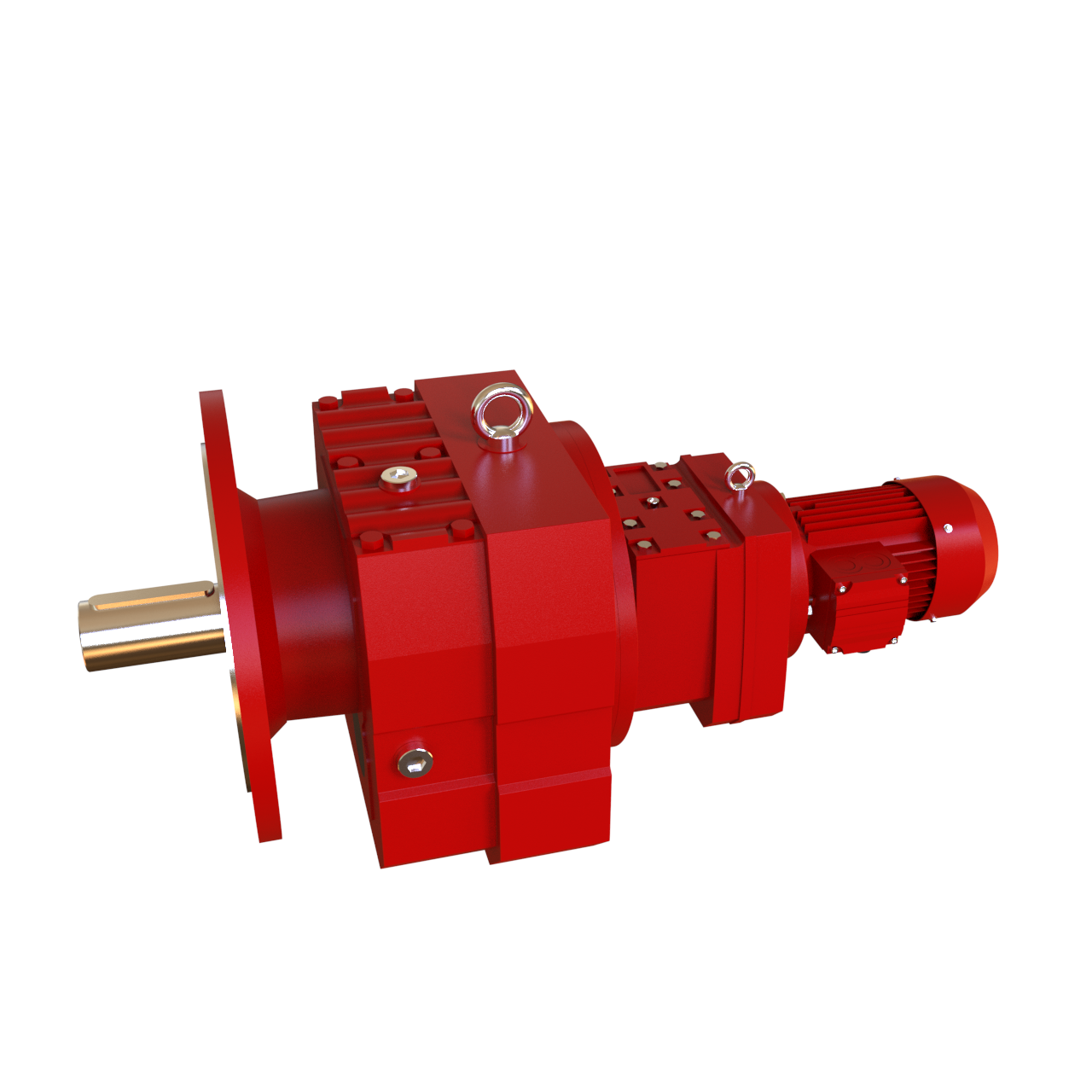

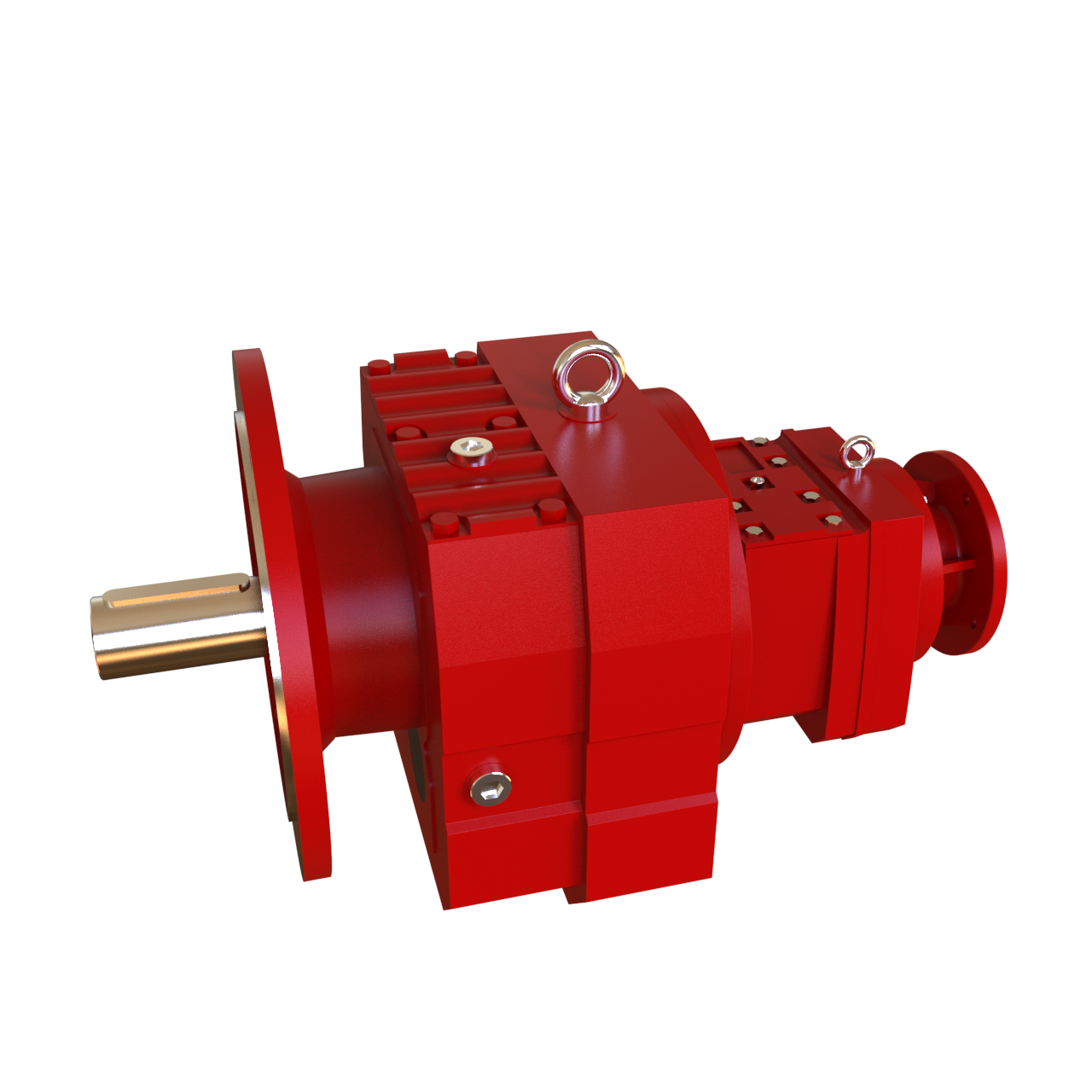

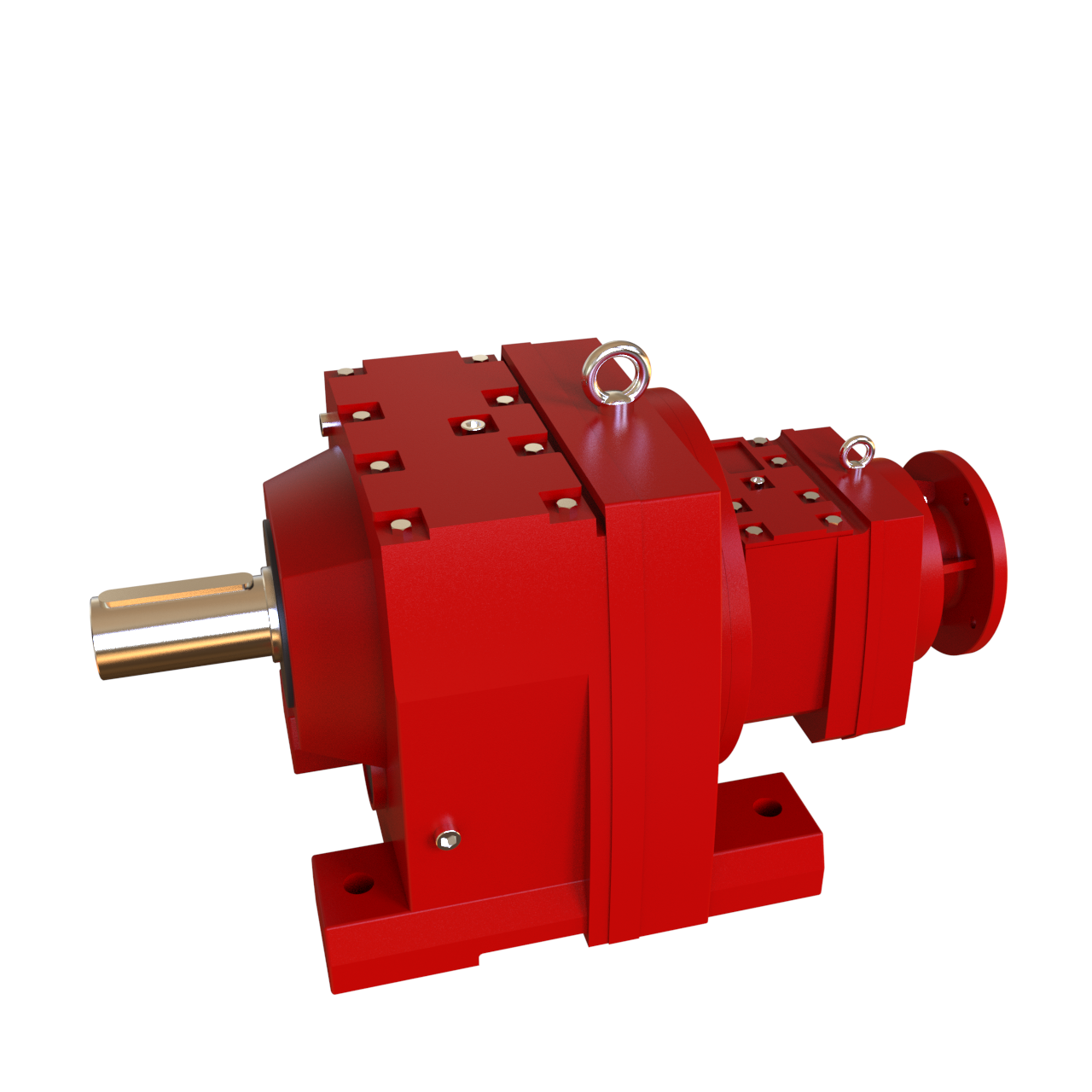

YR/YR双级组合减速机有以下设计方案（组合型达到更大的速比）
