1、性能特点
YK系列锥齿轮减速机是本公司技术人员根据在进口品牌产品架构模型并结合我国工业领域实际使用环境和机械性能要求进行设计研发的。
本系列产品通用性强，使用维护方便，维护成本低，特别是生产线，只需要备用内部几个传动件即可保证整线正常生产的维修保养。
由于采用单元结构模块化设计原理，大量减少了零部件种类和库存量，也大大的缩短了交货周期。
传动效率高、耗能低、性能优越。
带筋的高刚性铸铁箱体；硬齿面齿轮采用优质合金钢，表面经渗碳淬火硬化处理，磨齿精加工，传动平稳、噪声低、承载能力大，温升低、寿命长。
此外本系列产品采用新型密封装置，保护性能好，对环境适应性强，可在有腐蚀，潮湿等恶劣环境中连续工作。

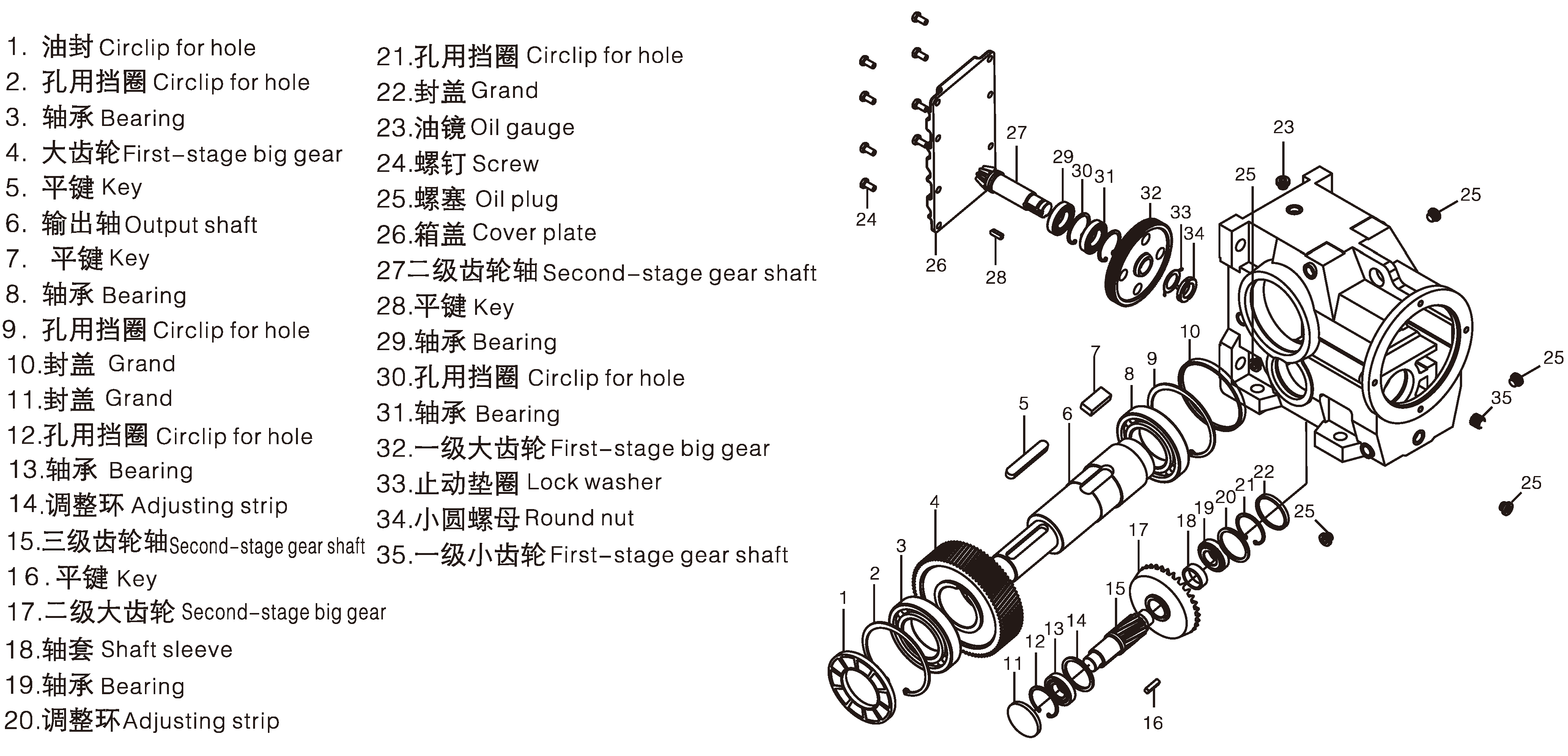

2、结构示意图

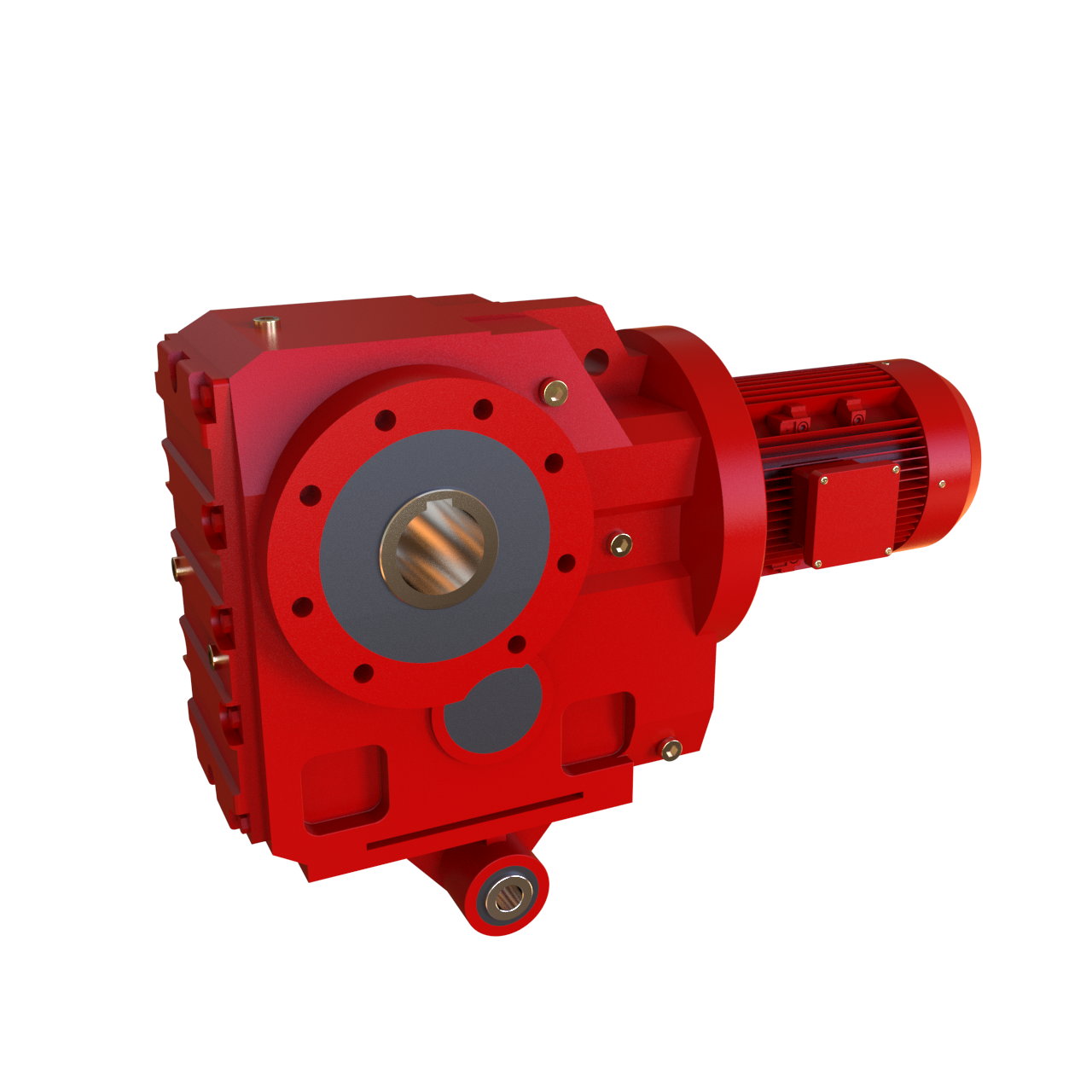

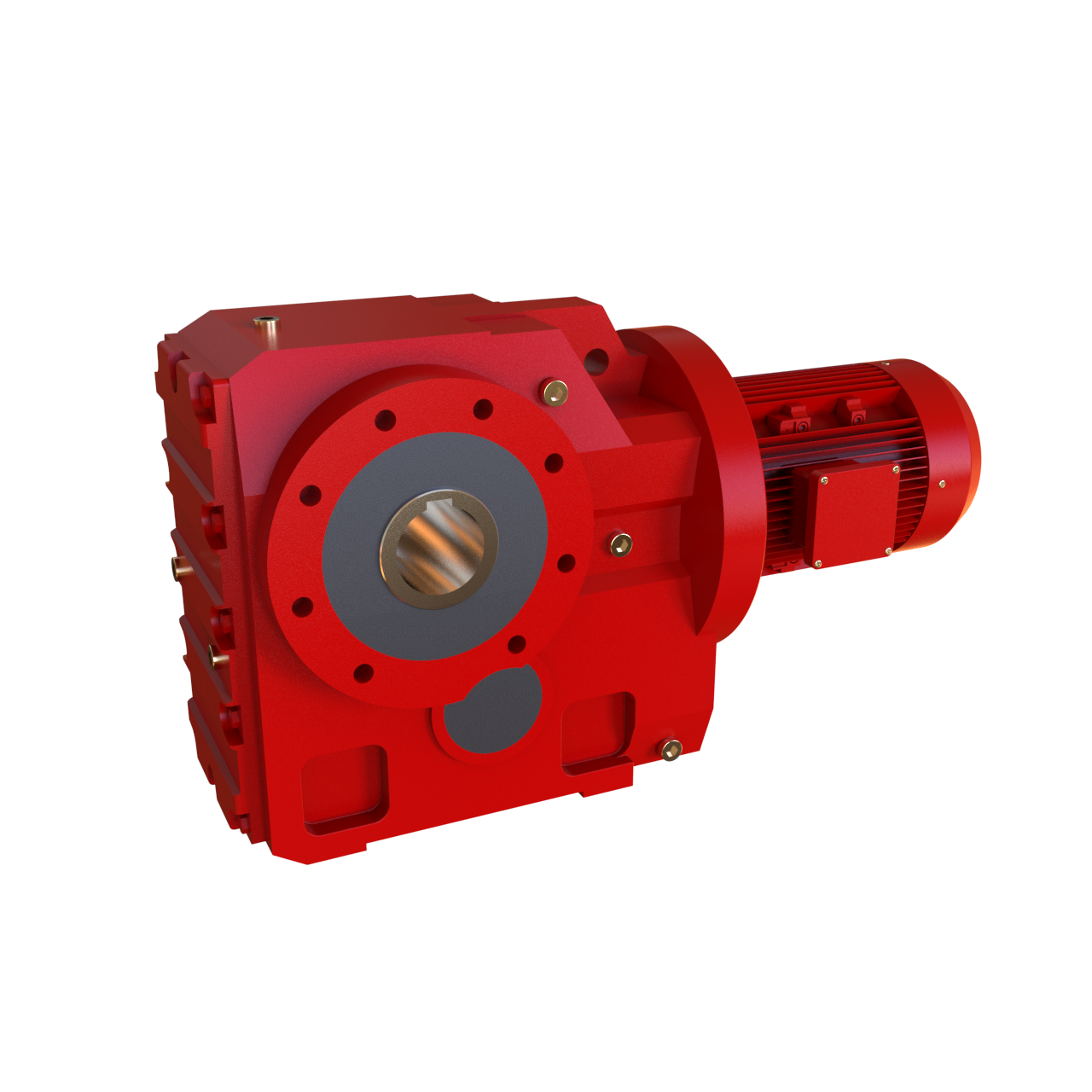

3、输出结构有如下形式

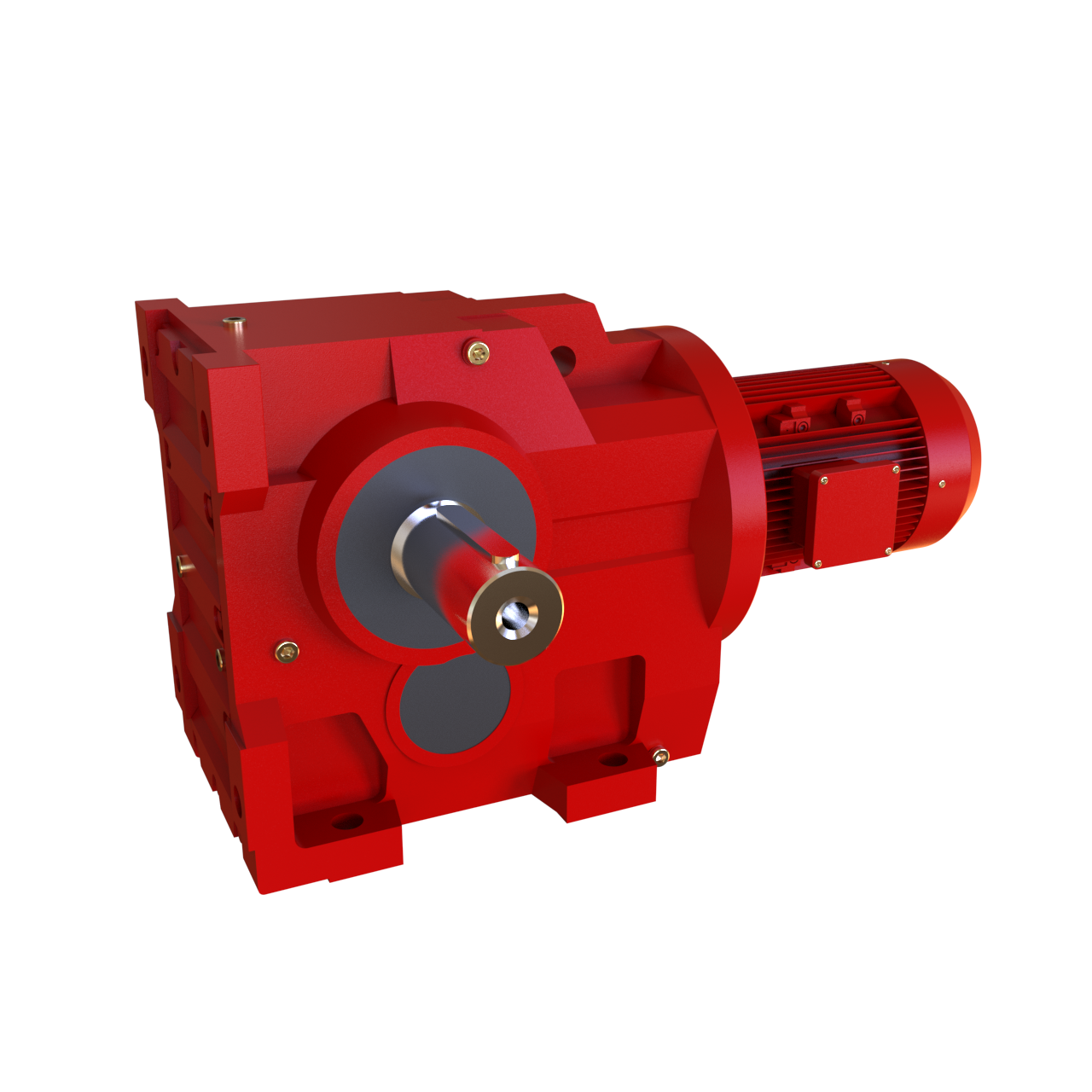

YK底脚轴伸式
|

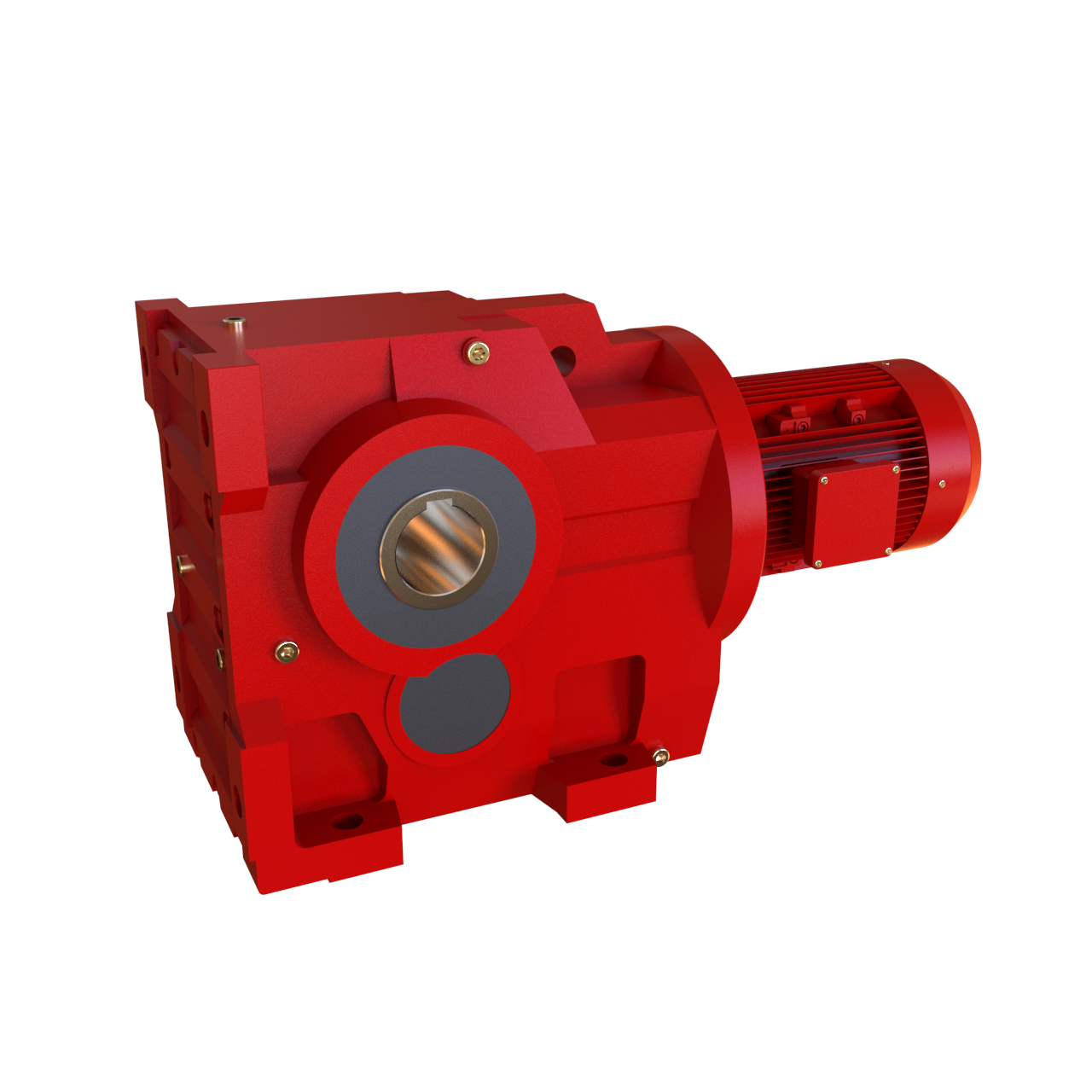

YKAB底脚空心轴
|
YKA空心轴
|

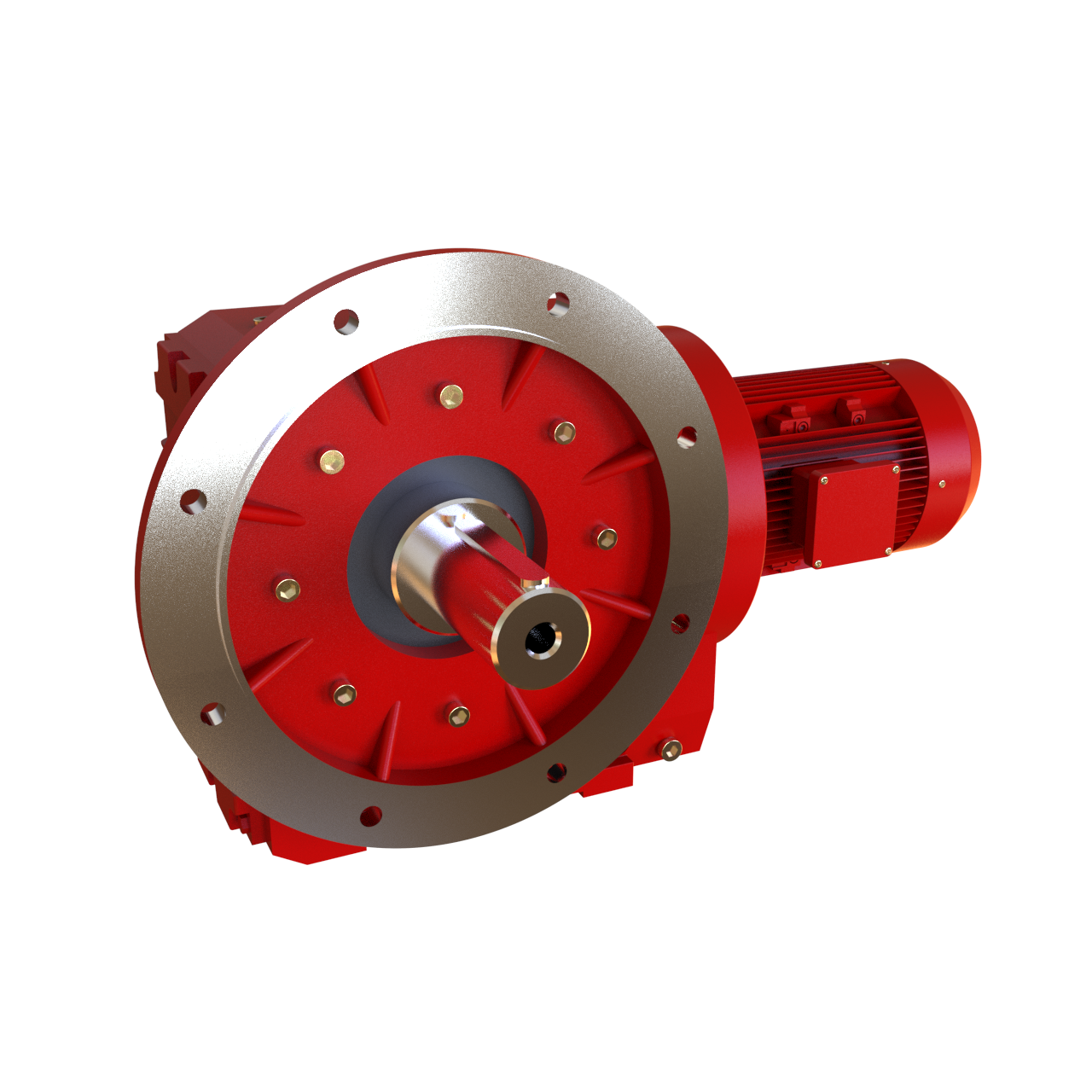

YKF法兰轴伸式
|

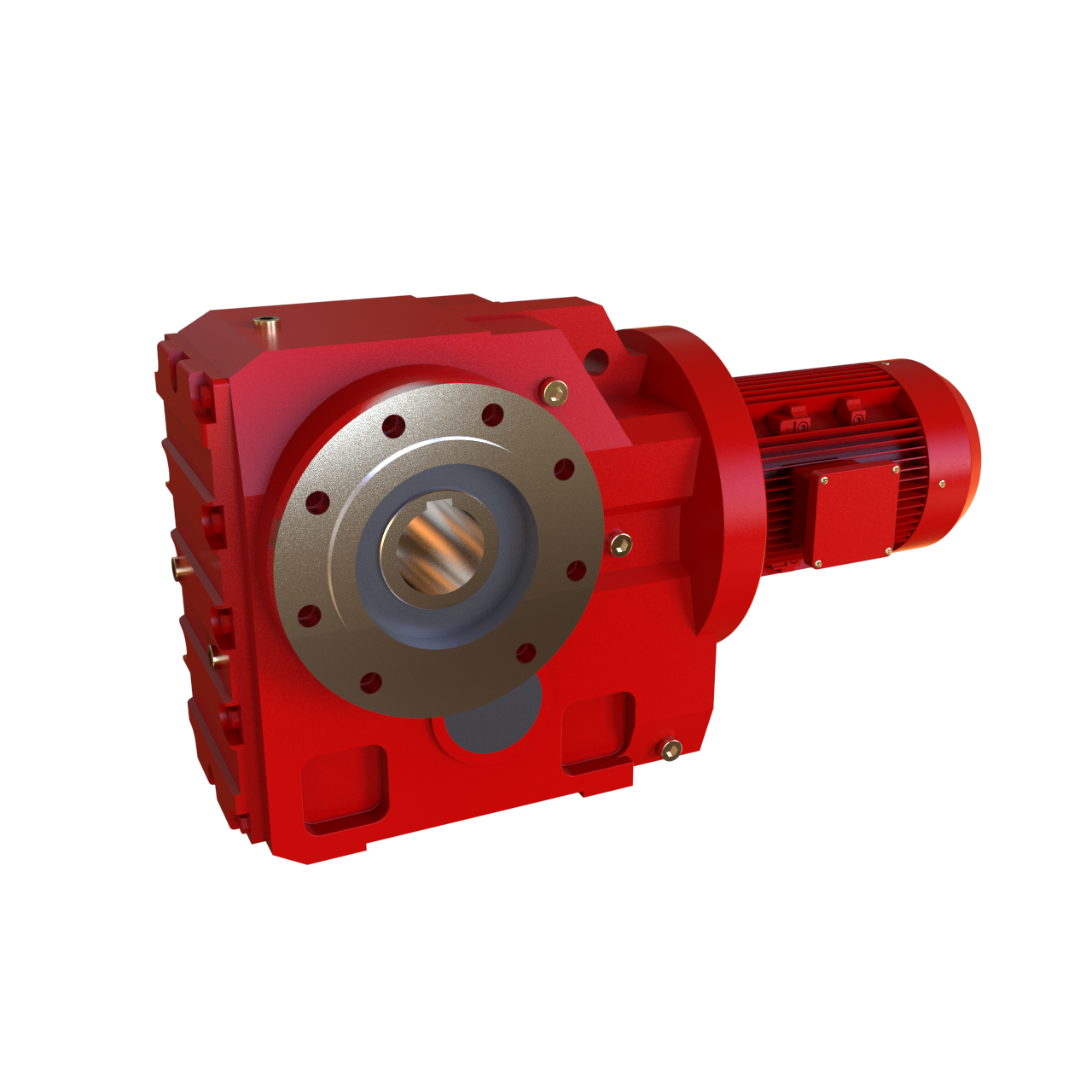

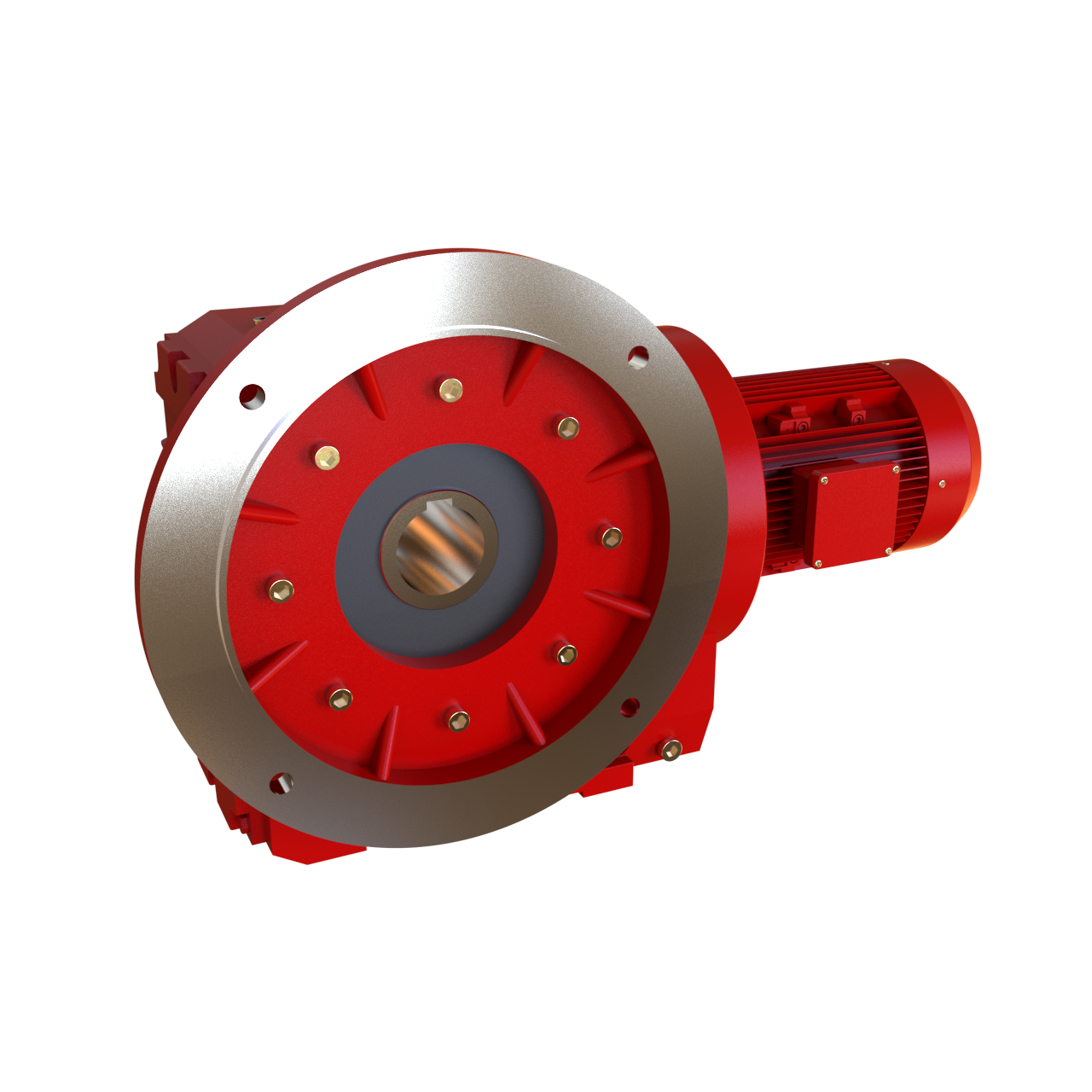

YKAF法兰空心轴
|
YKAZ小法兰空心轴
|
YKAT带防转臂空心轴
|
|
4、输入结构有如下形式
|  |  |  |

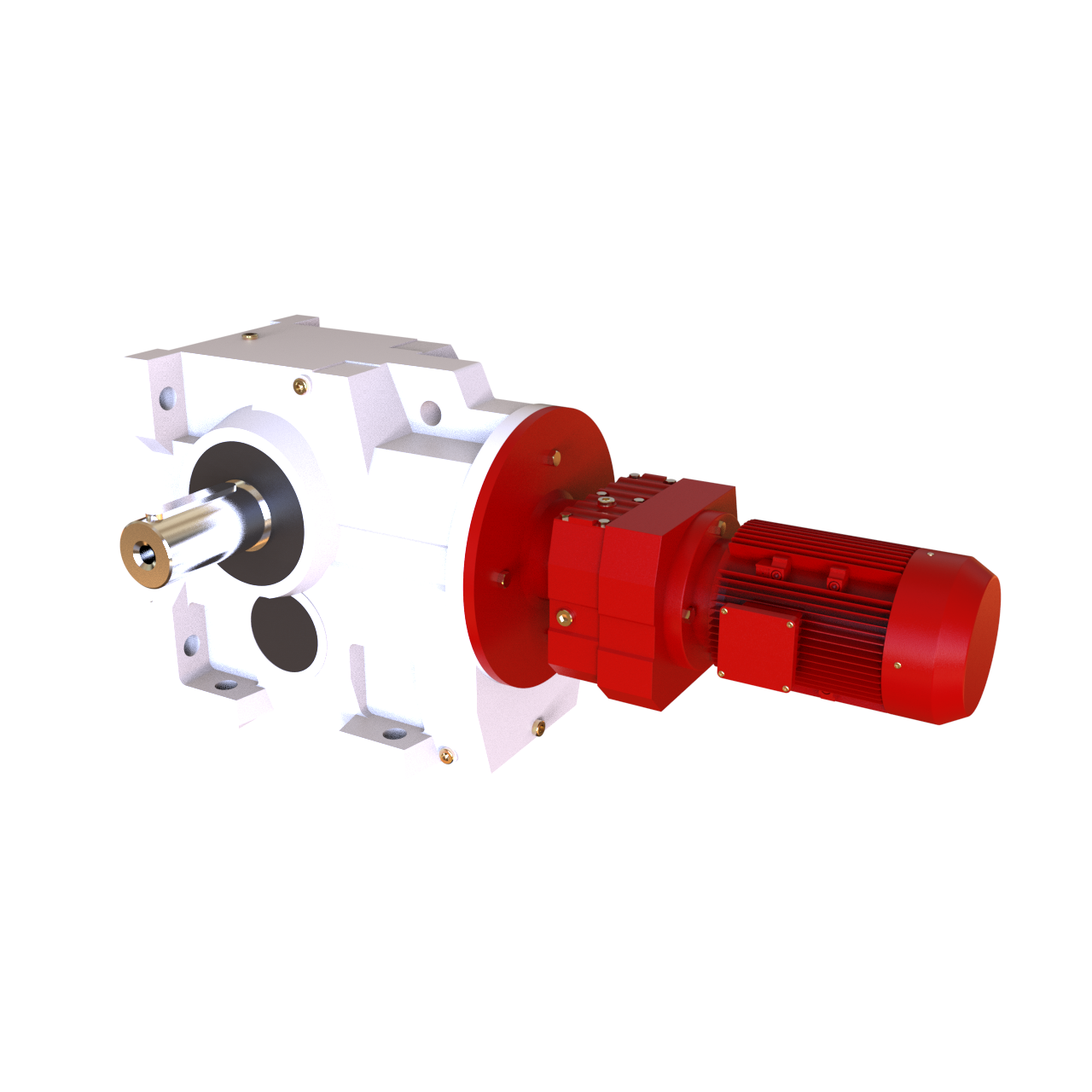

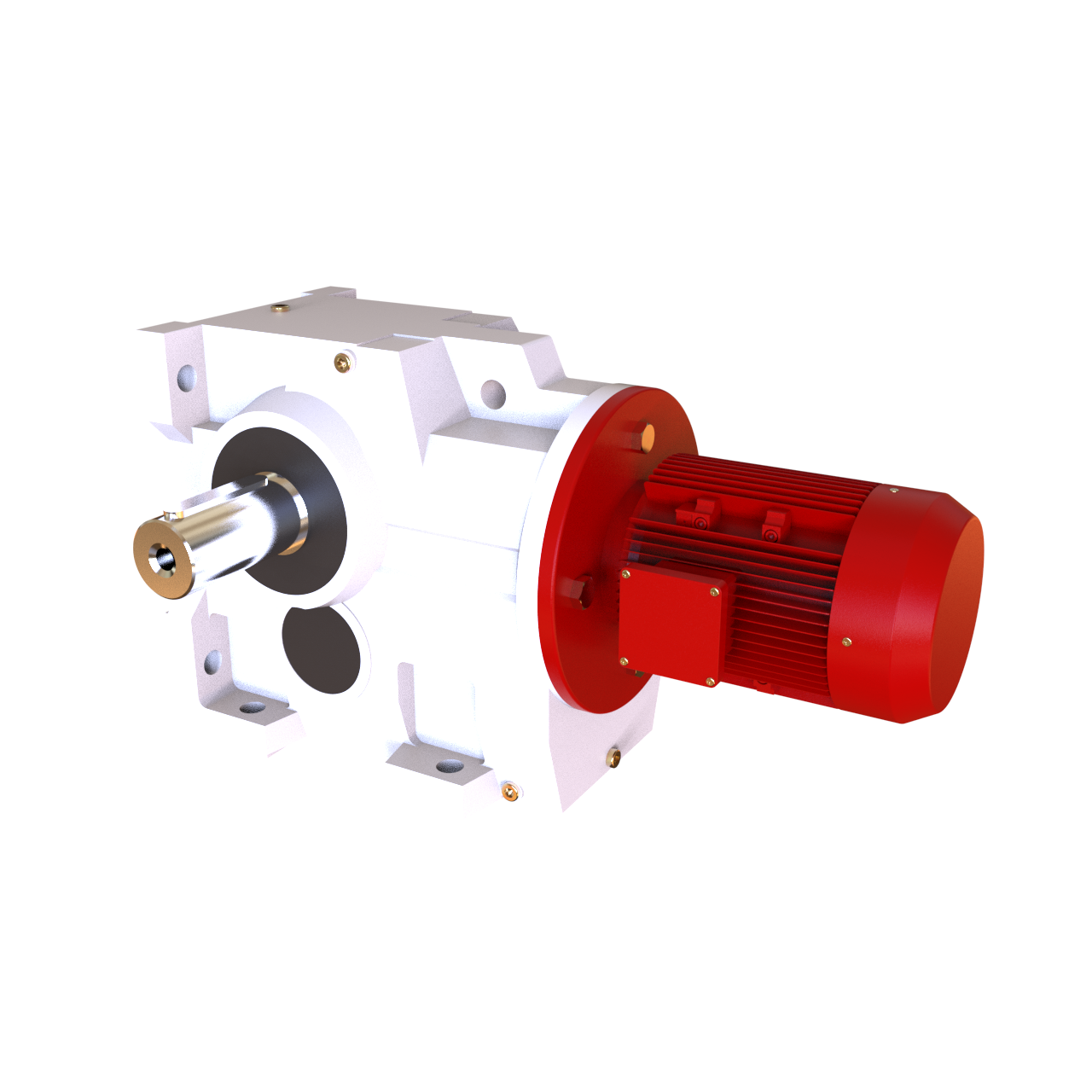

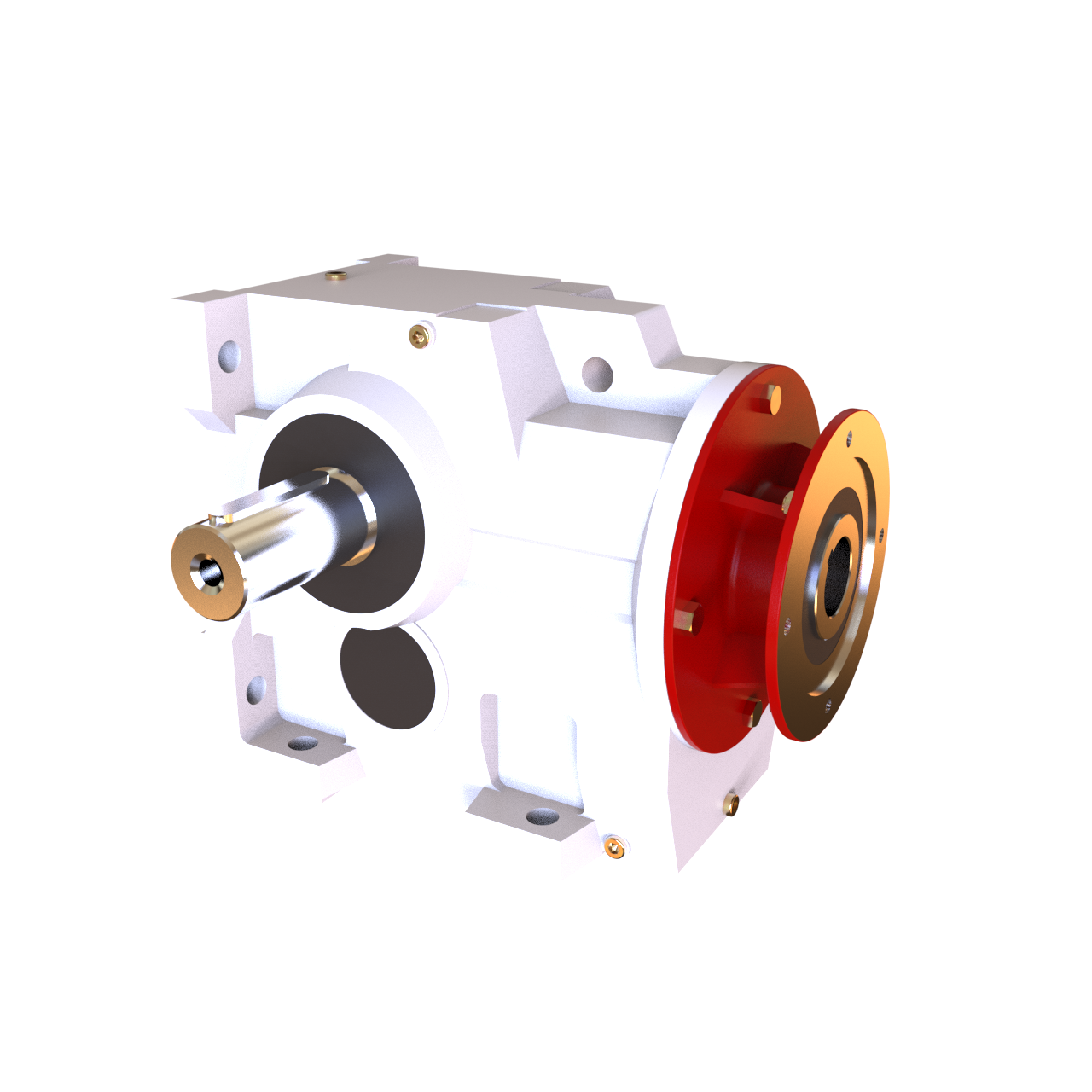

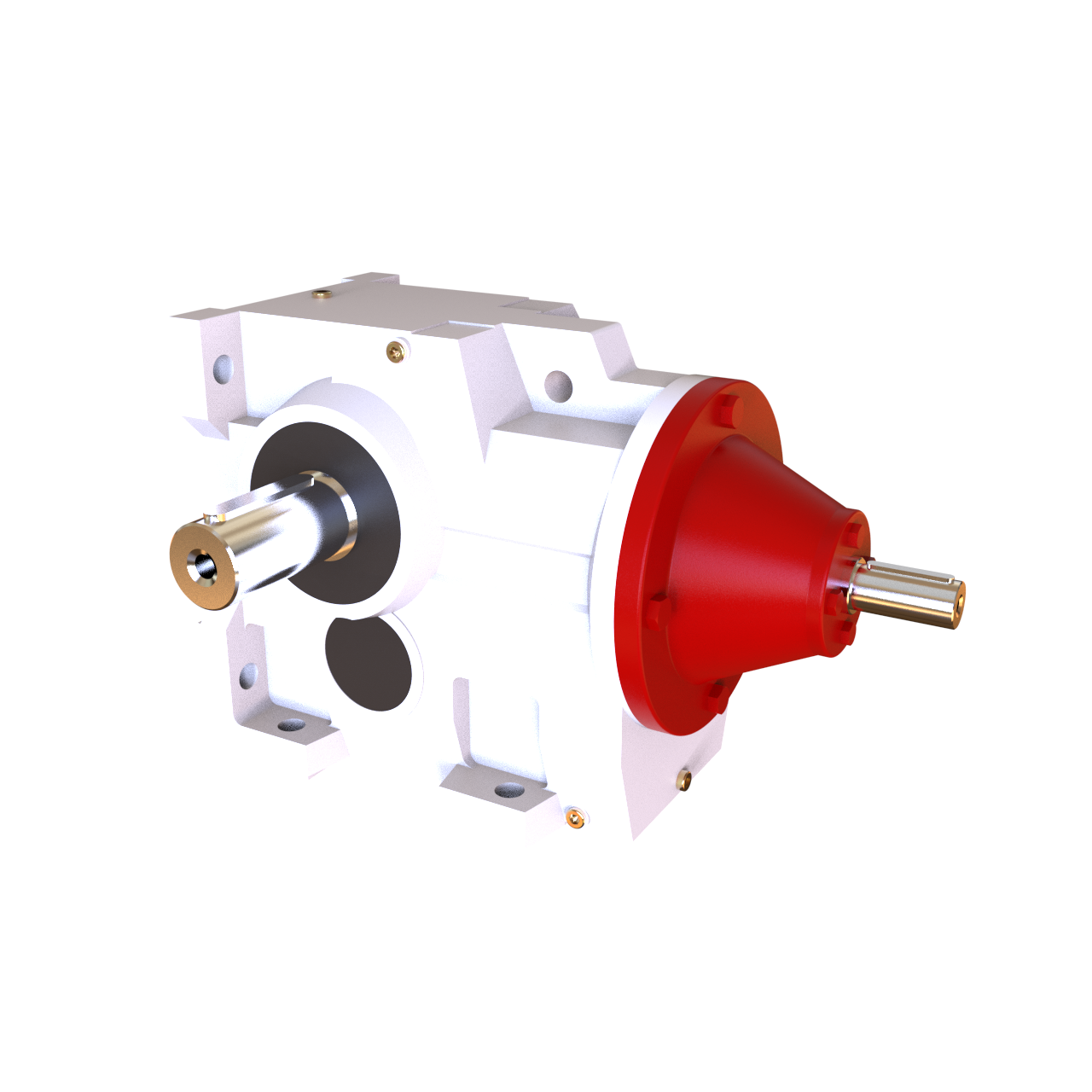

YK... 直联电机 | YK...S 轴输入 | YK...B5 IEC电机法兰输入 | YK...YR... 组合达到更大速比 |
5、输入功率与许用转矩表
机型号 | 37
| 47
| 57
| 67
| 77
| 87
| 97
| 107
| 127
| 157
| 167
| 187
|
输入功率Kw | 0.18-3 | 0.18-3 | 0.18-5.5 | 0.18-5.5
| 0.37-11
| 0.75-2.2
| 1.1-30
| 3-45
| 7.5-90
| 11-160
| 11-200
| 18.5-200
|
传动比
| 5.36-106.38
| 5.81-131.87
| 6.57-145.14
| 7.14-144.79
| 7.24-192.18
| 7.19-197.37
| 8.95-176.05
| 8.74-141.46
| 8.68-146.07
| 12.65-150.41
| 17.28-163.91
| 17.27-180.78
|
许用转矩Nm
| 200
| 400
| 600
| 820
| 1550
| 2700
| 4300
| 8000
| 13000
| 18000
| 32000
| 50000
|
重量kg
| 11
| 20
| 27
| 33
| 57
| 85
| 130
| 250
| 380
| 610
| 1015
| 1700
|
