YWB系列微型摆线针轮减速机，采用高压压铸铝合金外壳，采取新的加工工艺，提高了工件精度，产品内在质量更优，体积更小，重量更轻，外观更美。全部使用润滑脂润滑，不易漏油，用户可根据需要在任何角度，方向安装使用。
机型号及型号表示方法
单级减速机型号有：YWB65、YWB85、YWB100、YWB120、YWB150。（减速比有9、11、17、23、29、35、43、47、59、71）
双级减速机型号有：YWBE1065、YWBE1285、YWBE1510。（减速比有：121、187、289、385、473、595、731、989、1225、1849）
示例
YWB100-WD-43-250 表示微型摆线针轮减速机，机型号为100，单级减速，卧式安装带电机型，减速比43，电机功率250w
YWB85-L-35 表示微型摆线针轮减速机，机型号为85，单级减速，立式安装双轴型，减速比35
YWBE1065-LD-121-60 表示微型摆线针轮减速机，机型号为1065，双级减速，立式安装带电机型，减速比121，电机功率60w
减速机选型表
单级减速机型号规格
机型号 | 电机功率（W） | 减速比 | 输出许用扭矩 N·m |
交流三相电机 | 交流单相电机 | 9 | 11 | 17 | 23 | 29 | 35 | 43 | 47 | 59 | 71 |
65 | 40 | 25 | ○ | ○ | ○ | ○ | ○ | ○ | ● | | | | 60 |
60 | 40 | ○ | ○ | ○ | ○ | ○ | ● | ● | | | |
90 | 60 | ○ | ○ | ○ | ● | ● | ● | | | | |
120 | 90 | ● | ● | ● | ● | ● | | | | | |
85 | 90 | 90 | ○ | ○ | ○ | ○ | ○ | ○ | ● | ● | ● | | 90 |
120 | 120 | ○ | ○ | ○ | ○ | ○ | ● | ● | ● | ● | |
180 | | ○ | ○ | ○ | ● | ● | | | | | |
250 | | ● | ● | ● | ● | | | | | | |
100 | 180 | 180 | ○ | ○ | ○ | ○ | ○ | ● | ● | ● | ● | | 120 |
250 | 250 | ○ | ○ | ○ | ○ | ○ | ● | ● | ● | ● | |
370 | 370 | ○ | ○ | ● | ● | ● | | | | | |
550 | | ● | ● | ● | ● | | | | | | |
750 | | ● | ● | ● | | | | | | | |
120 | 370 | 370 | ○ | ○ | ○ | ○ | ○ | ○ | ● | ● | ● | ● | 150 |
550 | 550 | ○ | ○ | ○ | ○ | ○ | ● | ● | | | |
750 | | ● | ● | ● | ● | ● | | | | | |
150 | 750 | 750 | ○ | ○ | ○ | ○ | ○ | ○ | ● | ● | ● | ● | 250 |
1100 | 1100 | ○ | ○ | ○ | ○ | ● | ● | | | | |
1500 | | ● | ● | ● | ● | | | | | | |
输出转速r/min | 输入转速1400r/min | 155 | 127 | 82 | 60 | 48 | 40 | 32 | 30 | 24 | 20 | |
输入转速960r/min | 106 | 87 | 56 | 41 | 33 | 27 | 22 | 20 | 16 | 13.5 |
选型说明
1、根据机型号大小不同，在同一机型中不同减速比所选用的电机功率也不同。表中列出了根据不同减速比锁对应电机功率。
2、表中所有各机型号减速机输出许用扭矩。选用是，实际工作扭矩应小于本系列减速机许用扭矩，最大瞬时负荷在启动负荷应小于本系列减速机额定负荷的160%。
3、在表中标“●”者，可以使用电机全容量。但使用启动频繁或冲击大的负荷时，应选用标“○”者。标“△”者应在输出轴上装用卸负荷安全装置，以防止减速机受力矩过大而损坏。

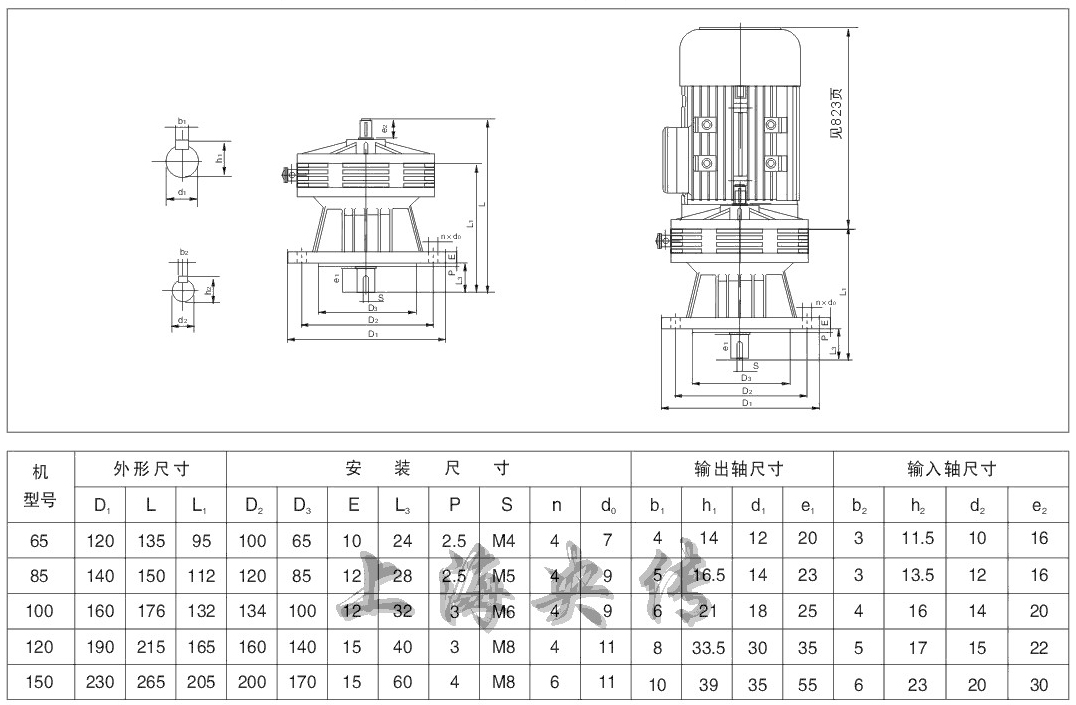

YWB铝合金微型单级摆线针轮减速机（点击图片查看对应产品安装尺寸图！）
双级微型摆线针轮减速机（点击查看！）
