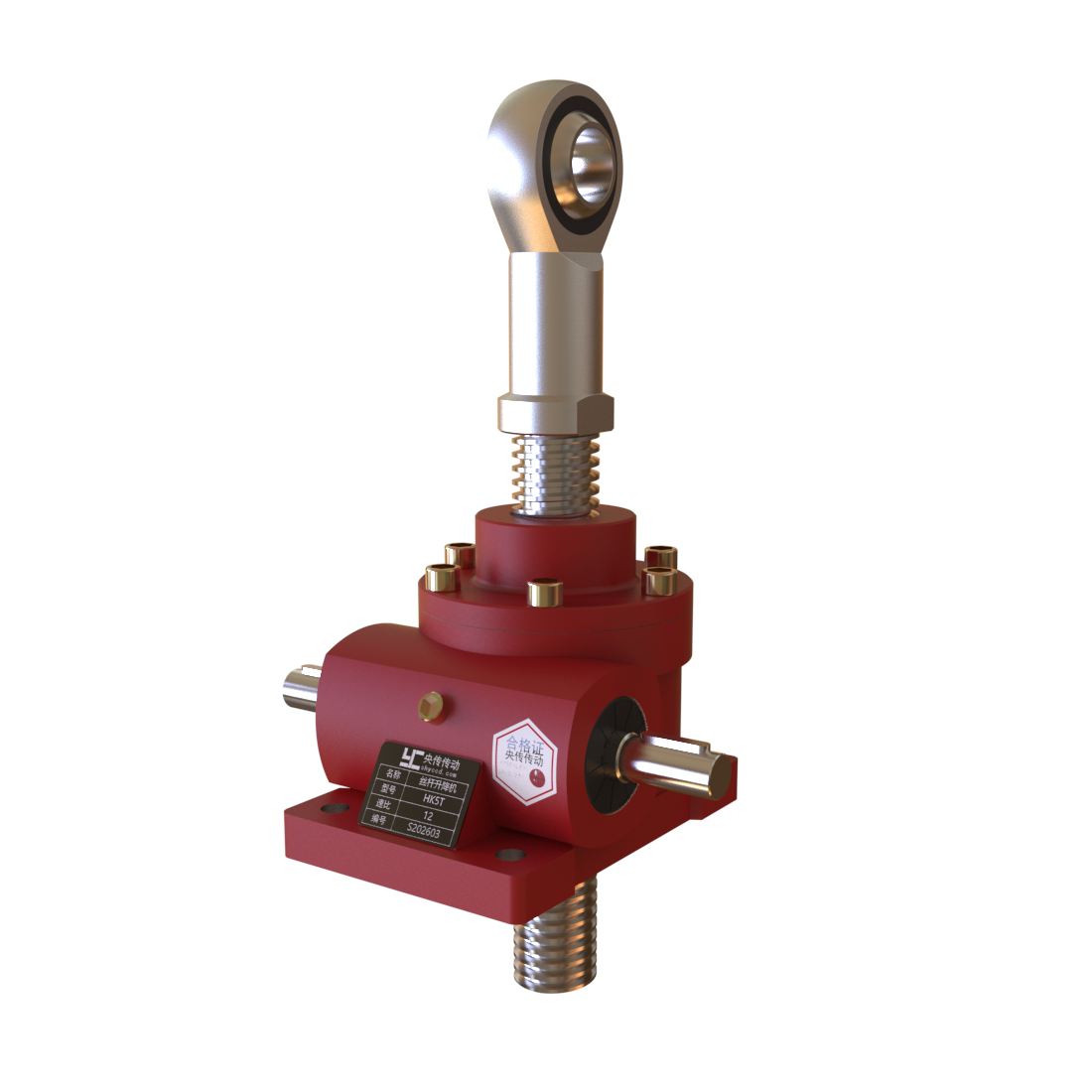

HK丝杆升降机

发布时间: 2026-03-01 08:18

HK系列蜗轮丝杆升降机是通过蜗轮传动丝杆完成提升、下降、推进、翻转等功能，是一种基础起重部件。广泛的用于机械、冶金、化工、医疗、文化、卫生等行业，具有结构紧凑、体积小、重量轻、安装方便、使用灵活、可靠性好、稳定性高、使用寿命长等优点，可以用电动机或其他动力直接带动，也可以手动。本系列蜗轮丝杆升降机可以自锁，承载能力1-120T，最高输入转速1500r/min，最大提升速度3m/min，有不同的结构形式和装配方式，工作环境温度在-20-100℃之间，提升高度按客户要求制造。

商品信息

引进台湾省标准、并作优化和改进。

作用：起升、下降，借助辅助水平推进、翻装，和各种高度、角度、位置的调整等。

特点：结构简单，高度模块化，安装方便，应用基础广，性价比高。

基本参数：承载能力：2T-100T；%ED：≤20%；电机驱动、液压驱动、气压驱动、手轮驱动，特别适合电机驱动。

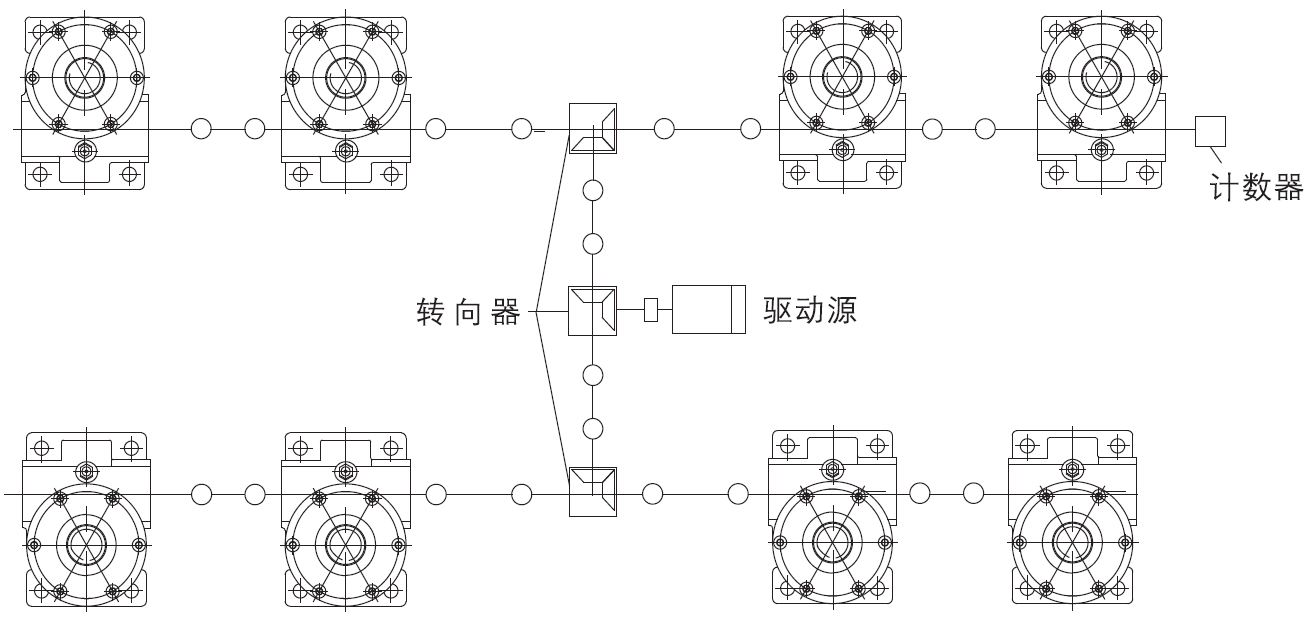

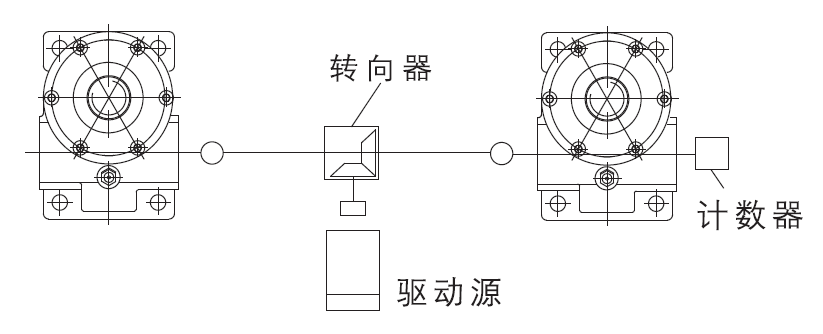

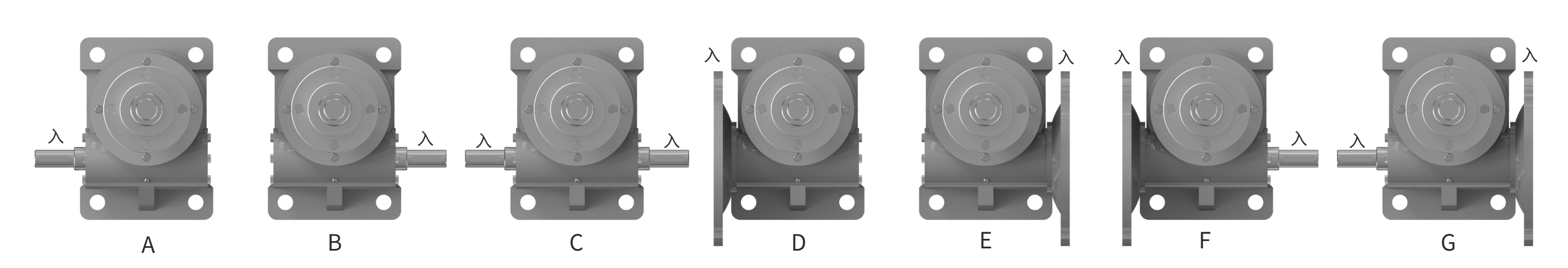

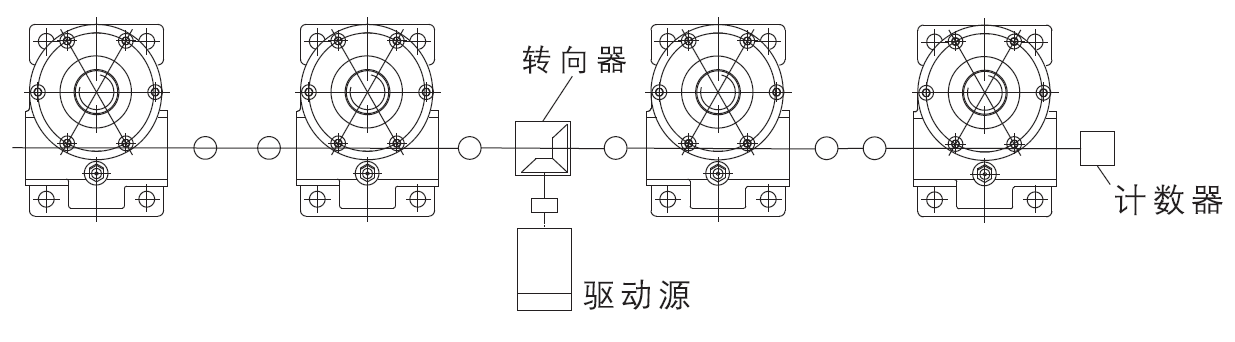

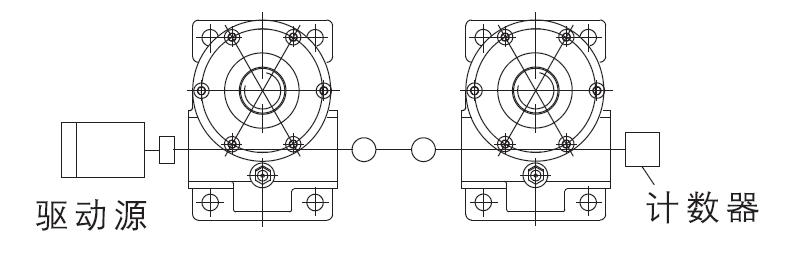

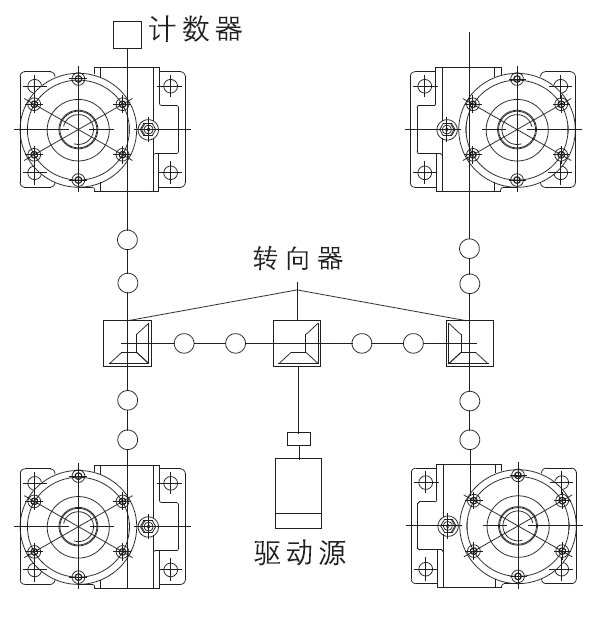

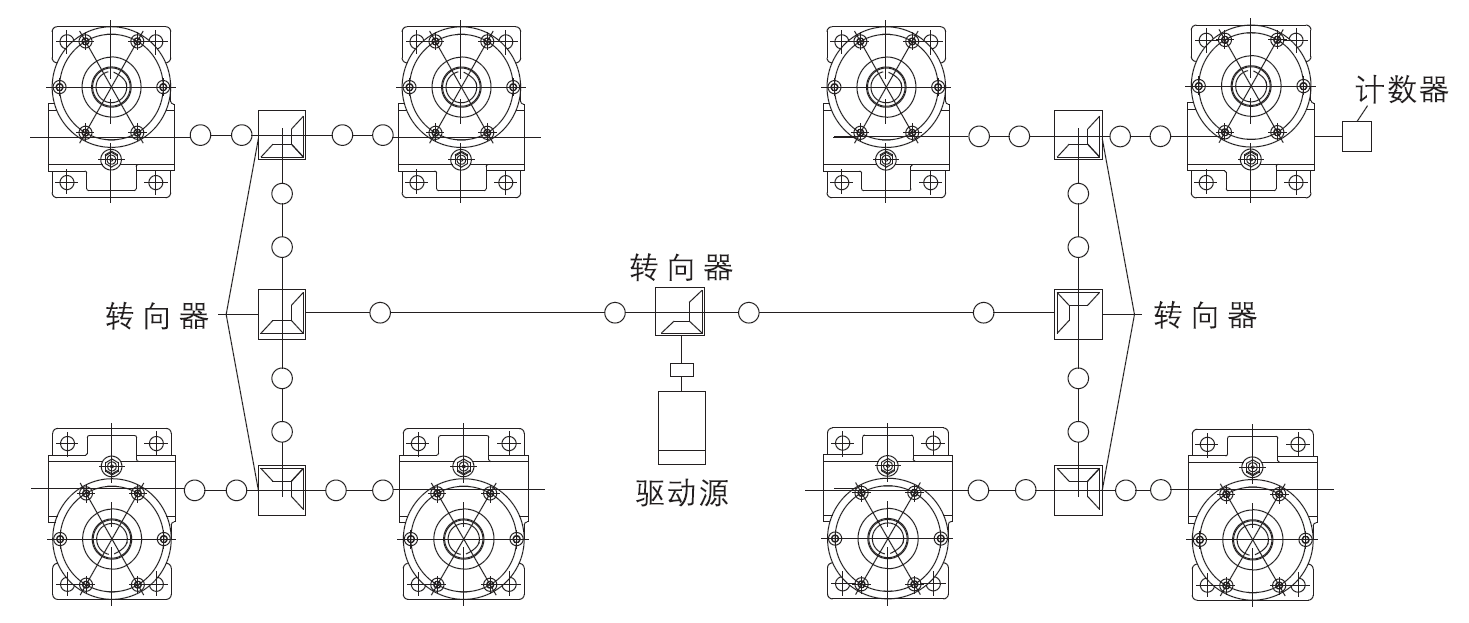

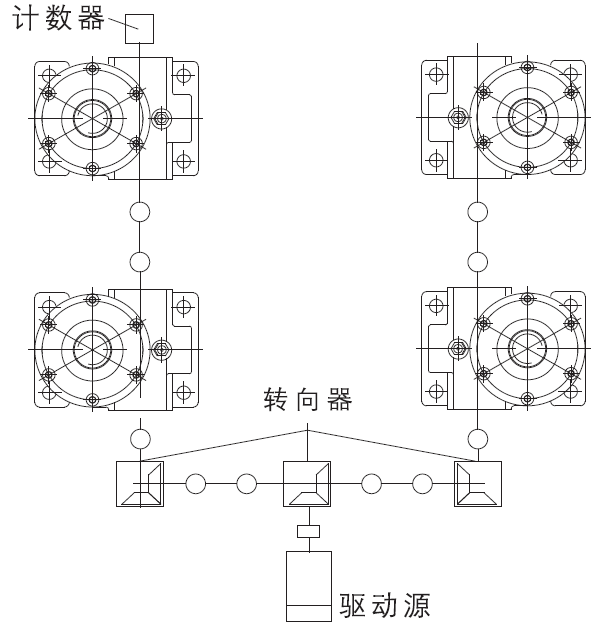

1、结构示意图：

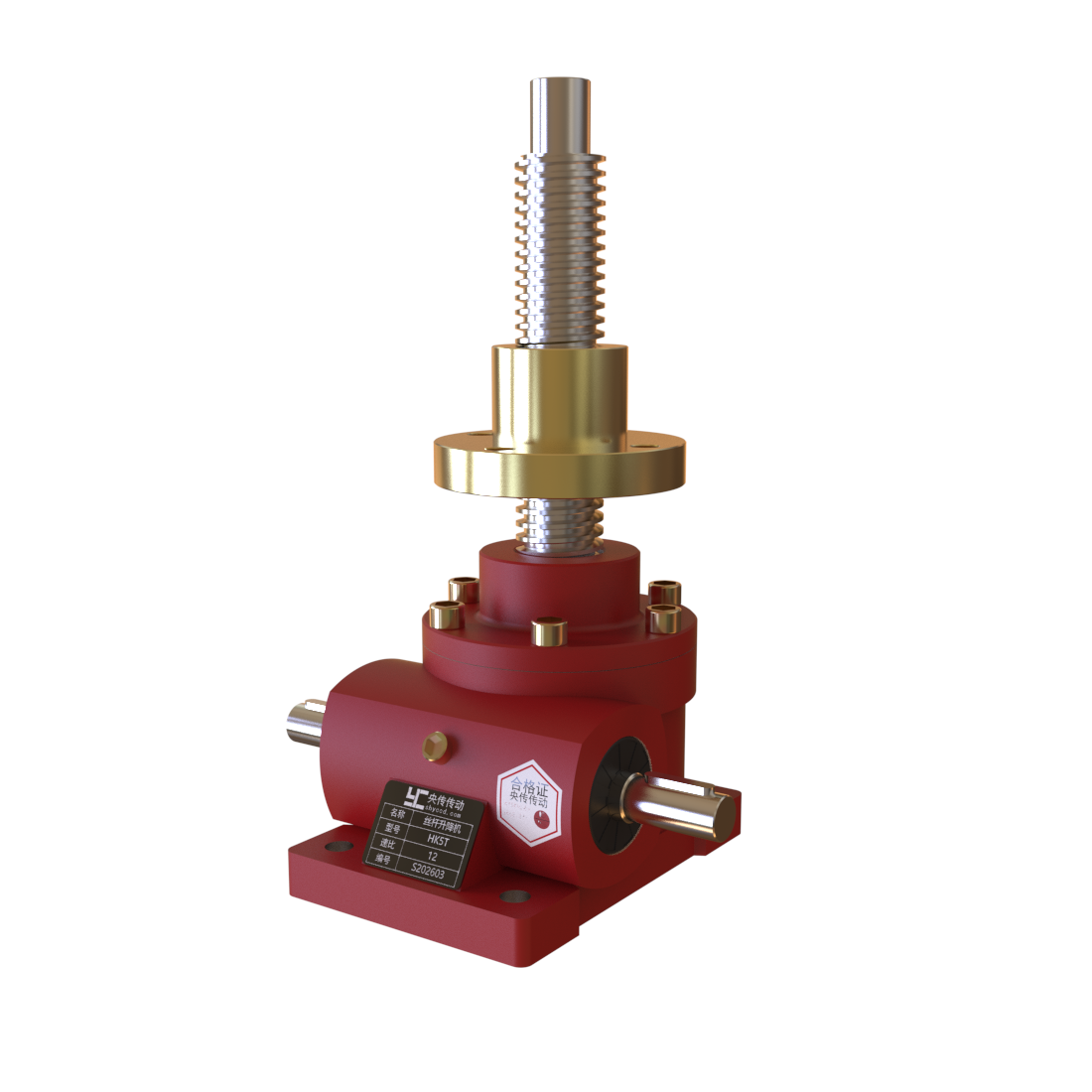

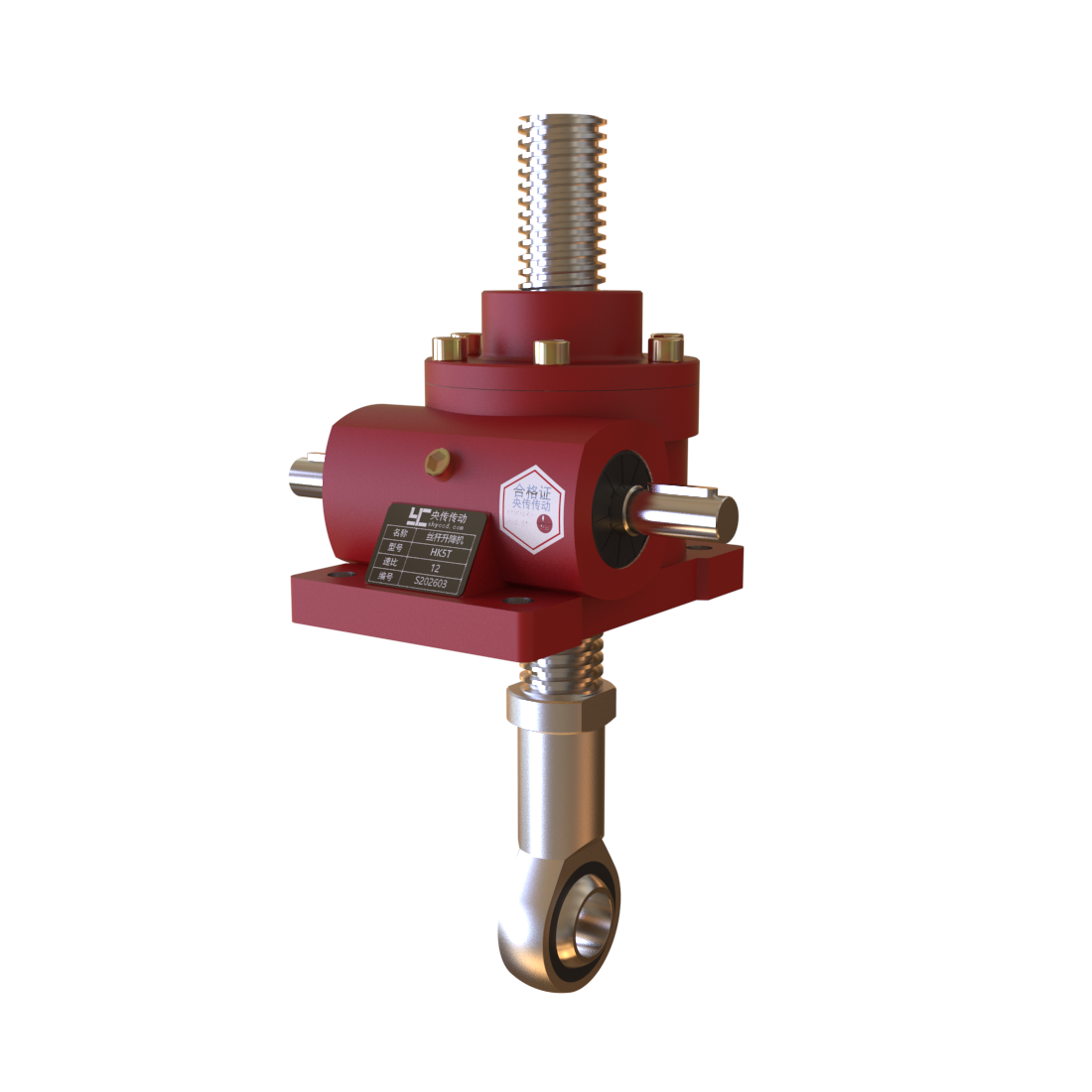

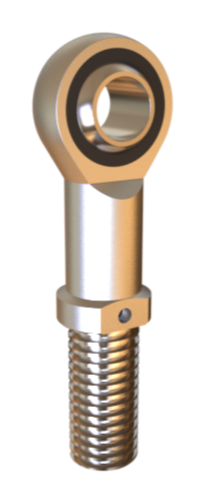

结构形式	丝杆运动型		螺母运动型
输出形式	HK...1A	HK...1B	HK...2A	HK...2B

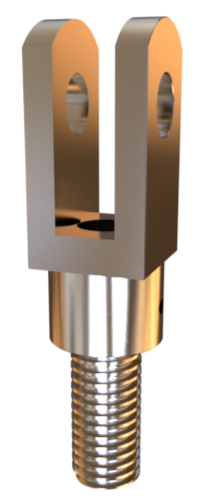

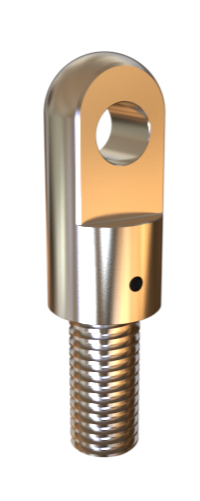

结构图

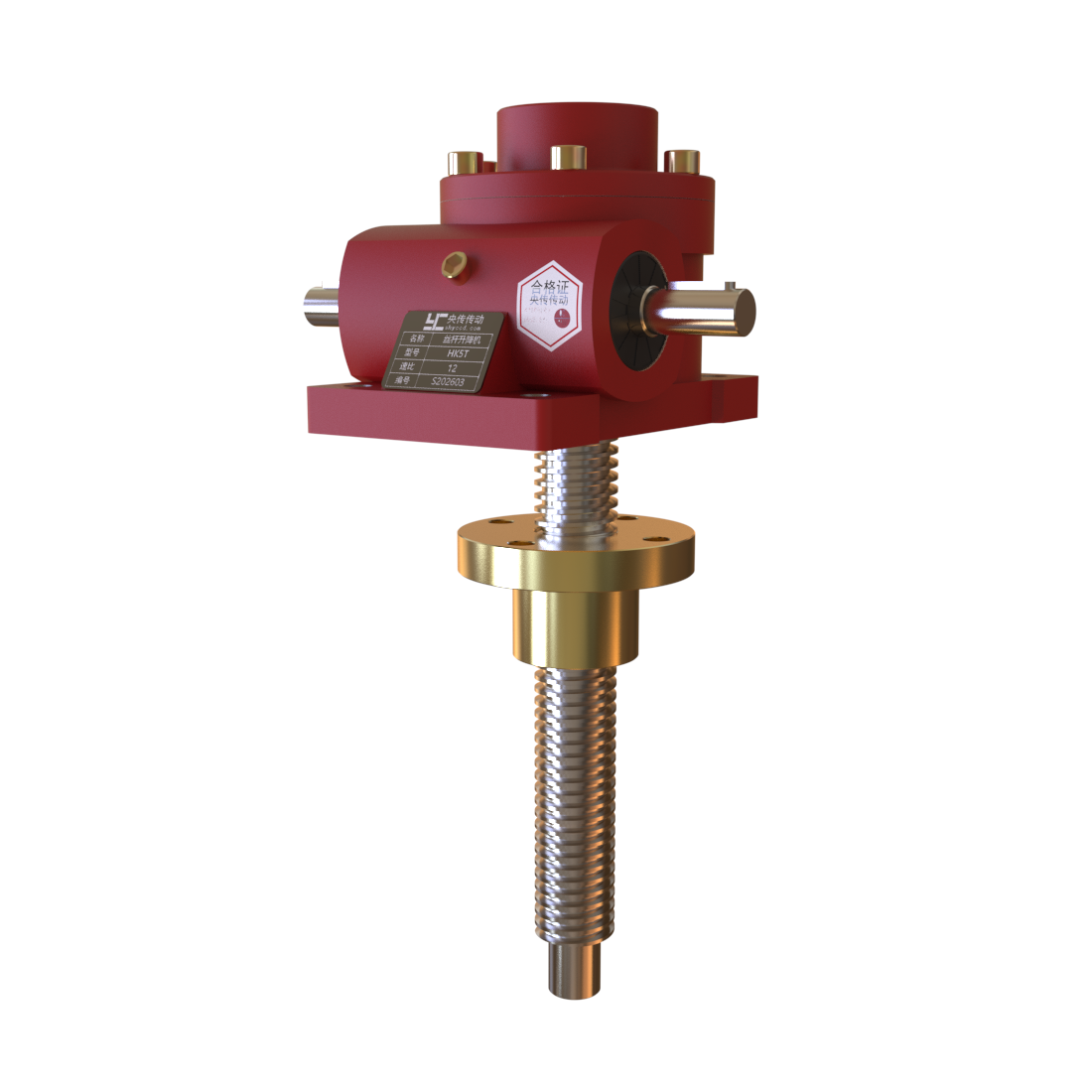

说明	丝杆在升降时，会产生旋转力，所以必须做好防止旋转措施。如设备不便做防止旋转措施，可选择止旋结构（F），丝杆只上下移动并不产生旋转力。		活动螺母构造，丝杆轴旋转，活动螺母移动。丝杆轴端为圆柱形，所以在长行程时。在轴端采用轴承支撑，可以得到更好的传动效果。

2、基本参数表：

型号		HK2T	HK3T	HK5T	HK10T	HK15T	HK20T	HK30T	HK40T
最大载荷（kN）		20	30	50	100	150	200	300	400
丝杆外径（mm）		26	32	38	46	52	65	75	80
丝杆底径d（mm）		20.5	25	31	37	43	54	62	67
丝杆螺距L1（mm）		5	6	6	8	8	10	12	12
减速比 i	H速度	5	6	6	8	8	10	12	12
	Y速度	10	12	12	16	16	20	18	18
	L速度	20	24	24	32	32	40	36	36
输入轴每回转一圈丝杆（活动螺母）轴向位移量（mm）	H速度	1	1	1	1	1	1	1	1
	Y速度	0.5	0.5	0.5	0.5	0.5	0.5	0.67	0.67
	L速度	0.25	0.25	0.25	0.25	0.25	0.25	0.33	0.33
综合效率 η	H速度	0.21	0.21	0.19	0.18	0.19	0.15	0.15	0.14
	Y速度	0.18	0.18	0.18	0.17	0.18	0.15	0.14	0.13
	L速度	0.11	0.17	0.17	0.16	0.17	0.11	0.13	0.12
箱体材料		球磨铸铁
润滑方式		一般采用飞溅润滑
冷却方式		自然冷却
一般环境条件		环境温度：-10℃~40℃，空旷场地通风良好，海拔高度 1000 米以下，一般工厂灰层。
特殊环境条件		高温、低温、灰层多，化学作用（酸、碱等），露天（直接日照、冰、水淋等），请咨询。

3、选型参数表：

型号规格	传动比	输入轴转速 1500r/min			输入轴转速 1200r/min			输入轴转速 900r/min			输入轴转速 600r/min			输入轴转速 300r/min
型号规格	传动比	输入功率（kW）	起升力 (kg)	升降速度（m/min）	输入功率（kW）	起升力 (kg)	升降速度（m/min）	输入功率（kW）	起升力 (kg)	升降速度（m/min）	输入功率（kW）	起升力 (kg)	升降速度（m/min）	输入功率（kW）	起升力 (kg)	升降速度（m/min）
HK2T	1/5	0.64	550	1.5	0.65	700	1.2	0.63	900	0.90	0.46	1000	0.60	0.37	1000	0.30
	1/10	0.37	550	0.75	0.37	700	0.60	0.37	950	0.45	0.37	1000	0.30	0.19	1350	0.15
	1/20	0.37	700	0.38	0.37	900	0.30	0.37	1200	0.23	0.19	1350	0.15	0.19	1350	0.08
HK3T	1/6	0.93	800	1.50	0.88	950	1.20	0.91	1300	0.90	0.84	1800	0.60	0.42	1800	0.30
	1/12	0.64	1100	0.75	0.61	1300	0.60	0.57	1650	0.45	0.46	2000	0.30	0.37	2000	0.15
	1/24	0.37	1100	0.38	0.37	1300	0.30	0.37	1650	0.23	0.37	2000	0.15	0.19	2000	0.08
HK5T	1/6	1.80	1000	1.5	1.24	1200	1.2	1.16	1500	0.90	0.87	1700	0.60	0.54	2100	0.30
	1/12	0.90	1500	0.75	0.98	1800	0.60	0.87	2150	0.45	0.58	2150	0.30	0.37	2500	0.15
	1/24	0.45	2000	0.38	0.69	2400	0.30	0.55	2550	0.23	0.42	2900	0.15	0.37	2850	0.08
HK10T	1/8	1.97	1450	1.50	1.85	1700	1.20	1.72	2100	0.90	1.66	3050	0.60	1.31	4800	0.30
	1/16	1.04	1450	0.75	0.98	1700	0.60	0.95	2200	0.45	0.87	3050	0.30	0.69	4800	0.15
	1/32	0.75	1950	0.38	0.69	2250	0.30	0.64	2800	0.23	0.63	4100	0.15	0.48	6400	0.08
HK15T	1/8	1.86	1450	1.5	1.75	1700	1.2	1.62	2100	0.90	1.57	3050	0.60	1.24	4800	0.30
	1/16	0.98	1450	0.75	0.93	1700	0.60	0.89	2200	0.45	0.83	3050	0.30	0.65	4800	0.15
	1/32	0.70	1950	038	0.65	2250	0.30	0.61	2800	0.23	0.59	4100	0.15	0.46	6400	0.08
HK20T	1/10	2.42	1850	1.50	2.25	1950	1.20	2.12	2450	0.90	1.93	3350	0.60	1.41	4900	0.30
	1/20	1.47	1850	0.75	1.37	2250	0.60	1.28	2800	0.45	1.18	3850	0.30	0.86	5600	0.15
	1/40	1.17	2800	0.38	1.09	3350	0.30	1.07	4400	0.23	0.93	5750	0.15	0.69	8400	0.08
HK30T	1/12	3.51	2150	1.5	3.39	2600	1.2	3.18	3250	0.90	2.94	4500	0.60	2.09	6400	0.30
	1/18	2.68	2300	1	2.57	2750	0.8	2.45	3500	0.60	2.19	4700	0.40	1.56	6700	0.20
	1/36	1.63	2600	0.5	1.60	3200	0.4	1.47	3900	0.30	1.36	5400	0.20	1.20	9600	0.10
HK40T	1/12	4.02	2300	1.5	3.81	2727	1.2	3.80	3625	0.90	3.48	4975	0.60	2.48	7050	0.30
	1/18	3.20	2550	1	3.04	3025	0.8	3.03	4025	0.60	2.74	5450	0.40	1.94	7725	0.20
	1/36	2.07	3050	0.5	1.98	3650	0.4	1.99	4875	0.30	1.80	6600	0.20	1.40	10300	0.10
