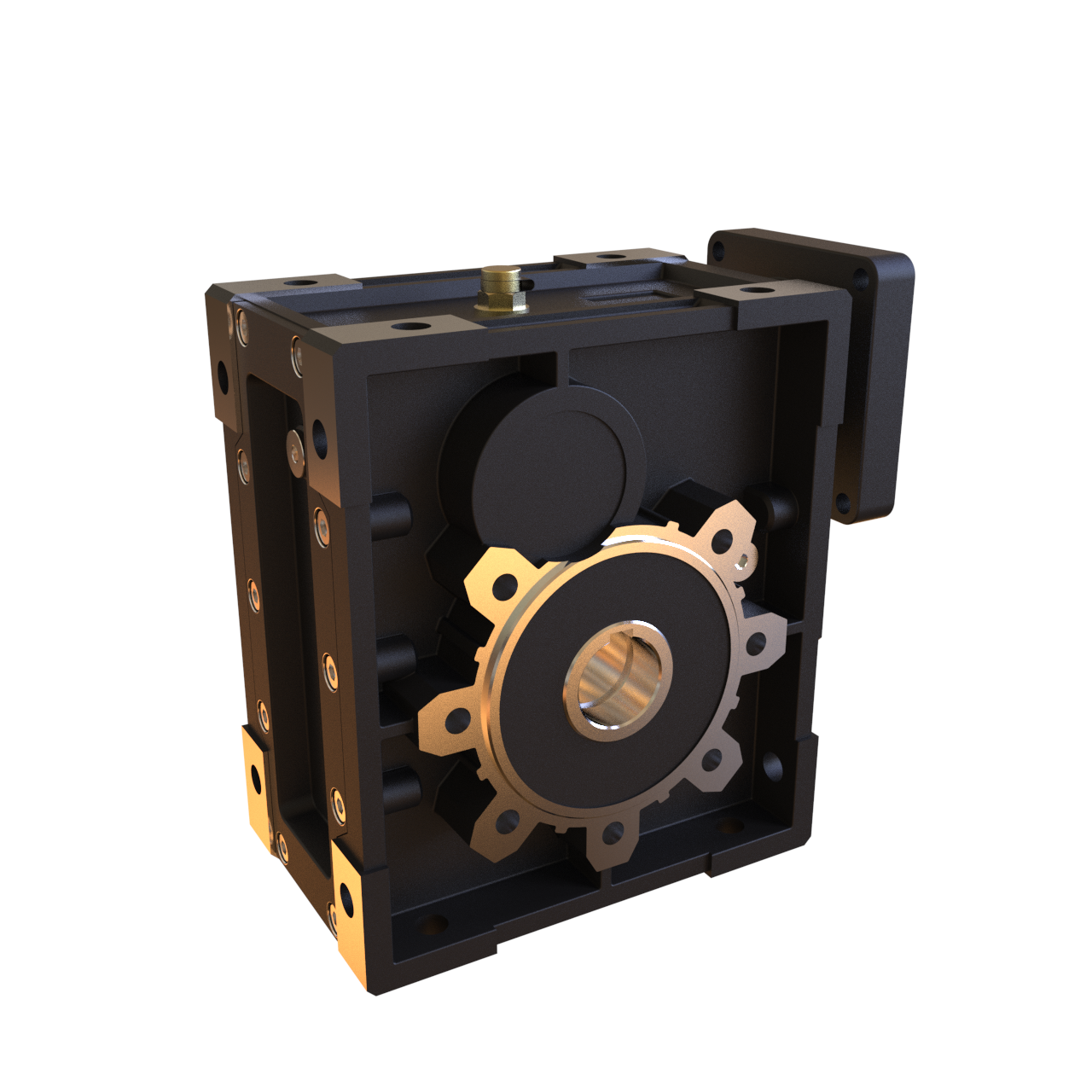

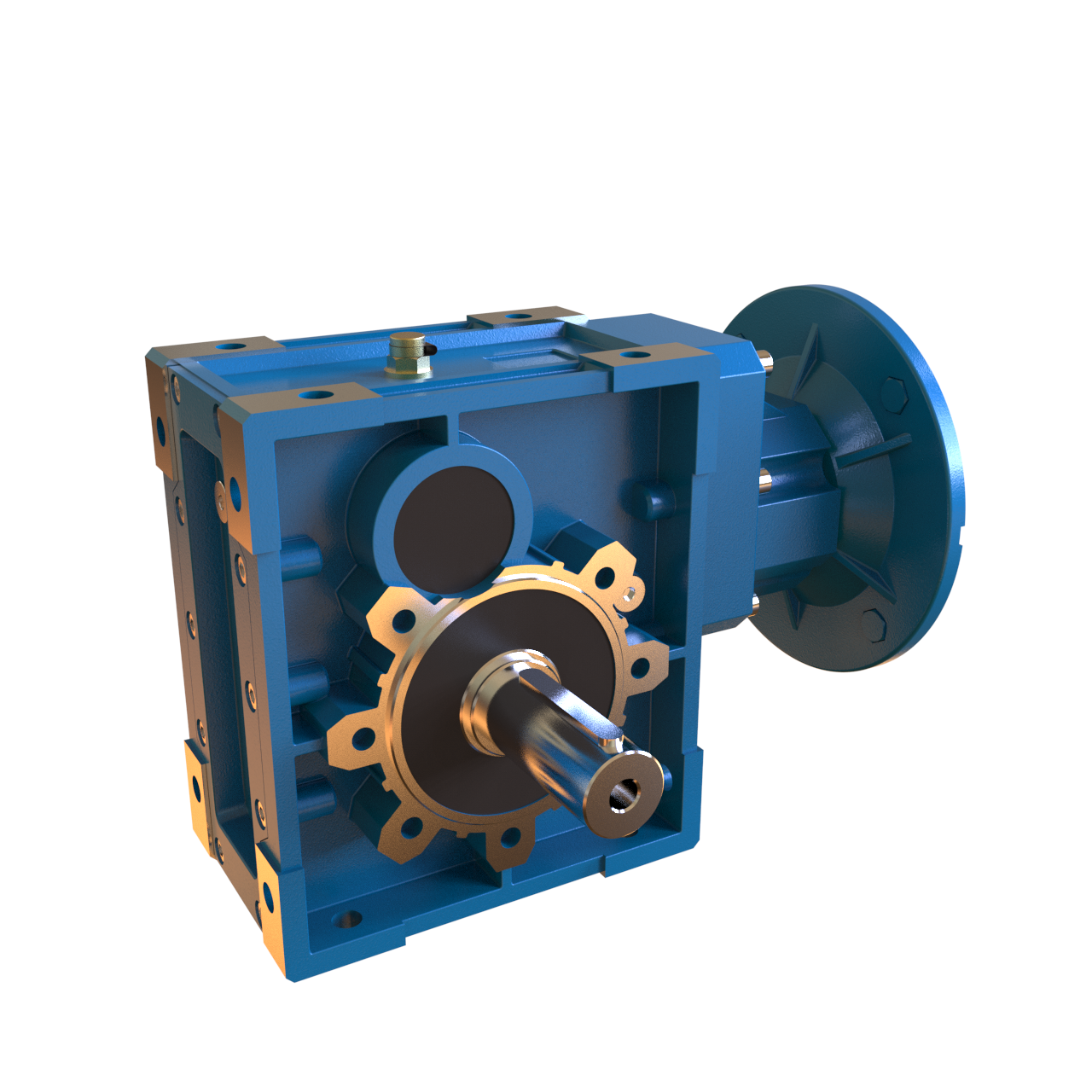

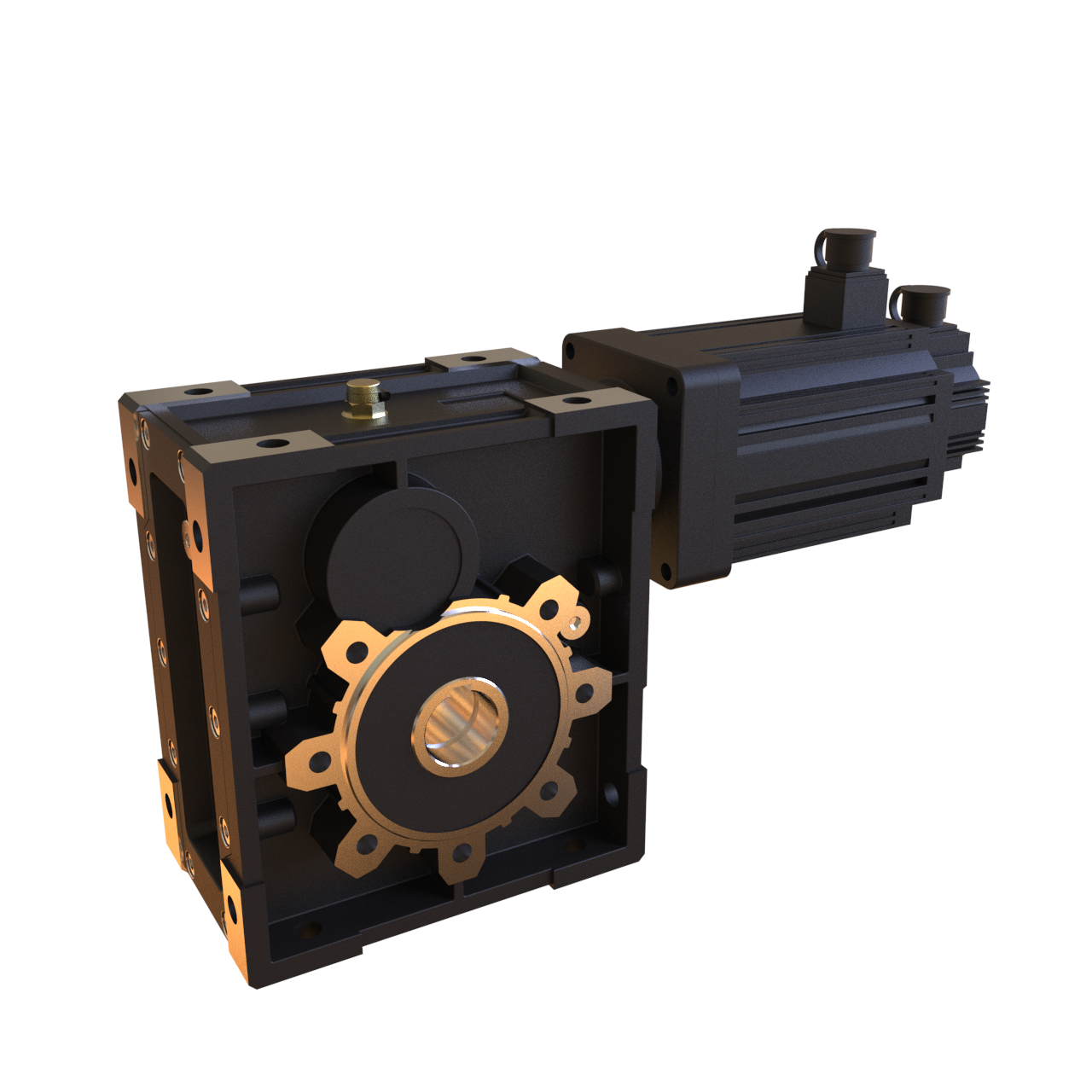

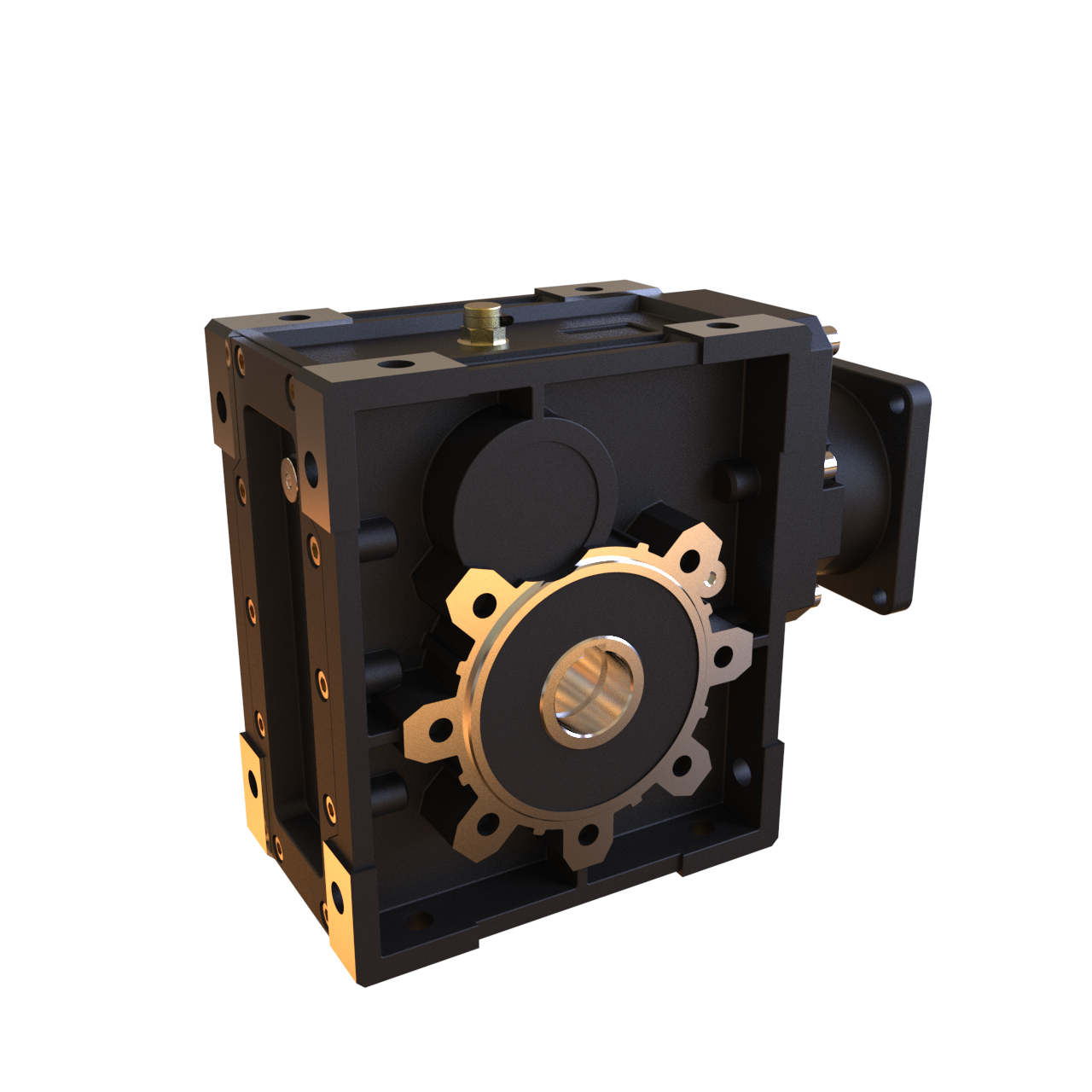

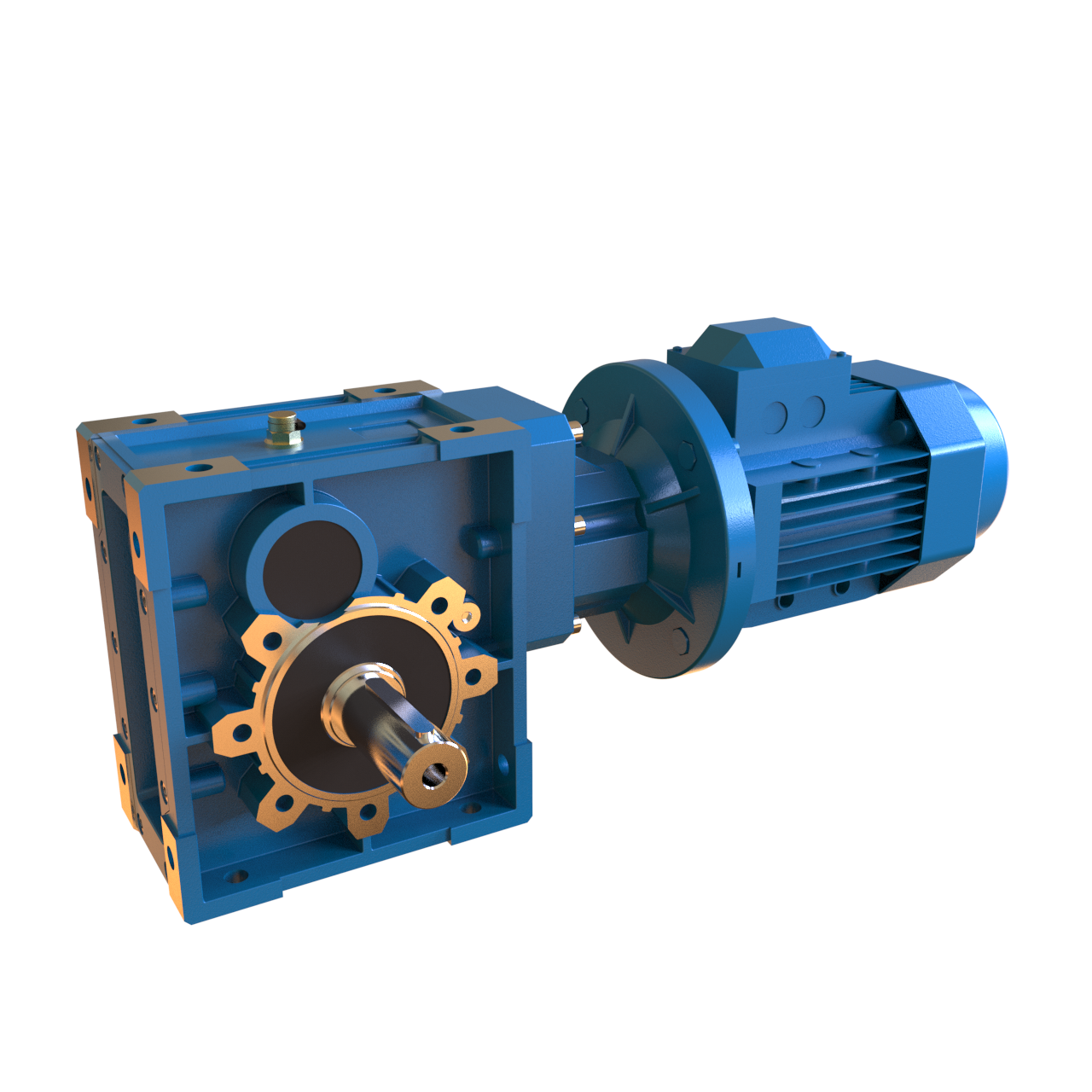

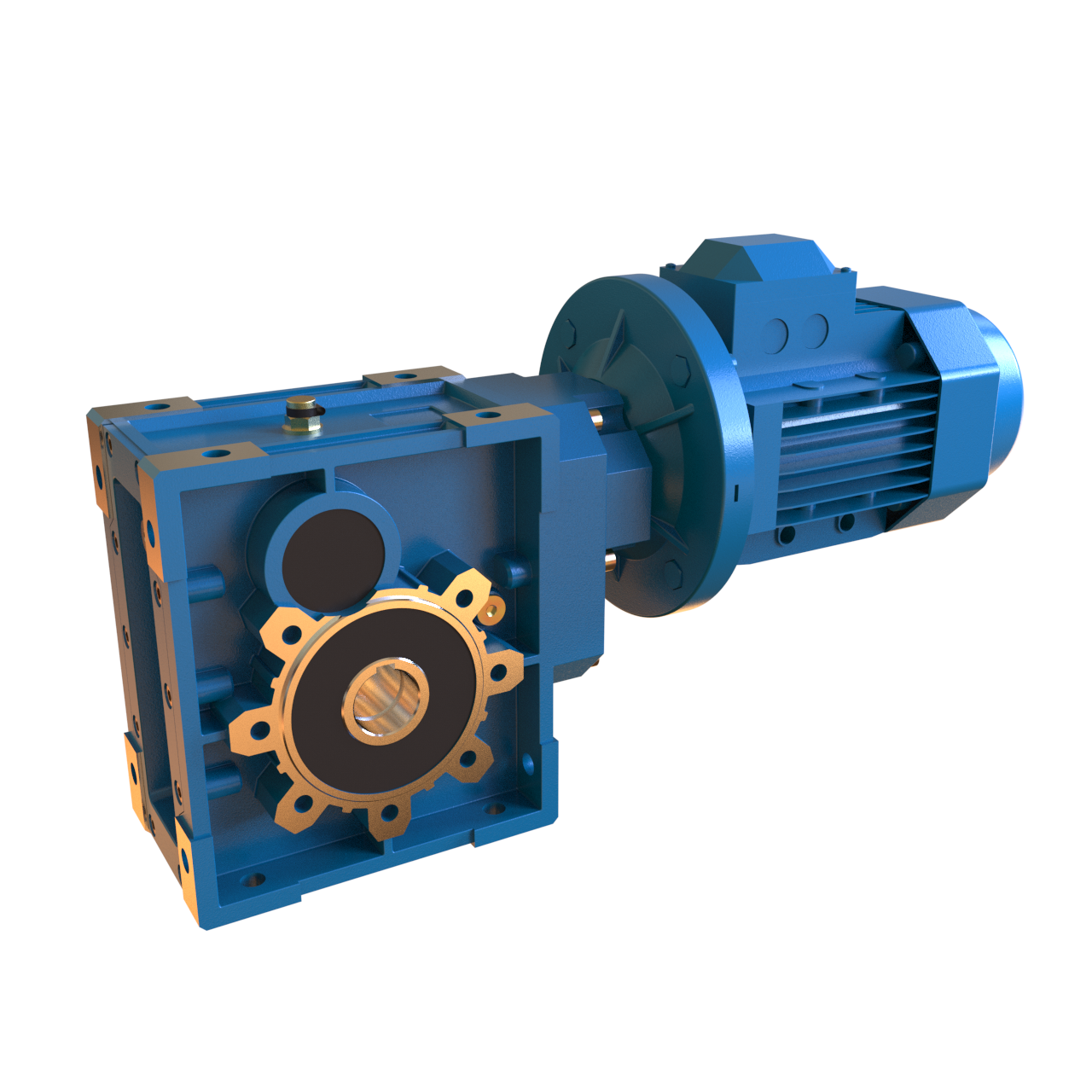

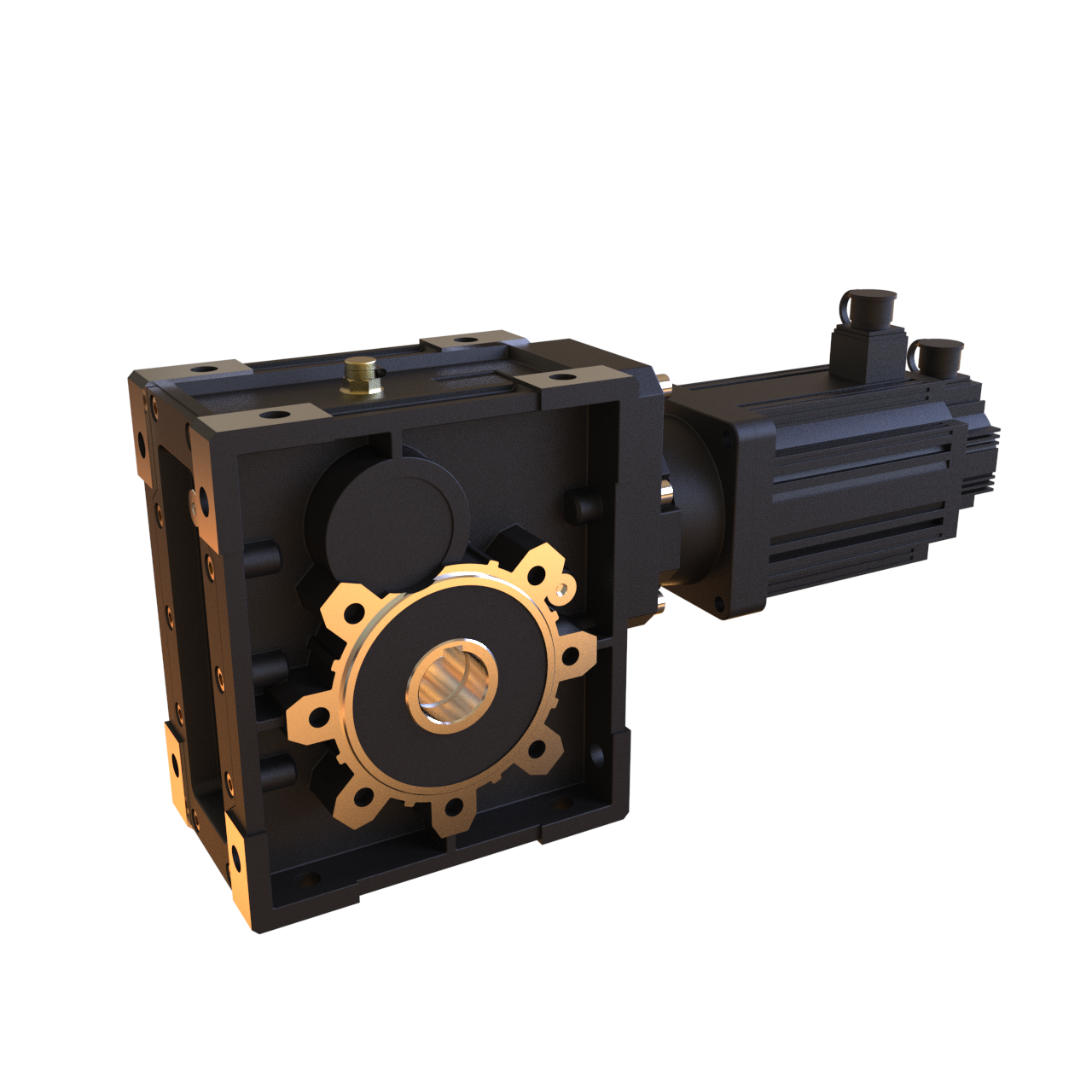

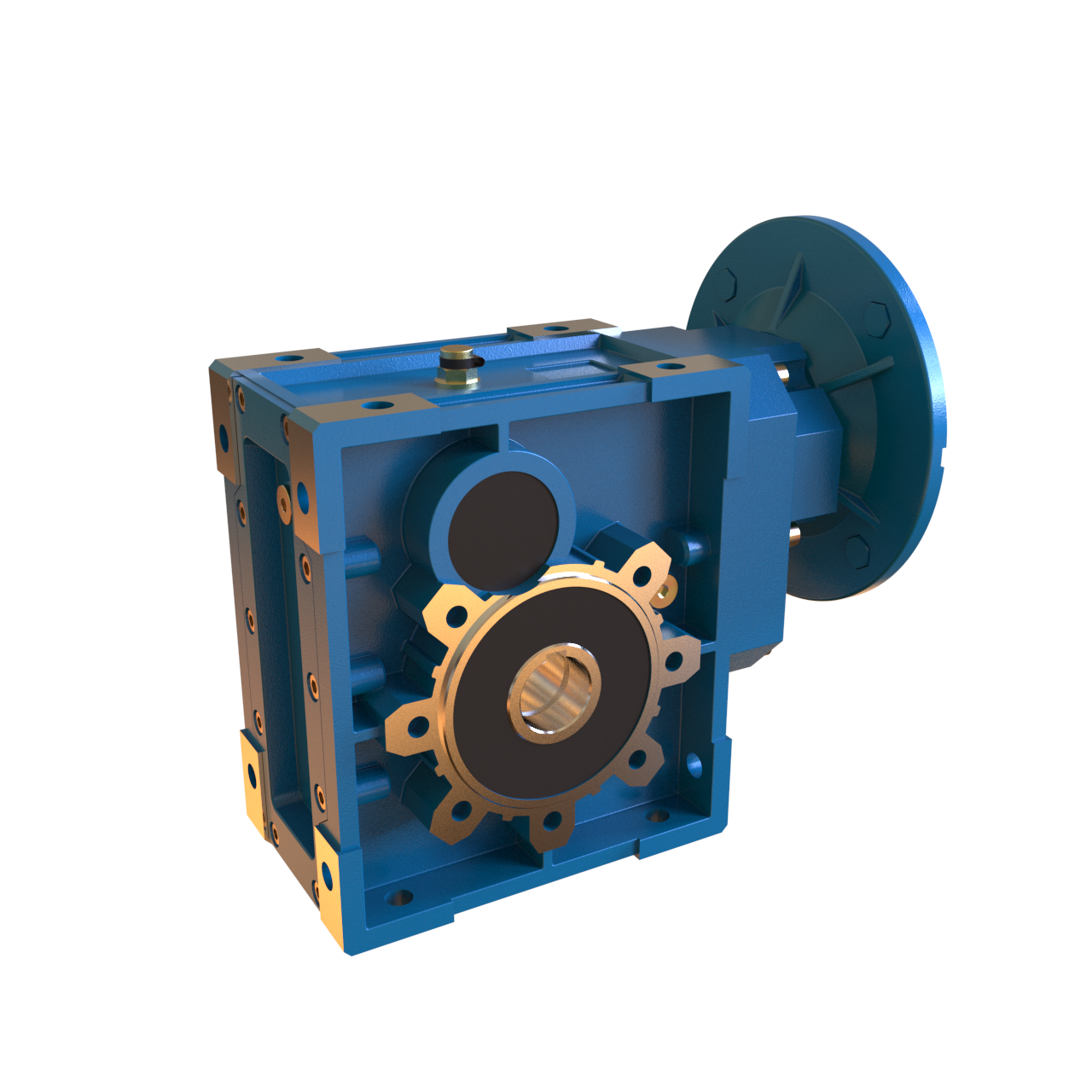

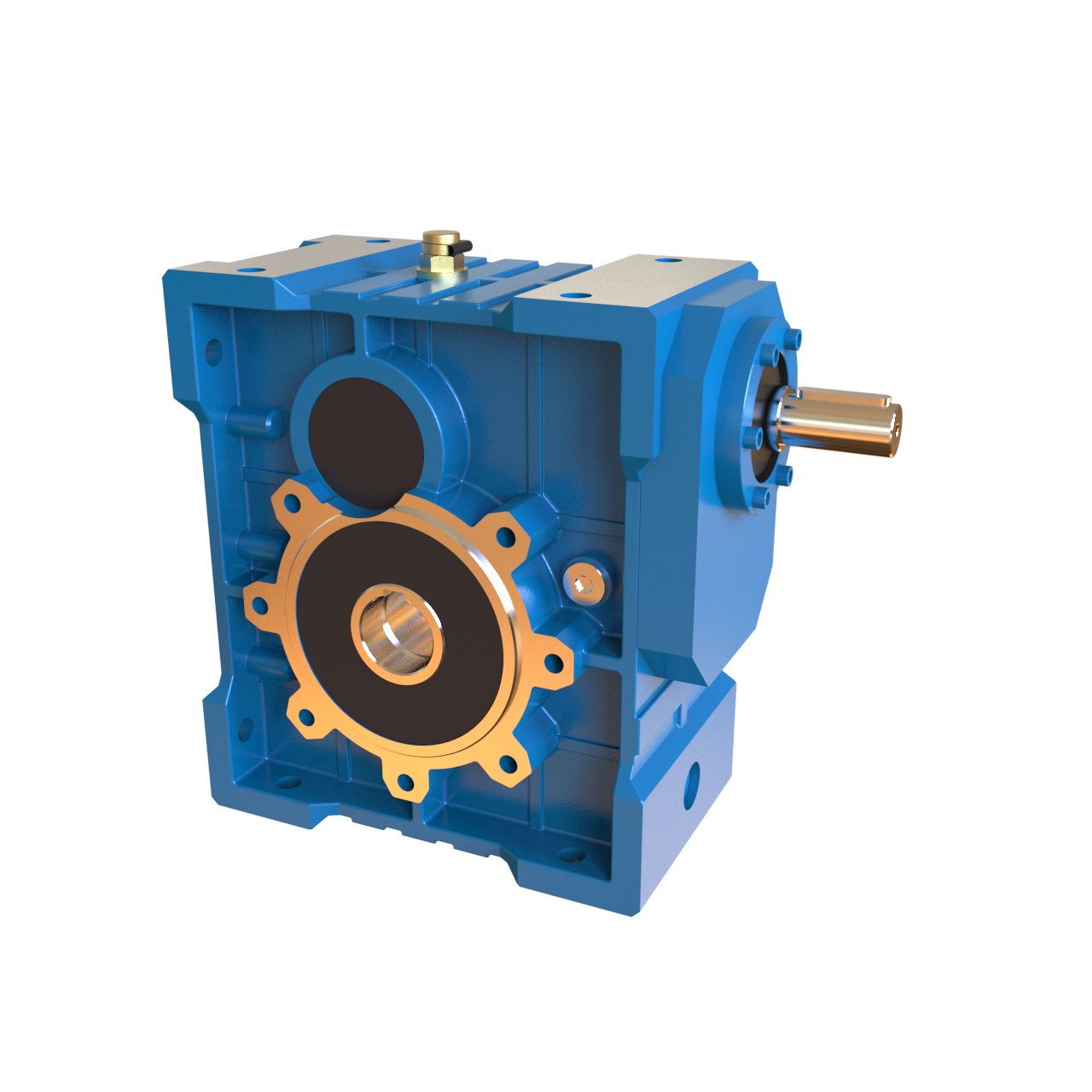

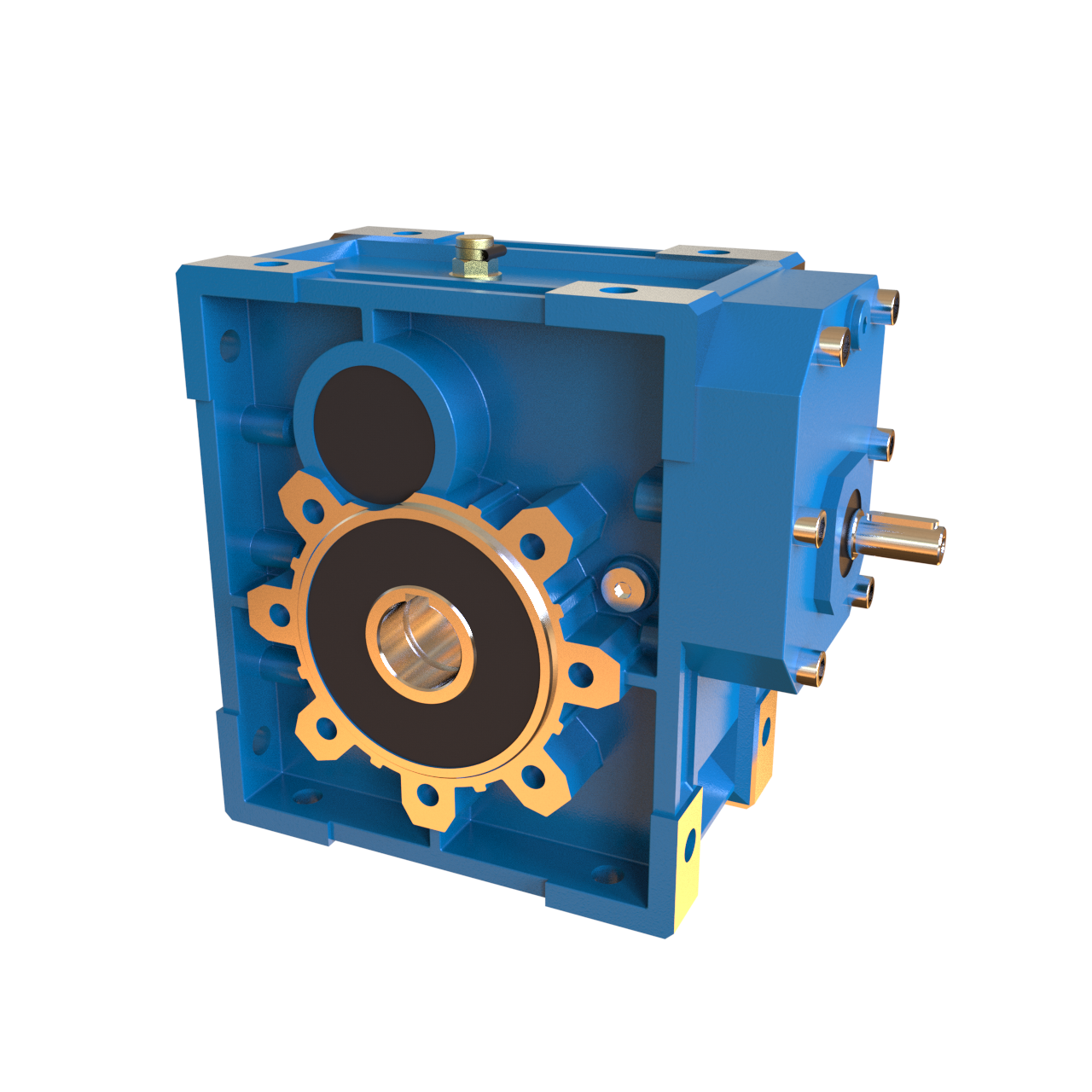

1、产品概述
YKM系列高效性准双曲面齿轮减速机是我公司新一代实用性产品，融合了国内外先进技术，在保证安装尺寸与YMRV系列蜗轮蜗杆减速机兼容的前提下，通过借鉴进口产品结构采用全齿轮副传动，提高了传动效率，解决了当前蜗轮蜗杆减速机传动效率低，使用寿命短等问题，在工业发展中更起到了节能降耗，绿色环保的作用。

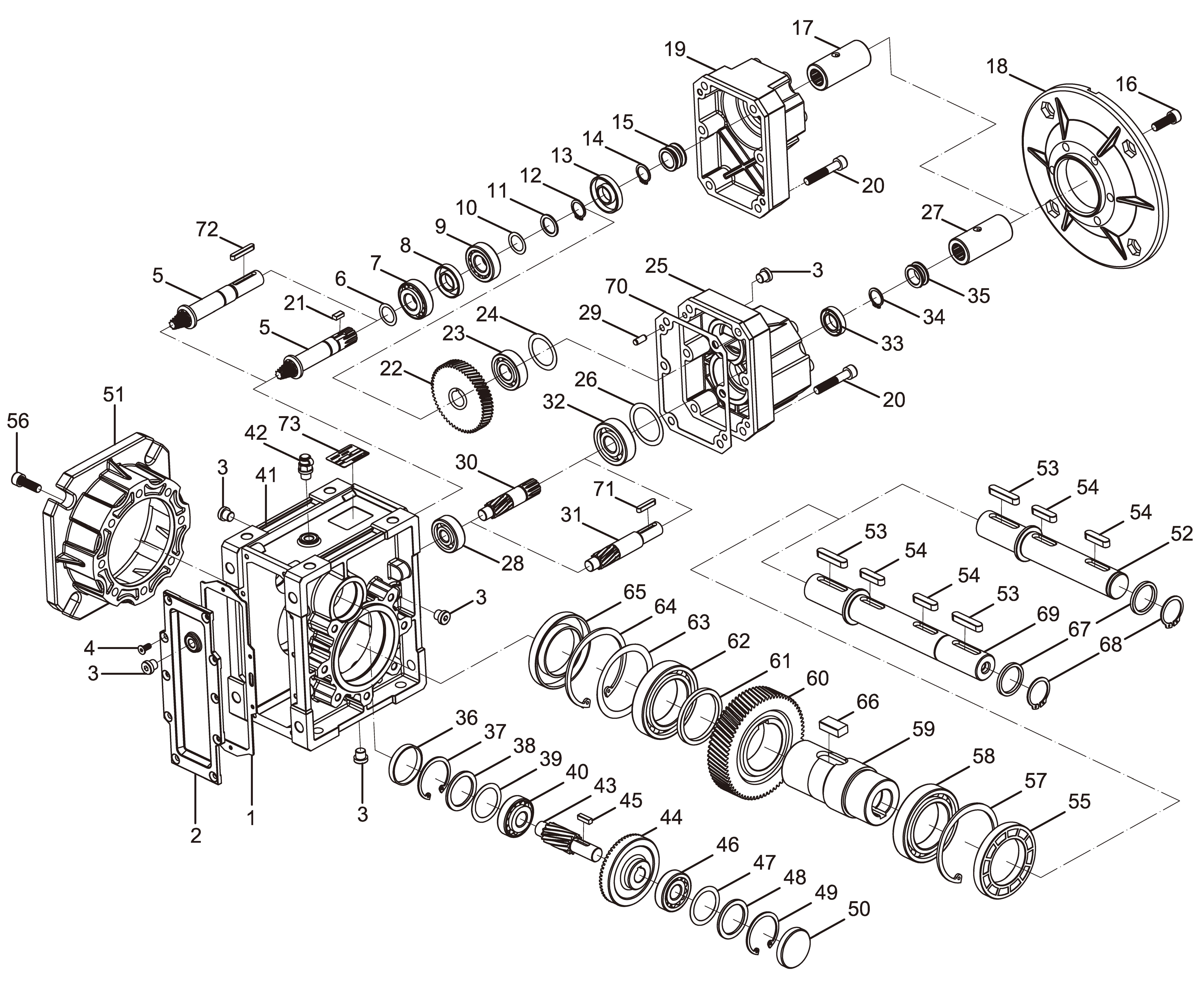

2、结构分解图
|
1、橡胶垫
| 2、齿轮箱盖板 | 3、油塞 | 4、内六角沉头螺钉 | 5、主动齿轮轴 |
6、调整垫片 | 7、轴承 | 8、油封 | 9、轴承 | 10、调整垫片 |
11、垫圈 | 12、轴用挡圈 | 13、油封 | 14、轴用挡圈 | 15、橡胶套 |
16、内六角螺钉 | 17、输入轴 | 18、输入法兰 | 19、两级输入箱盖 | 20、内六角螺钉 |
21、键 | 22、从动齿轮 | 23、轴承 | 24、调整垫片 | 25、三级输入箱盖 |
26、调整垫片 | 27、输入轴 | 28、轴承 | 29、圆柱销 | 30、主动齿轮 |
31、主动齿轮轴 | 32、轴承 | 33、油封 | 34、轴用挡圈 | 35、橡胶套 |
36、油封盖 | 37、孔用挡圈 | 38、垫圈 | 39、调整垫片 | 40、轴承 |
41、齿轮箱体 | 42、透气阀 | 43、主动齿轮轴 | 44、从动齿轮 | 45、键 |
46、轴承 | 47、调整垫片 | 48、垫圈 | 49、孔用挡圈 | 50、油封盖 |
51、输出法兰 | 52、单向输出轴 | 53、键 | 54、键 | 55、油封 |
56、内六角螺钉 | 57、孔用挡圈 | 58、轴承 | 59、输出轴 | 60、从动齿轮 |
61、垫圈 | 62、轴承 | 63、调整垫片 | 64、孔用挡圈 | 65、油封 |
66、键 | 67、垫圈 | 68、轴用挡圈 | 69、输出双向轴 | 70、密封纸垫 |
71、键 | 72、键 | 73、铭牌 |
|
|
3、性能特点 1、采用准双曲面齿轮传动，传动比大； 2、输出扭矩大，传动效率高，节能环保； 3、优质铝合金铸造外壳，重量轻，不生锈； 4、传动平稳，噪音小，适合在恶劣环境中长期连续工作； 5、美观耐用，体积小； 6、可适应全方位安装，应用广泛，使用方便。 7、YKM安装尺寸与YMRV蜗轮蜗杆减速机完全兼容（YKM050与YMRV050部分尺寸不同） 8、模块化组合，可多种形式组合，满足各种传动条件的需求。 | 4、优势对比 准双曲面齿轮的啮合摩擦小，传动效率高达90%以上，与蜗轮蜗杆减速机相比较提高10%~40%。
5、主要材料 1、外壳：铝合金（机座050~090），灰铸铁（机座110）
2、齿轮：20CrMnTi，碳氮共渗，齿面硬度58~62HRC，精磨后保持渗碳层厚度0.3~0.6mm
6、表面涂装 1、先抛丸处理，再经过特种防腐处理，保持银白金属感，并耐器油，二甲苯等有机溶剂的腐蚀； 2、磷化处理后，再喷RAL7035银灰色涂料或RAL5010蓝色涂料。 |
7、型号说明
YKM 063 2 / 20.25 / FA1 / DS- B3 / 71B5-0.37-4P / BMG / 1 / X
1 2 3 4 5 6 7 8 9 10 11 |
NO | 说明 | NO | 说明 |
1 | 减速机系列代号：YKM | 8 | 1、71B5：IEC输入法兰及规格代号 2、MV7124：紧凑型电机型号规格 3、71B5-0.37-4P：IEC输入法兰和电机功率、级数 4、56C：NEMA输入法兰及规格代号 5、ST80：伺服电机输入法兰规格代号 6、ST80-80ST-M01330：伺服电机输入法兰和伺服电机型号 7、80STM-M01330：紧凑型伺服电机规格型号 8、HS：表示轴输入 |
2 | 减速机机座号：050、063、075、090、110 |
3 | 1、2：表示2级传动 2、3：表示3级传动 |
4 | 减速机传动比i |
5 | 1、无代号表示不带输出法 2、FA,FB,FC,FD,FE（1/2）：输出法兰代号和位置 | 9 | 1、无代号表示不带制动器 2、BMG：电机带制动器 |
6 | 1、无代号表示孔输 2、SS（1/2）：单向输出轴和位置 3、DS：双向输出轴 | 10 | 电机接线盒位置，默认位置1可以不写 |
7 | 安装方位代号 | 11 | 电机进线位置，默认位置X可以不写 |
注：订单时请说明是否带电机，一般按不带电机供应。

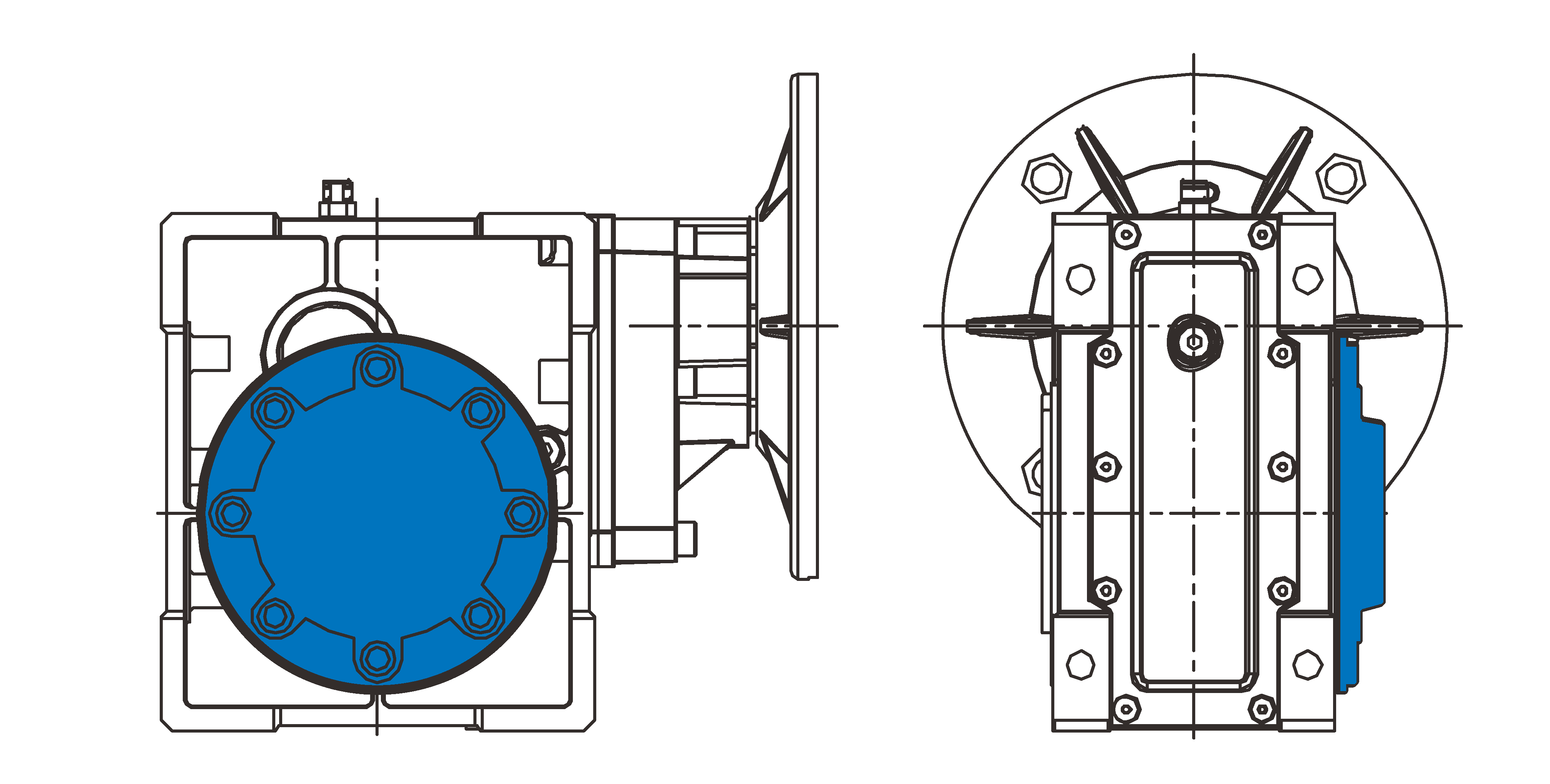

8、输出端表示方法

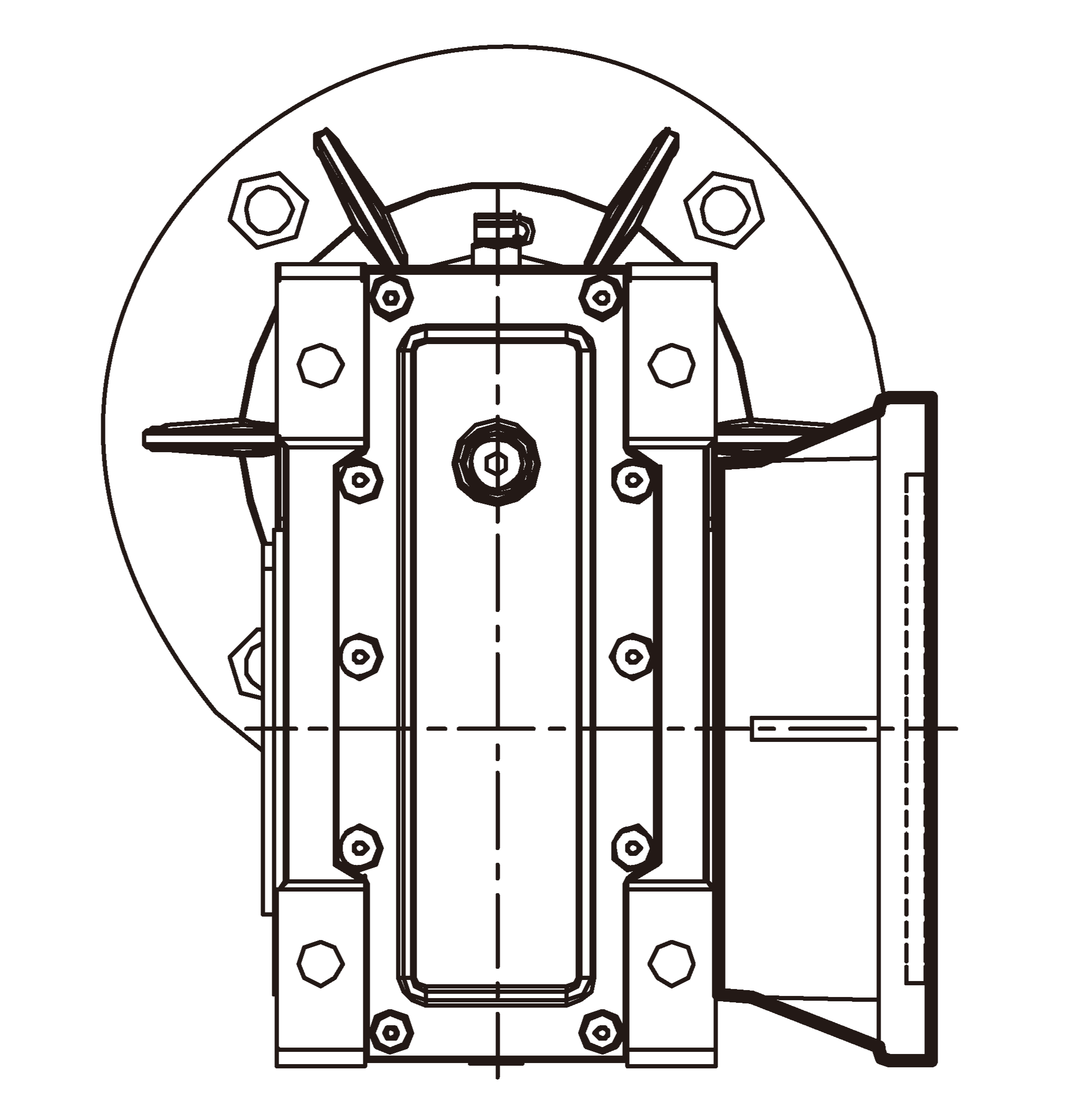

F1（法兰1）
|

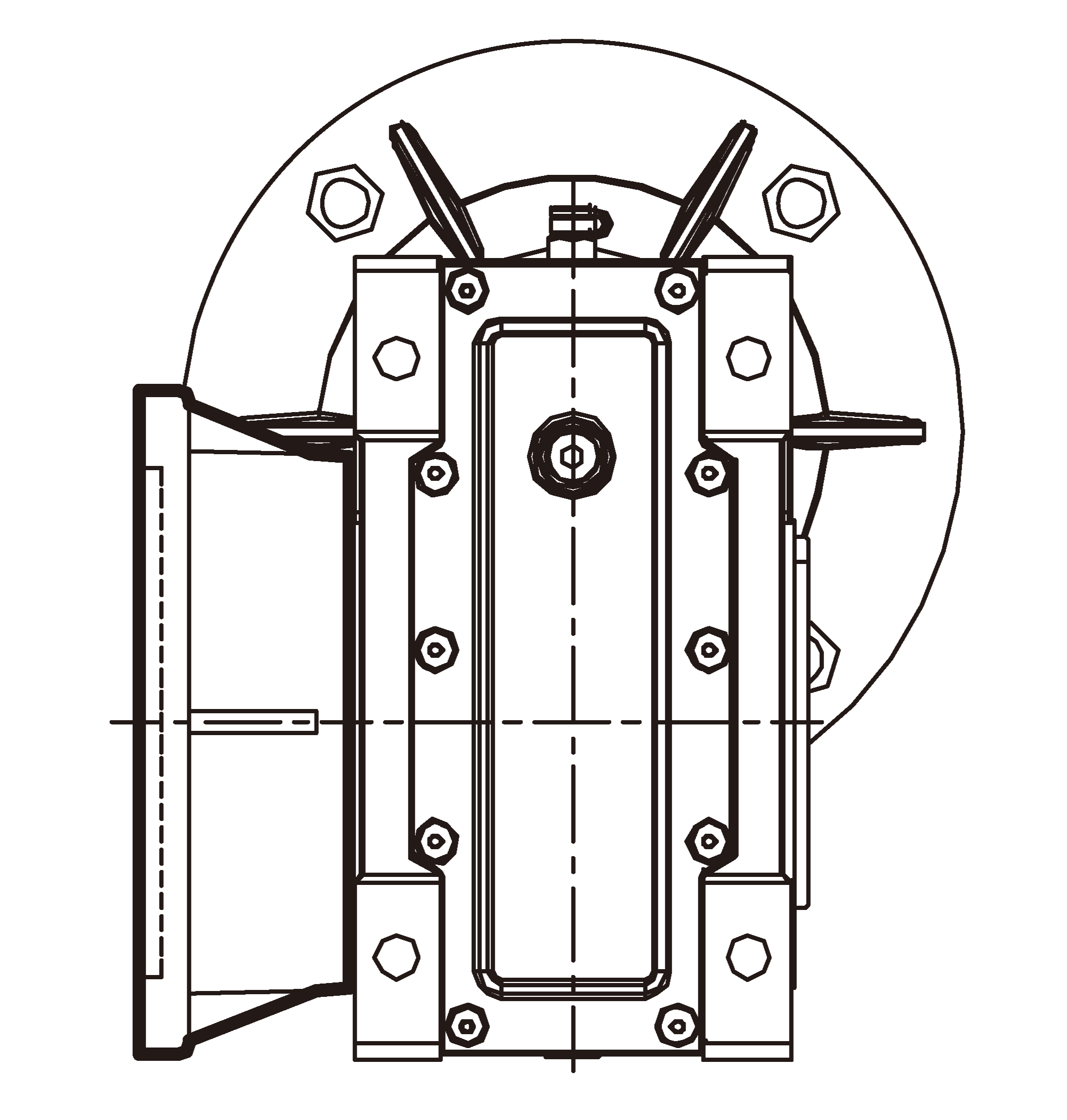

F2（法兰2）
|

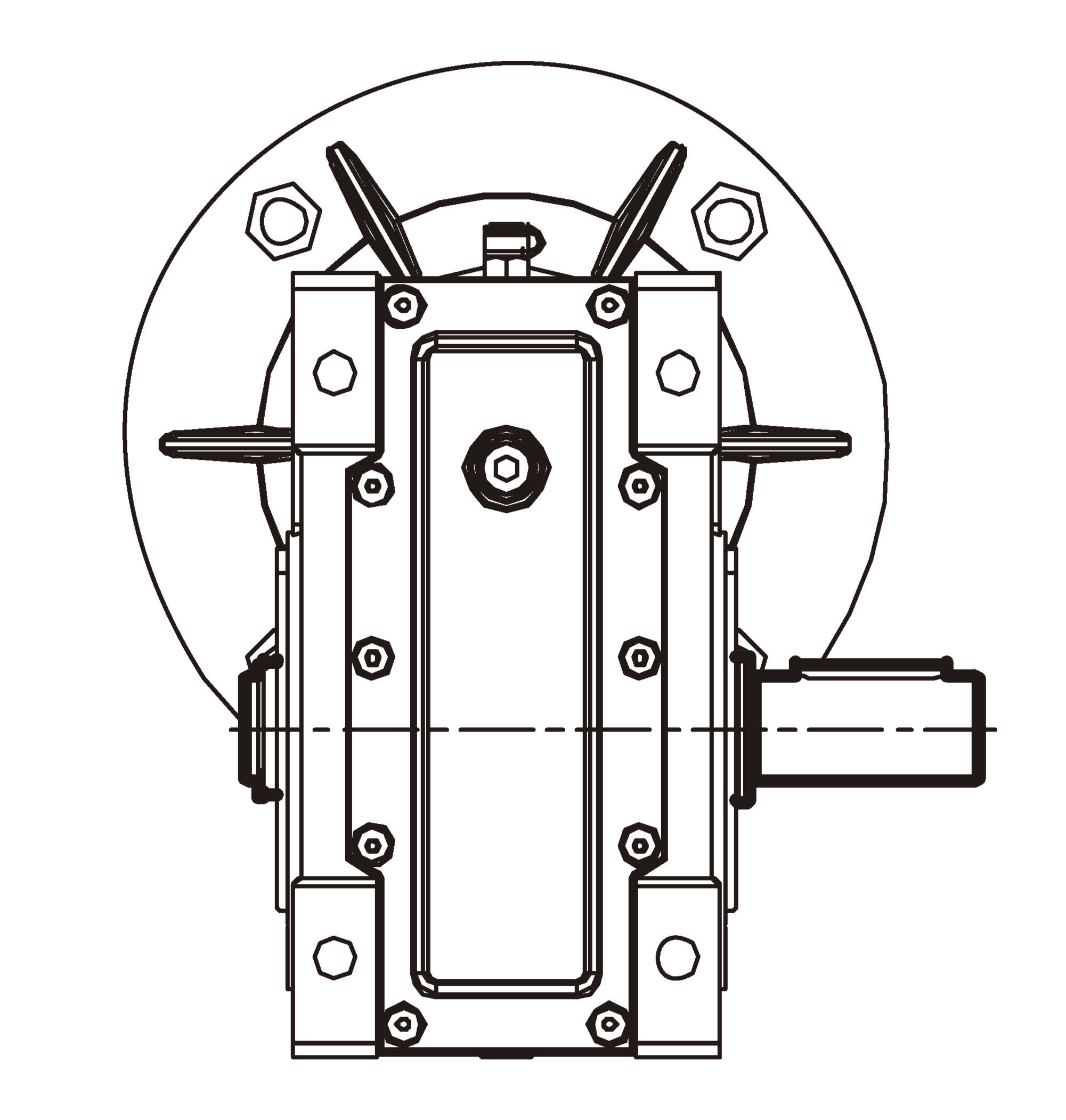

SS1（单轴1） |

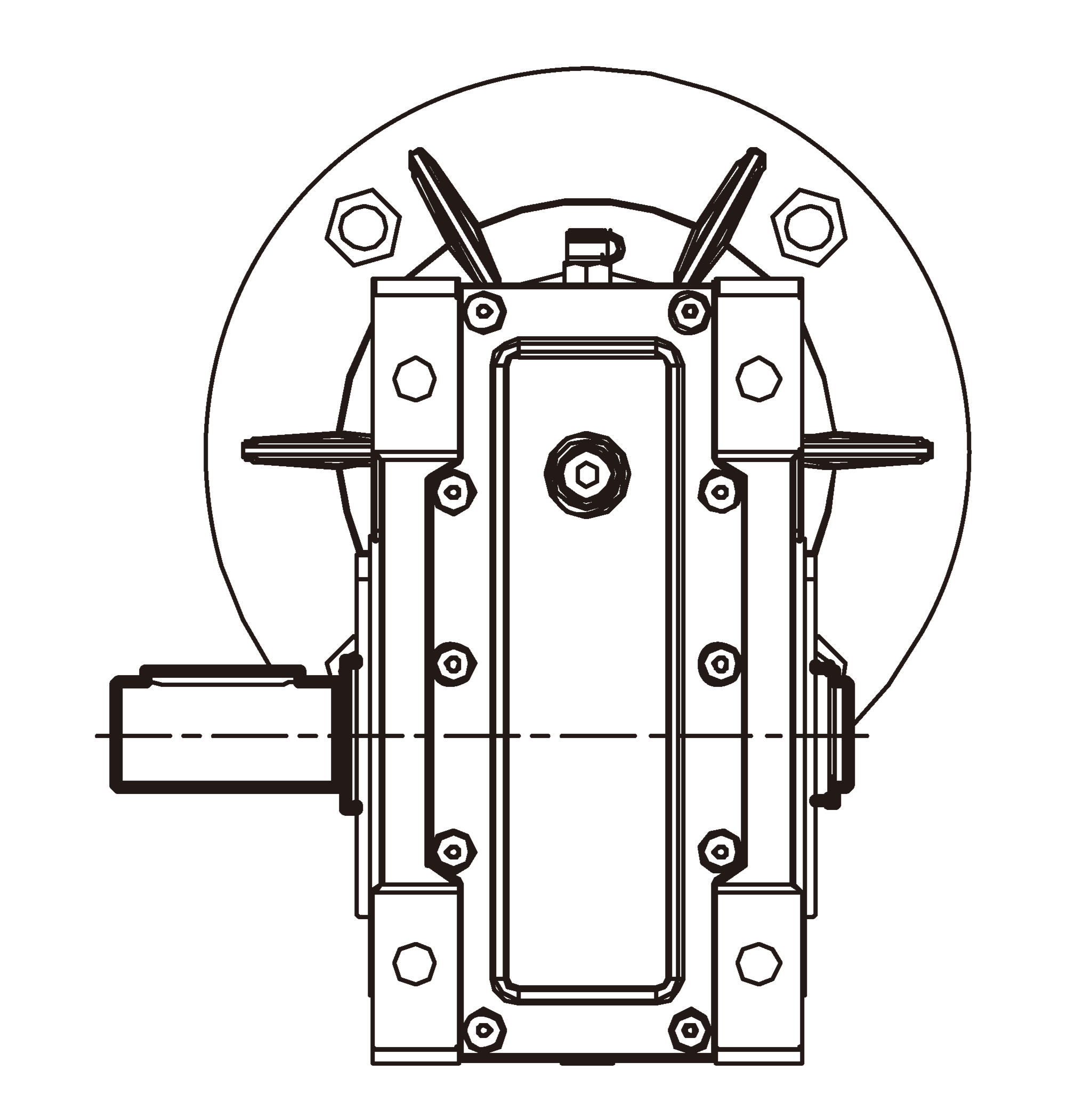

SS2（单轴2） |

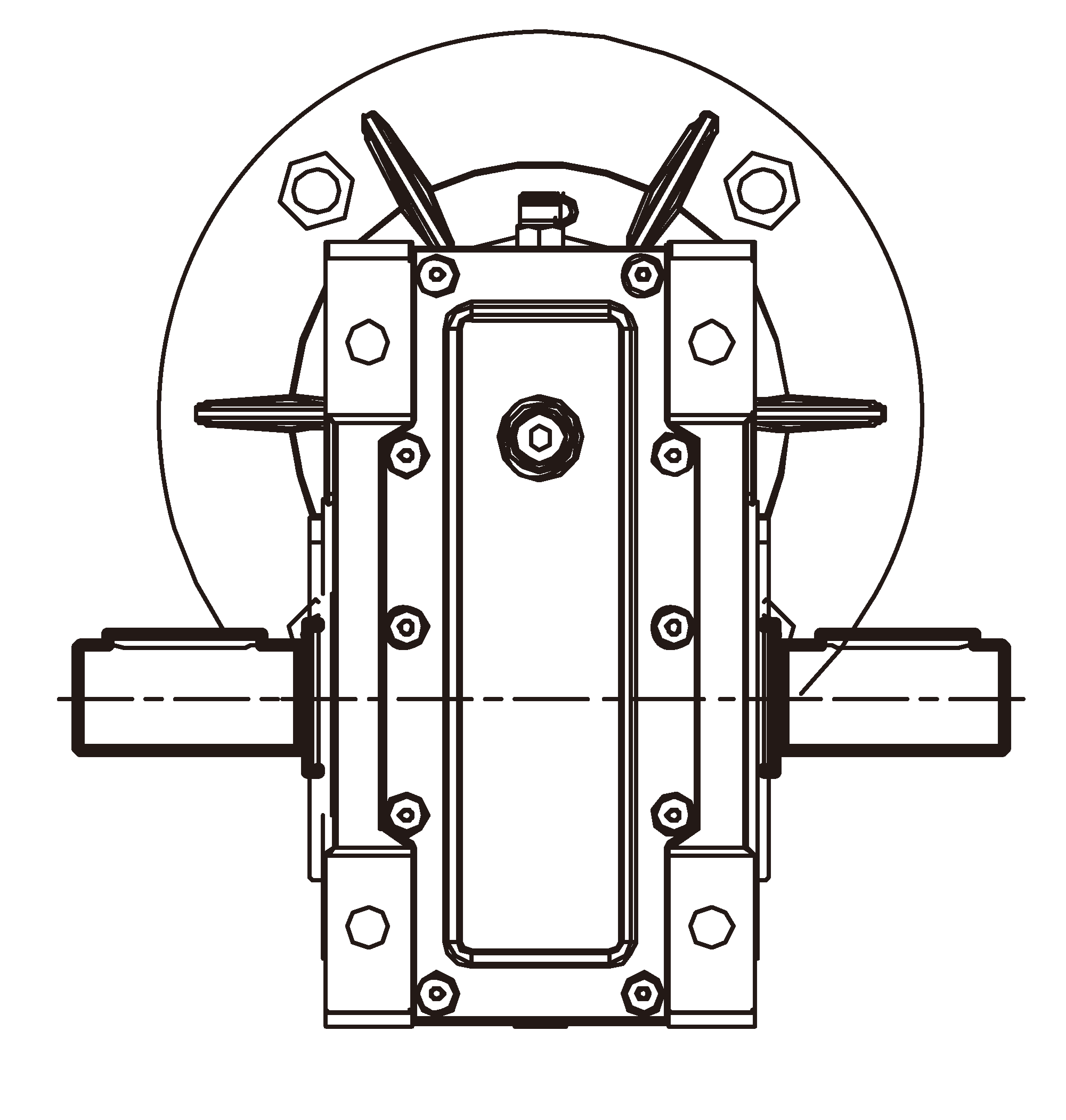

DS（双轴） |
9、安装方位
*表示在此安装方式，不能仅凭油塞位加注润滑油，油位需高出油位塞，加注量按表内所示。
10、配件
 |  |

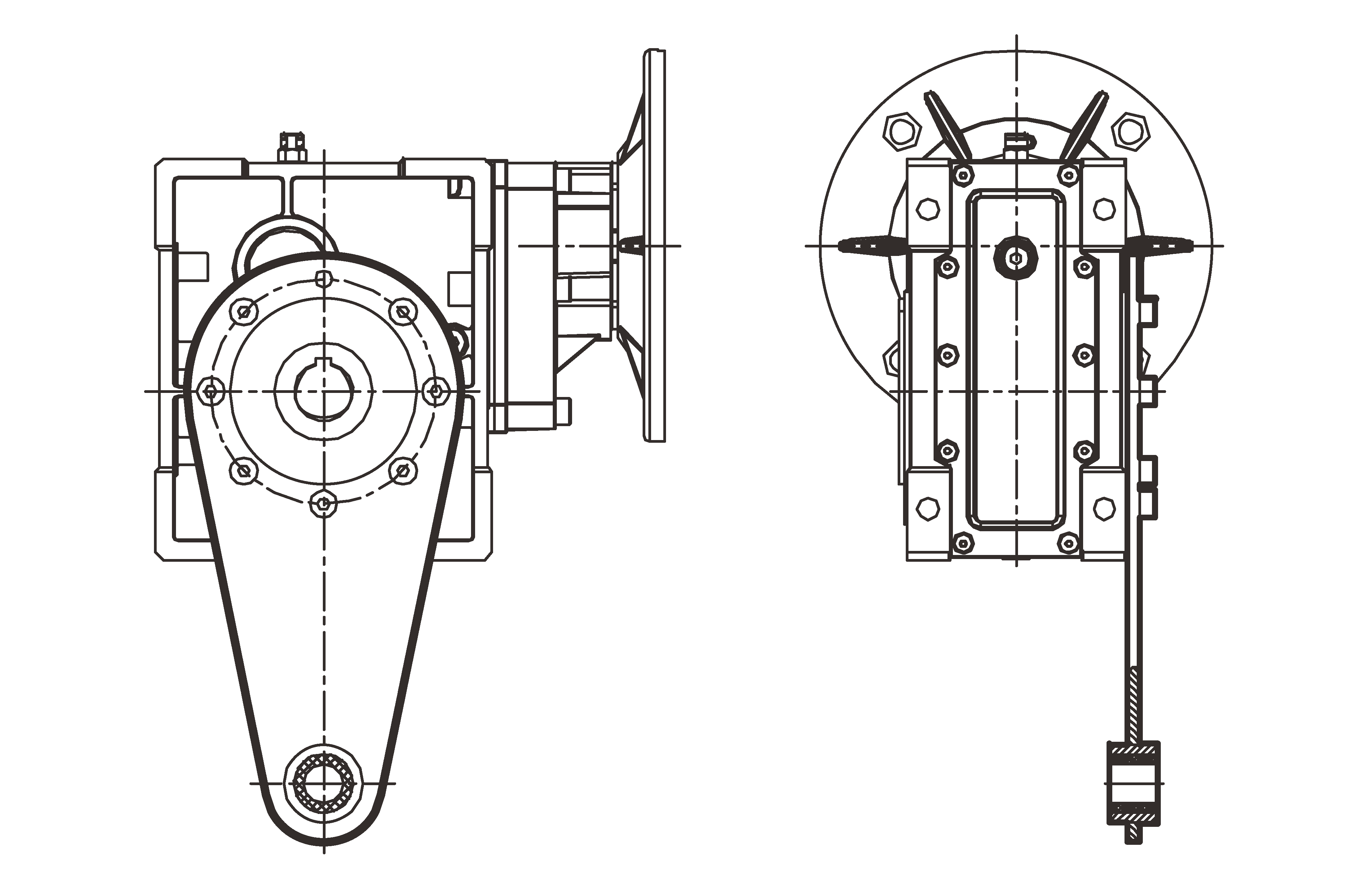

防尘盖 | 扭力臂 |
