基本形式和止旋构造升降机的型号表示方法：

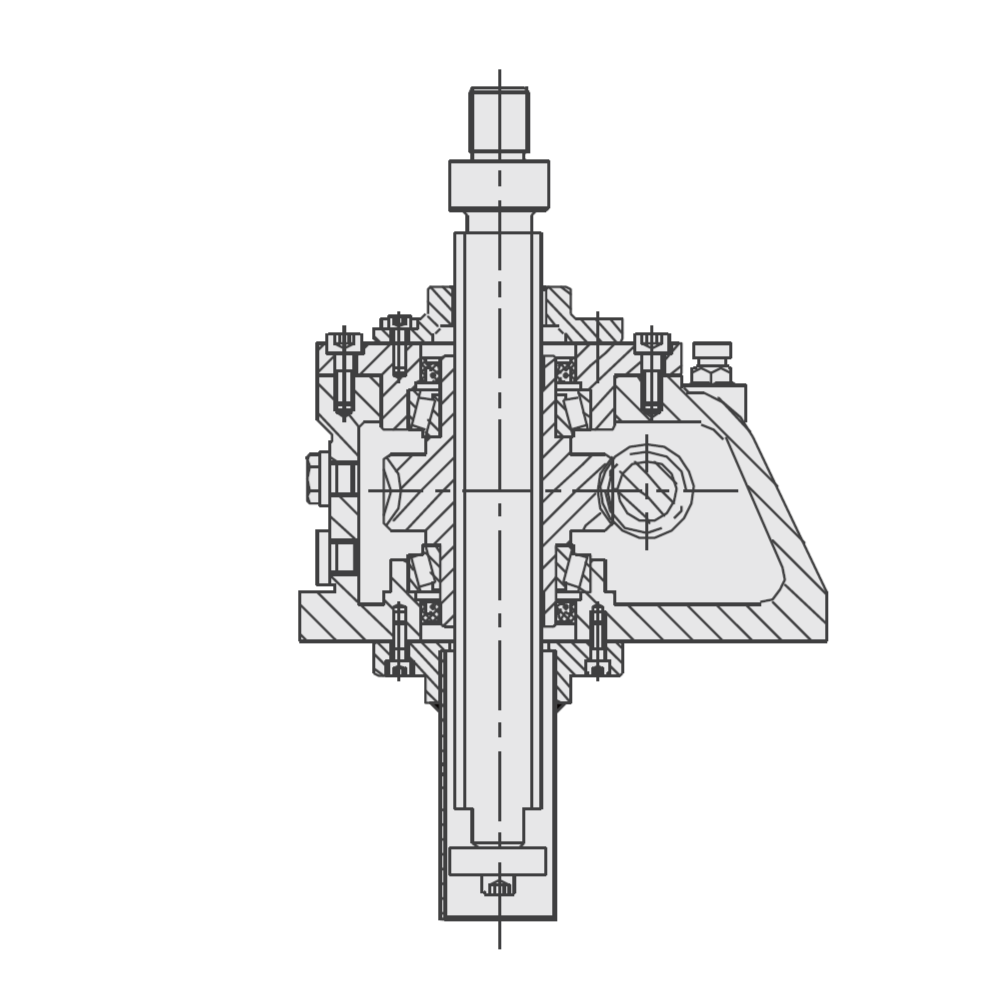

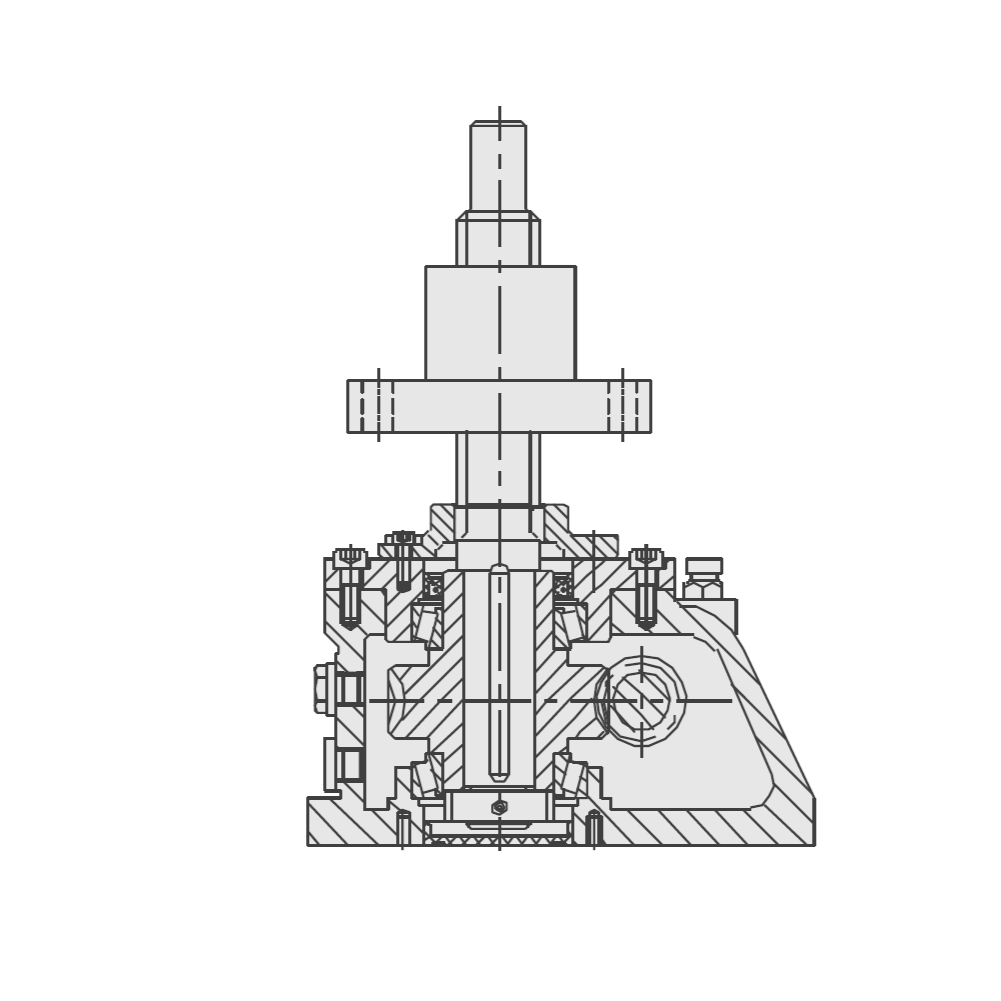

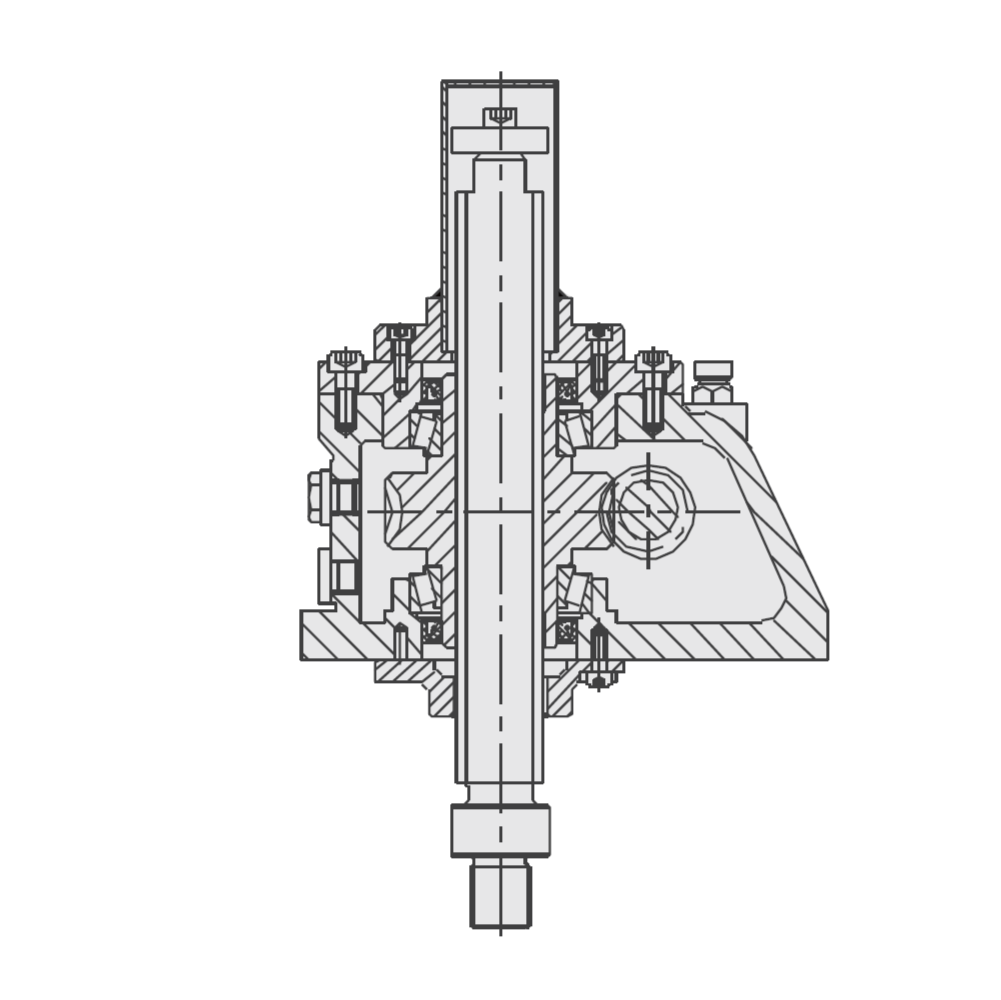

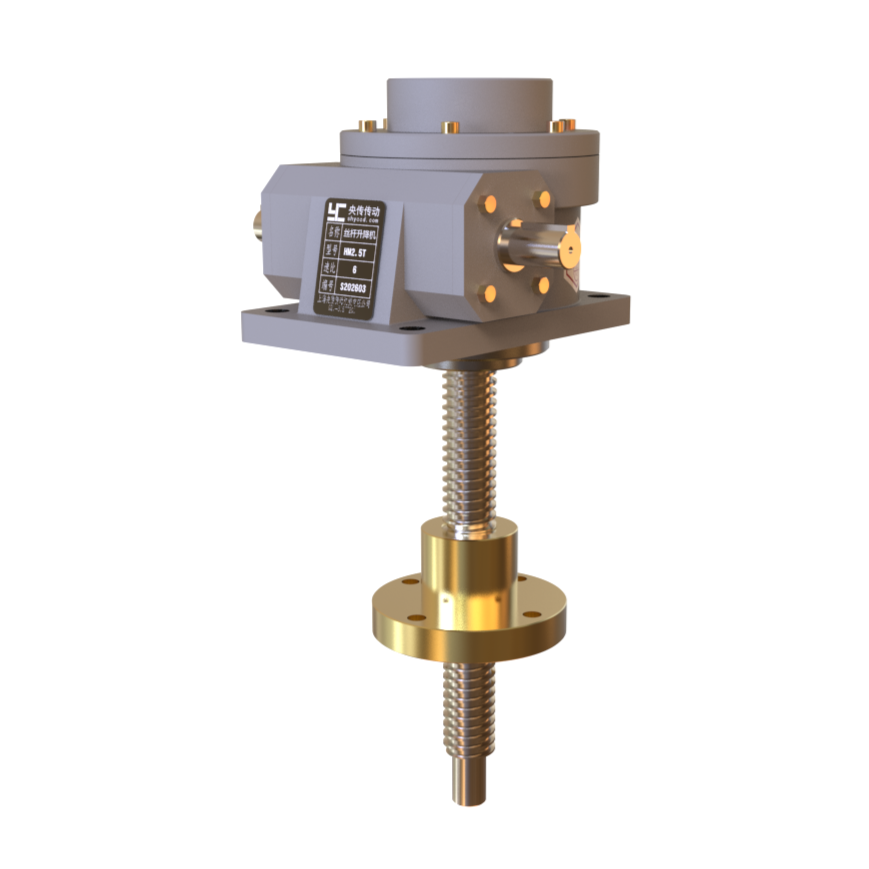

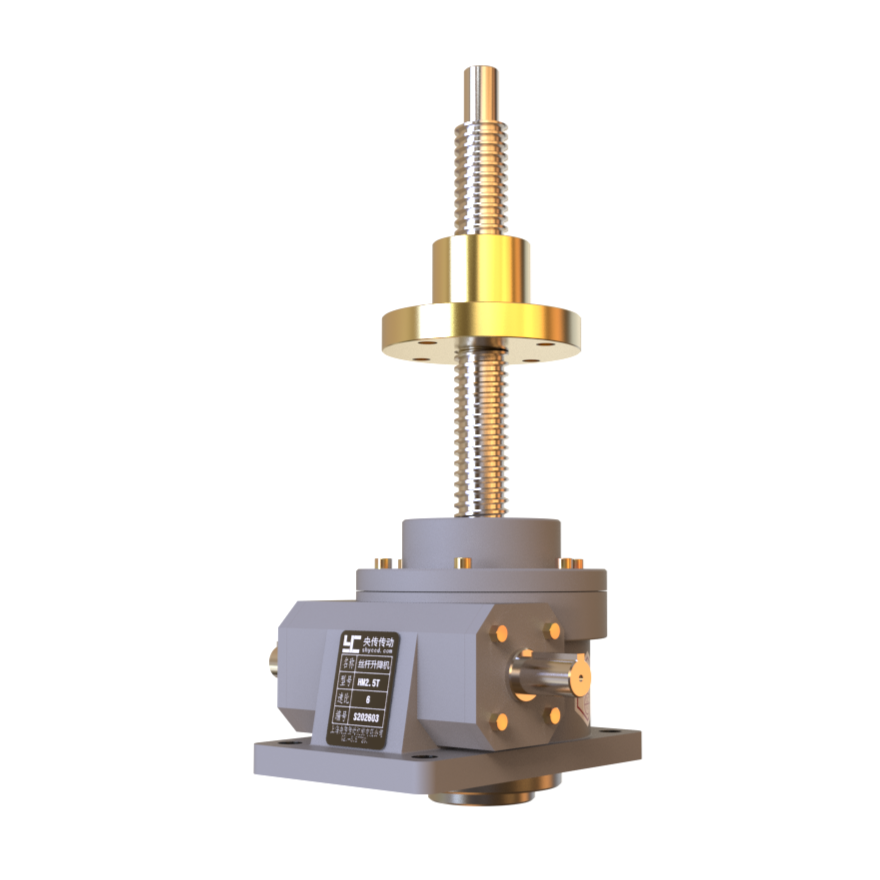

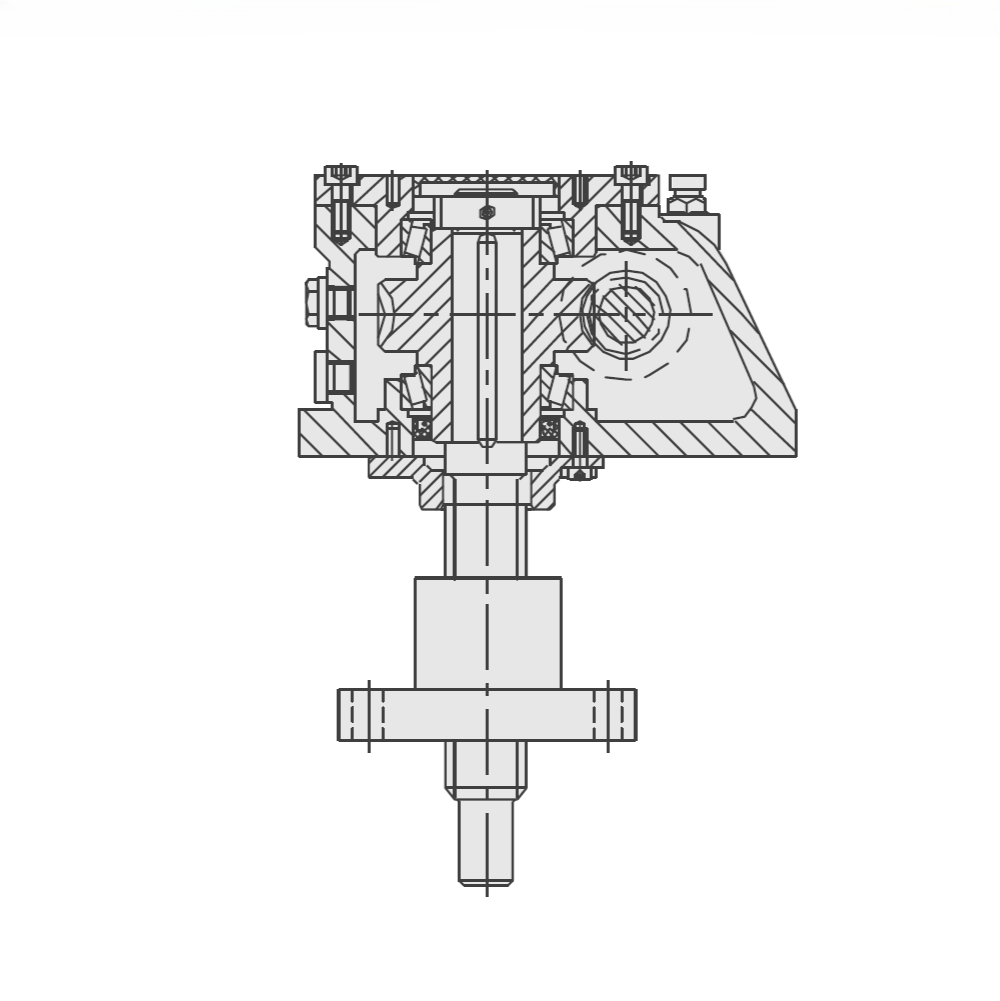

基本形式（US,DS）
蜗轮转动，丝杆上下移动并伴随附加的旋转运动（如下图）
US:押上 DS：吊下
请根据荷载方向、安装方向来选择合适的升降机（US或DS）。
丝杆轴在升降时，会产生旋转力，所以必须做好防止旋转措施。

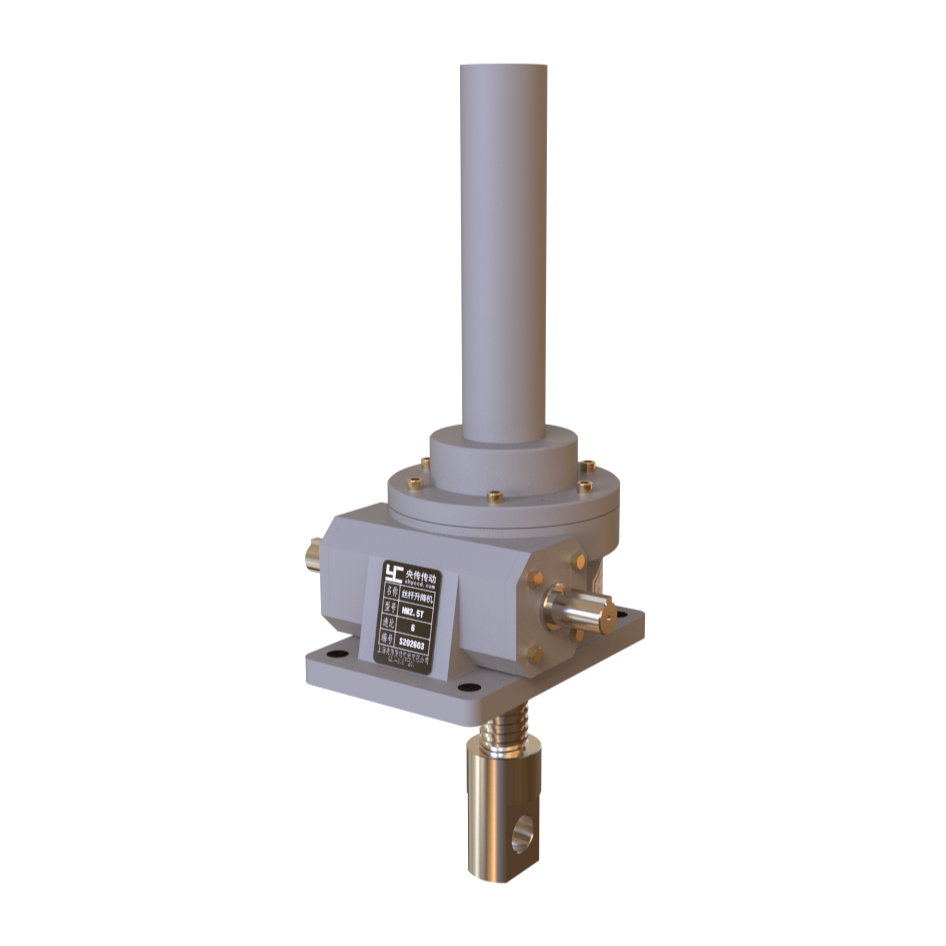

止旋构造（UM,DM）
UM:押上 DM:吊下
丝杆只能上下运动
请根据荷载方向、安装方向来选择合适的升降机（UM或DM）。
安装方位
采用III型安装方位时，底脚安装螺栓的性能等级须为10.9级以上。
YWMM（梯形丝杆类型）基本参数一览表
|
型号 |
YWMM010 |
YWMM025 |
YWMM050 |
YWMM100 |
YWMM150 |
YWMM200 |
YWMM300 |
YWMM500 |
YWMM750 |
YWMM1000 |
|
|
最大负荷（kN） |
9.80 |
24.5 |
49.0 |
98.0 |
147 |
196 |
294 |
490 |
735 |
980 |
|
|
丝杆外径（mm） |
20 |
26 |
40 |
50 |
55 |
65 |
85 |
120 |
130 |
150 |
|
|
丝杆底径d（mm） |
14.8 |
19.7 |
30.5 |
38.4 |
43.4 |
49.3 |
67 |
102 |
112 |
127 |
|
|
丝杆螺距L1（mm） |
4 |
5 |
8 |
10 |
10 |
12 |
16 |
16 |
16 |
20 |
|
|
减速比（i） |
H速度 |
5 |
6 |
6 |
8 |
8 |
8 |
10 2/3 |
10 2/3 |
10 2/3 |
12 |
|
L速度 |
20 |
24 |
24 |
24 |
24 |
24 |
32 |
32 |
32 |
36 |
|
|
综合效率η（%） |
H速度 |
21 |
21 |
22 |
22 |
20 |
20 |
19 |
15 |
13 |
13 |
|
L速度 |
12 |
12 |
14 |
15 |
14 |
13 |
11 |
10 |
8 |
8 |
|
|
容许输入最大功率（kW） |
H速度 |
0.49 |
1.0 |
2.0 |
2.8 |
3.1 |
5.0 |
8.4 |
13.4 |
14.4 |
21.4 |
|
L速度 |
0.36 |
0.40 |
0.63 |
1.4 |
2.2 |
3.2 |
4.6 |
5.7 |
7.2 |
9.4 |
|
|
空载扭矩To（Nm） |
0.29 |
0.62 |
1.4 |
2.0 |
2.6 |
3.9 |
9.8 |
19.6 |
29.4 |
39.2 |
|
|
容许输入轴扭矩*（Nm） |
19.6 |
49.0 |
153.9 |
292.0 |
292.0 |
292.0 |
735.5 |
1372.0 |
1764.0 |
2450.0 |
|
|
最大荷载时所需输入轴扭矩** |
H速度 |
6.2 |
16.1 |
48.7 |
90.7 |
149.0 |
238.1 |
400.0 |
856.0 |
1380.5 |
2040.9 |
|
L速度 |
2.9 |
7.4 |
20.0 |
45.3 |
72.3 |
124.0 |
244.0 |
453.3 |
761.3 |
1278.3 |
|
|
输入轴每回转一圈丝杆（活动螺母）轴向位移量 |
H速度 |
0.80 |
0.83 |
1.33 |
1.25 |
1.25 |
1.50 |
1.50 |
1.50 |
1.50 |
1.67 |
|
L速度 |
0.20 |
0.21 |
0.33 |
0.42 |
0.42 |
0.50 |
0.50 |
0.50 |
0.50 |
0.56 |
|
|
最大荷载时容许输入轴回转速度 |
H速度 |
750 |
600 |
400 |
300 |
200 |
200 |
200 |
150 |
100 |
100 |
|
L速度 |
1200 |
600 |
300 |
300 |
290 |
250 |
180 |
120 |
90 |
70 |
|
|
最大荷载时丝杆回转扭矩（Nm） |
20.1 |
65.1 |
201.5 |
503.6 |
813.2 |
1287.7 |
2531.9 |
5551.3 |
8921.8 |
13878.3 |
|
**包括无负荷空转扭矩的数值。
