HMB滚珠丝杆升降机

发布时间: 2006-03-03 09:49

引进日本标准，并作优化与改进。

作用：起升、下降，借助辅助水平推进、翻装，和各种高度、角度、位置的调整等。

特点：结构简单，体积小，重量轻，安装方便。

基本参数：承载能力：1T-100T；%ED：≤30%；电机驱动、液压驱动、气压驱动、手轮驱动，特别适合电机驱动，可满足定位精度有较高要求的场合。

1、结构示意图：

结构形式	丝杆运动型		螺母运动型

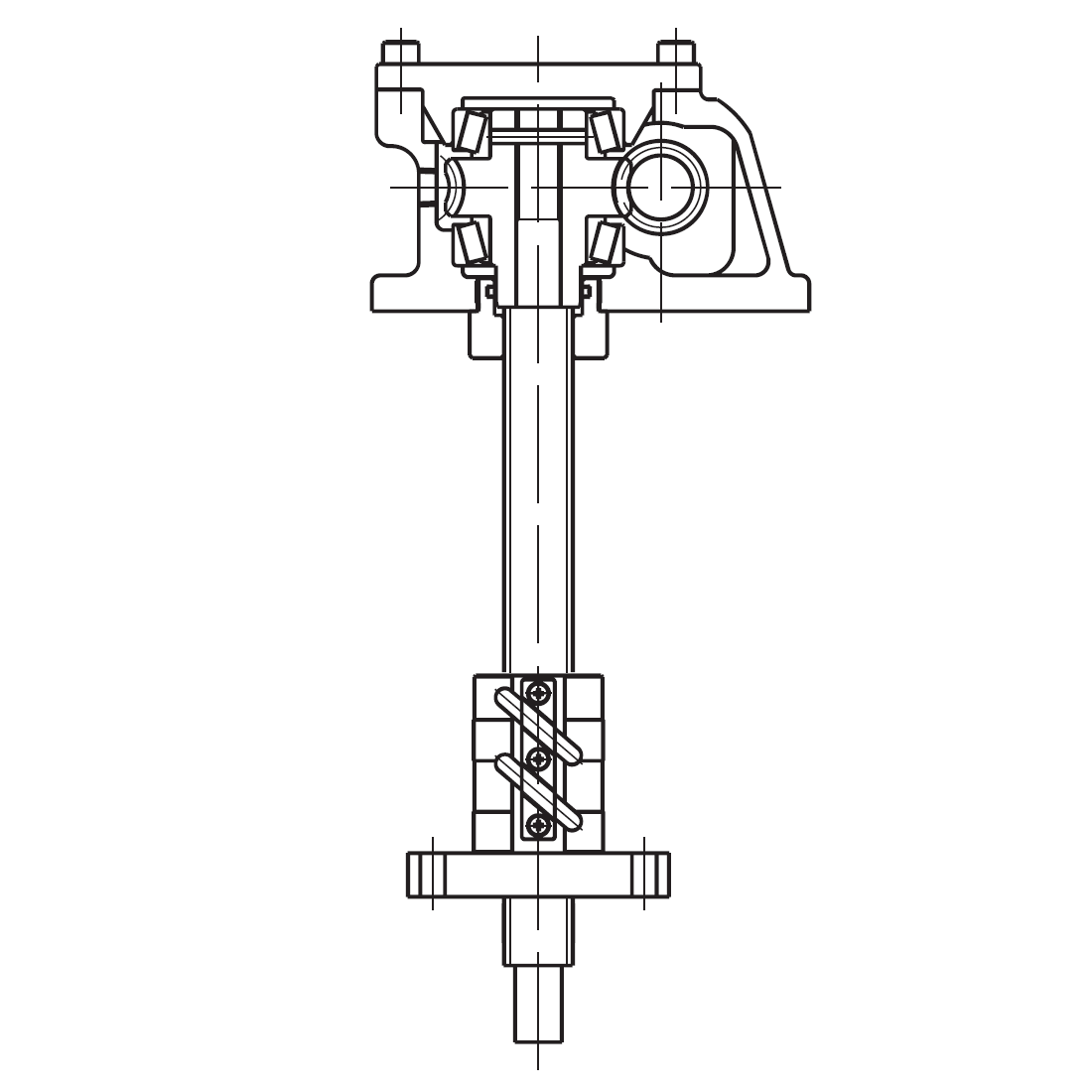

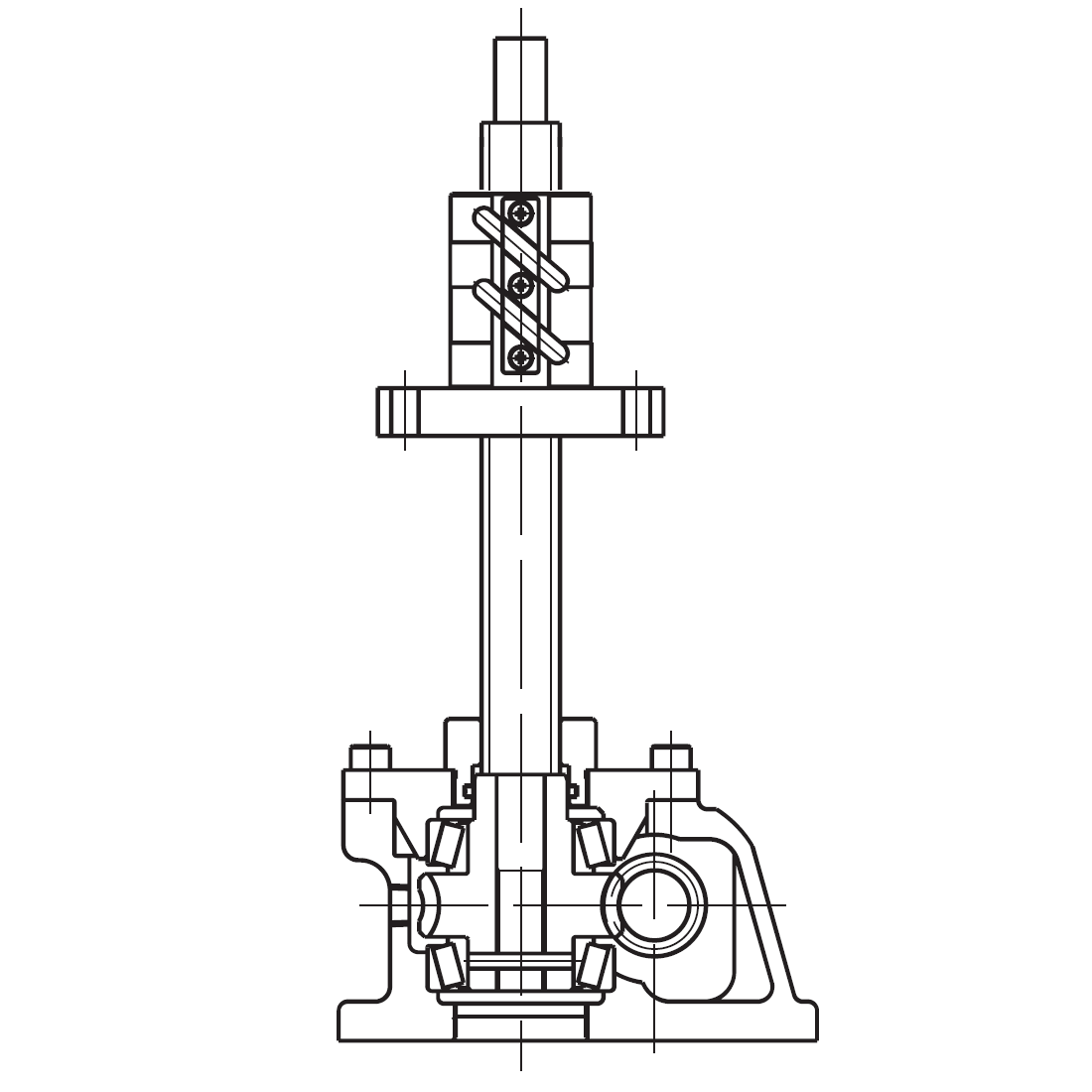

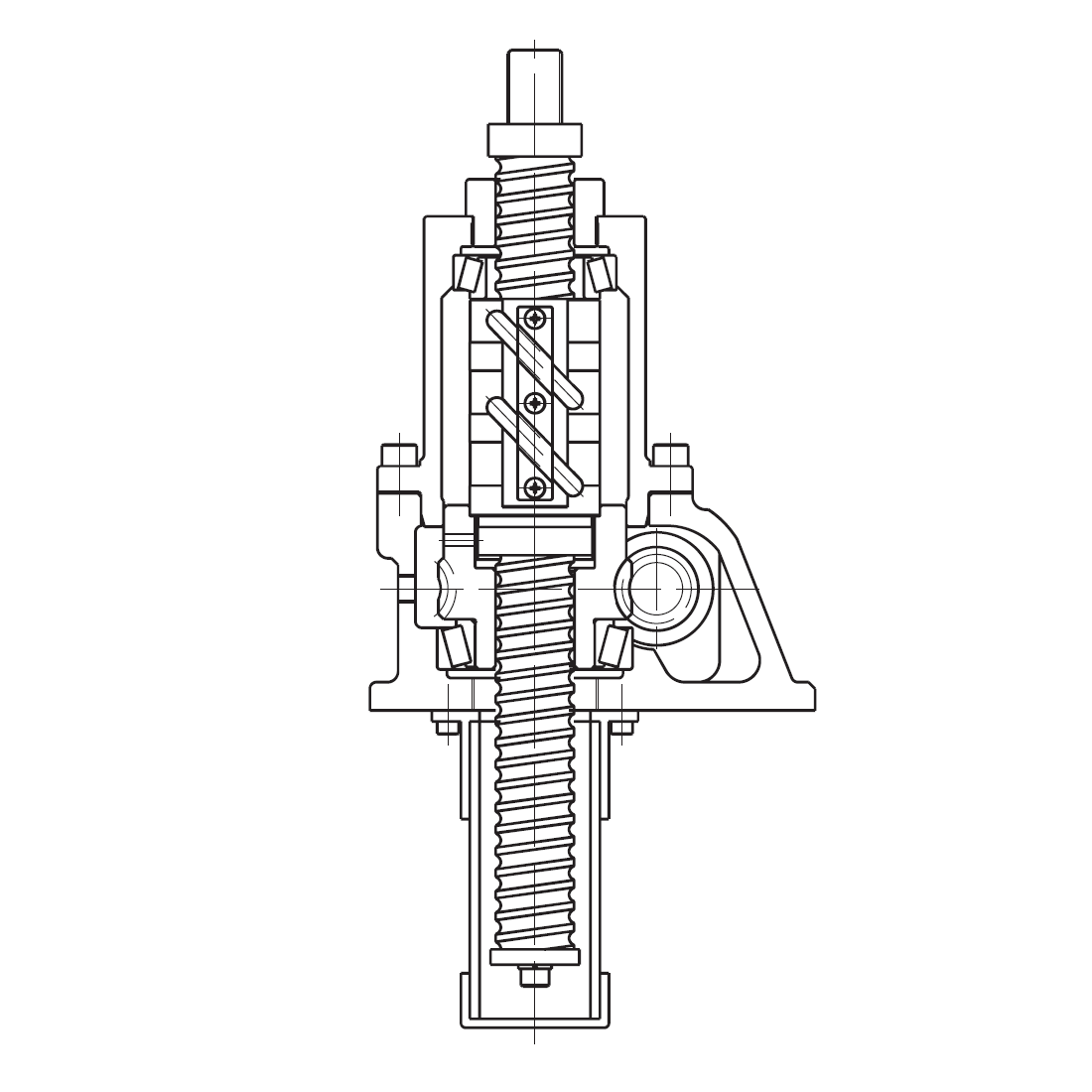

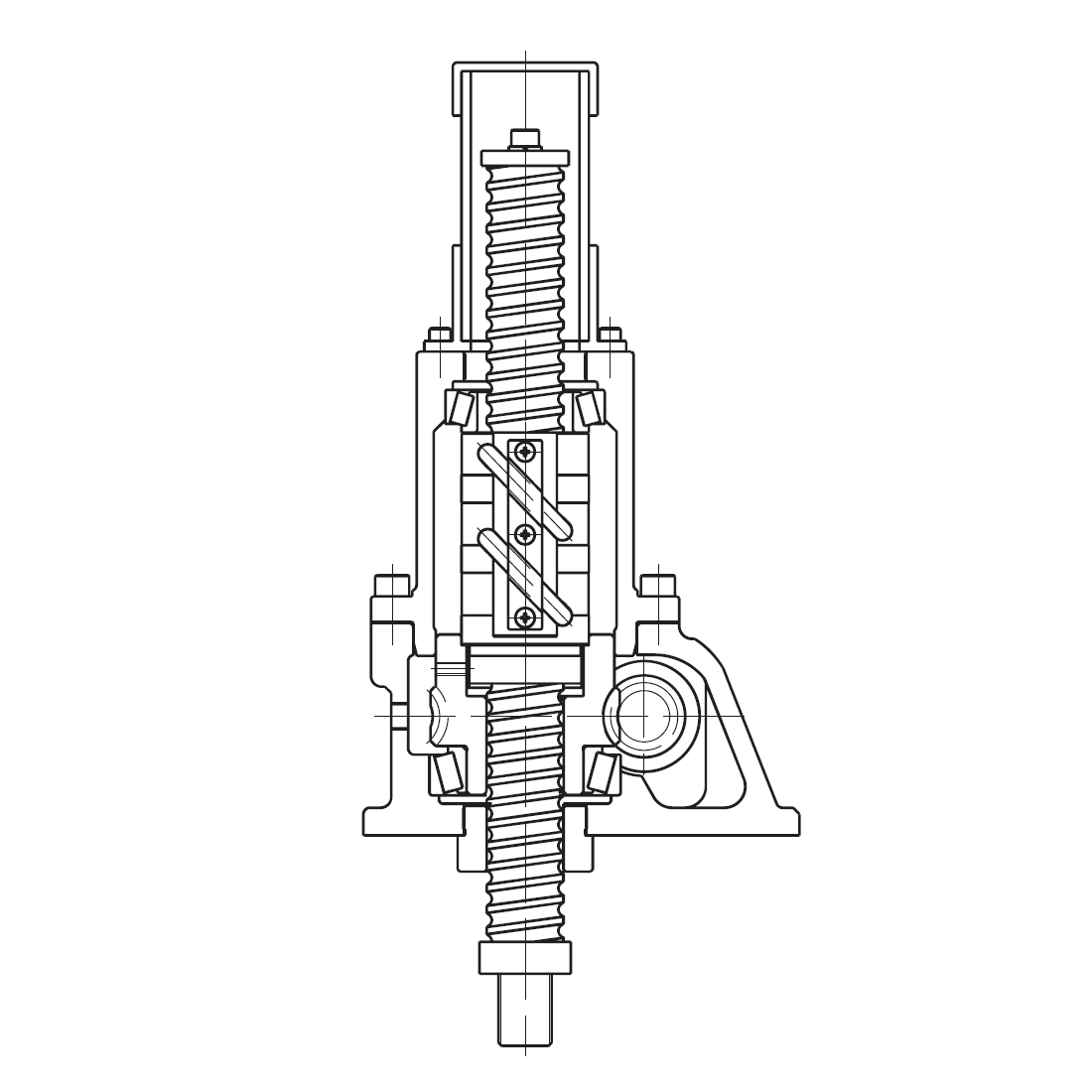

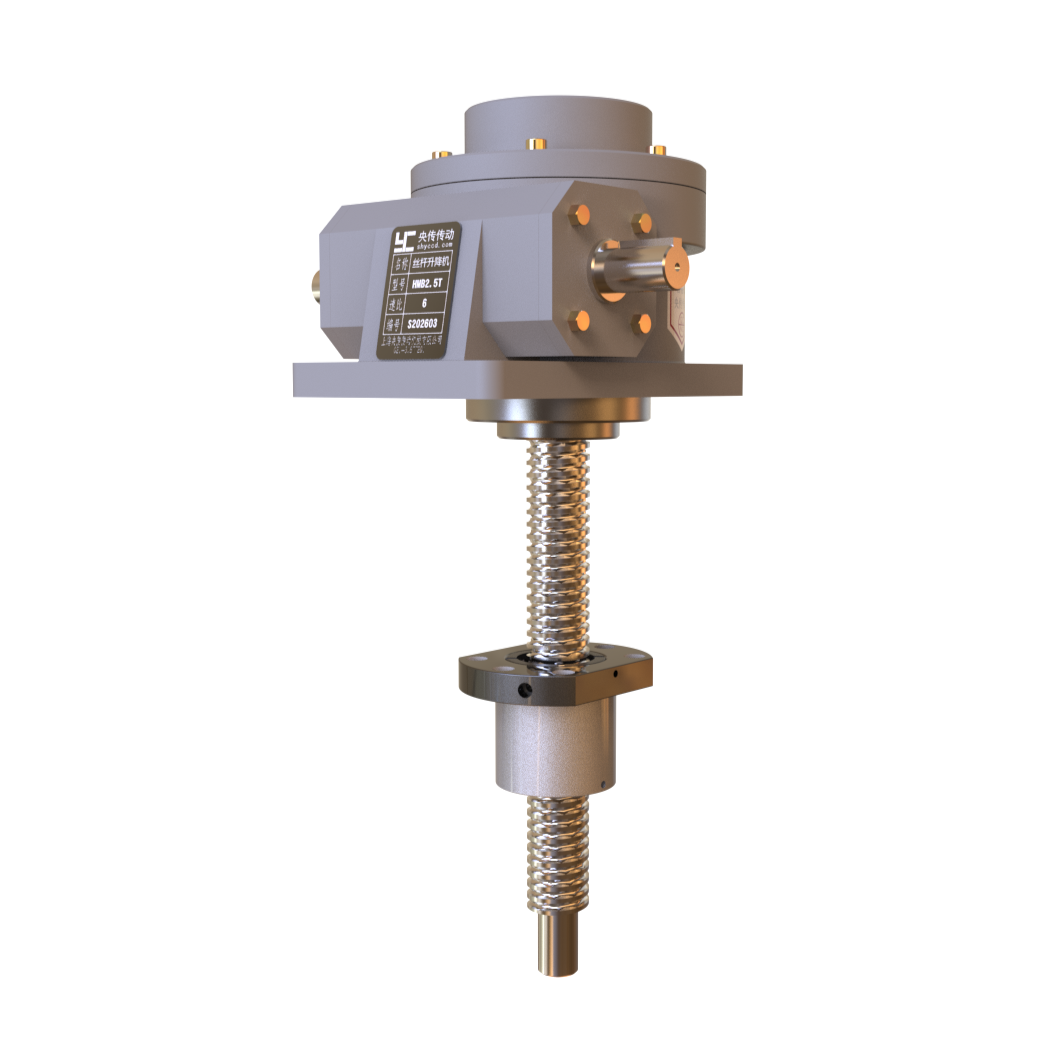

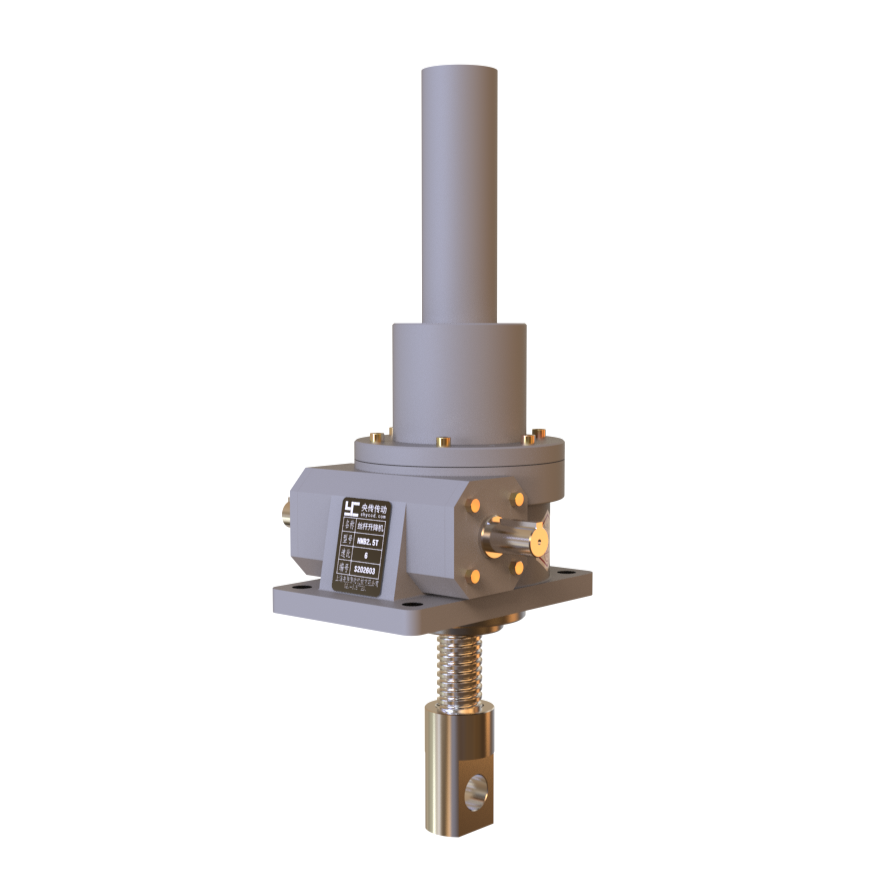

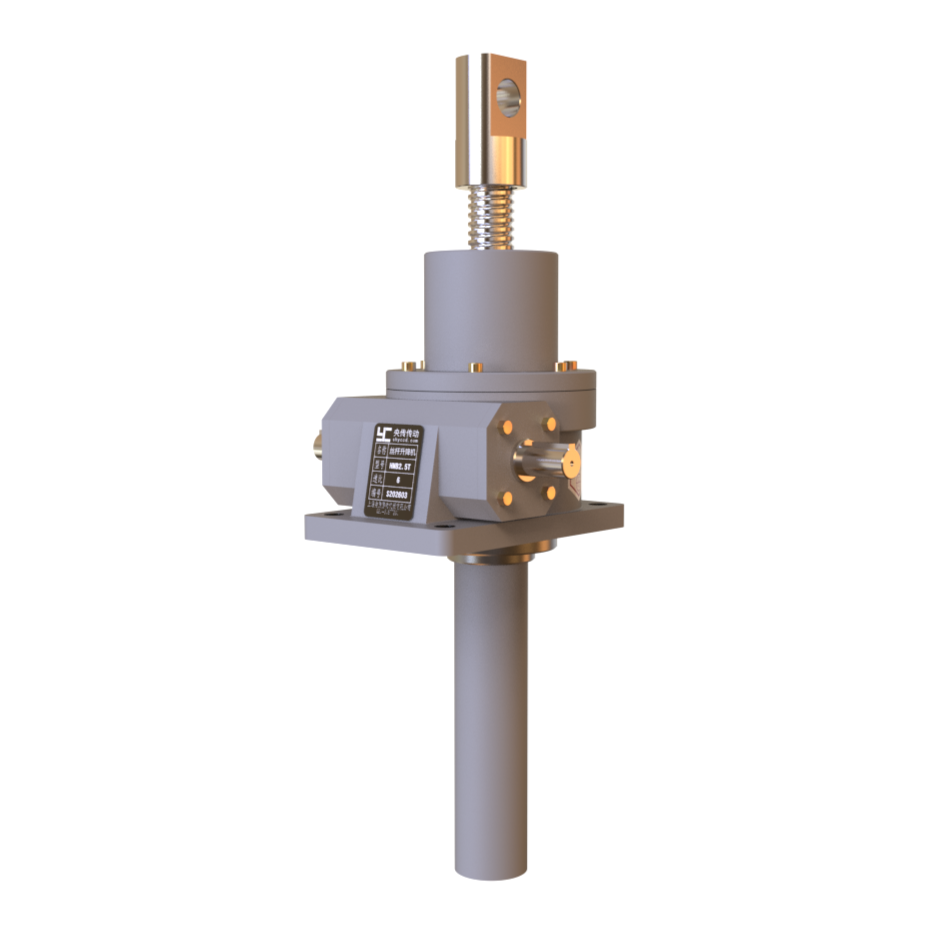

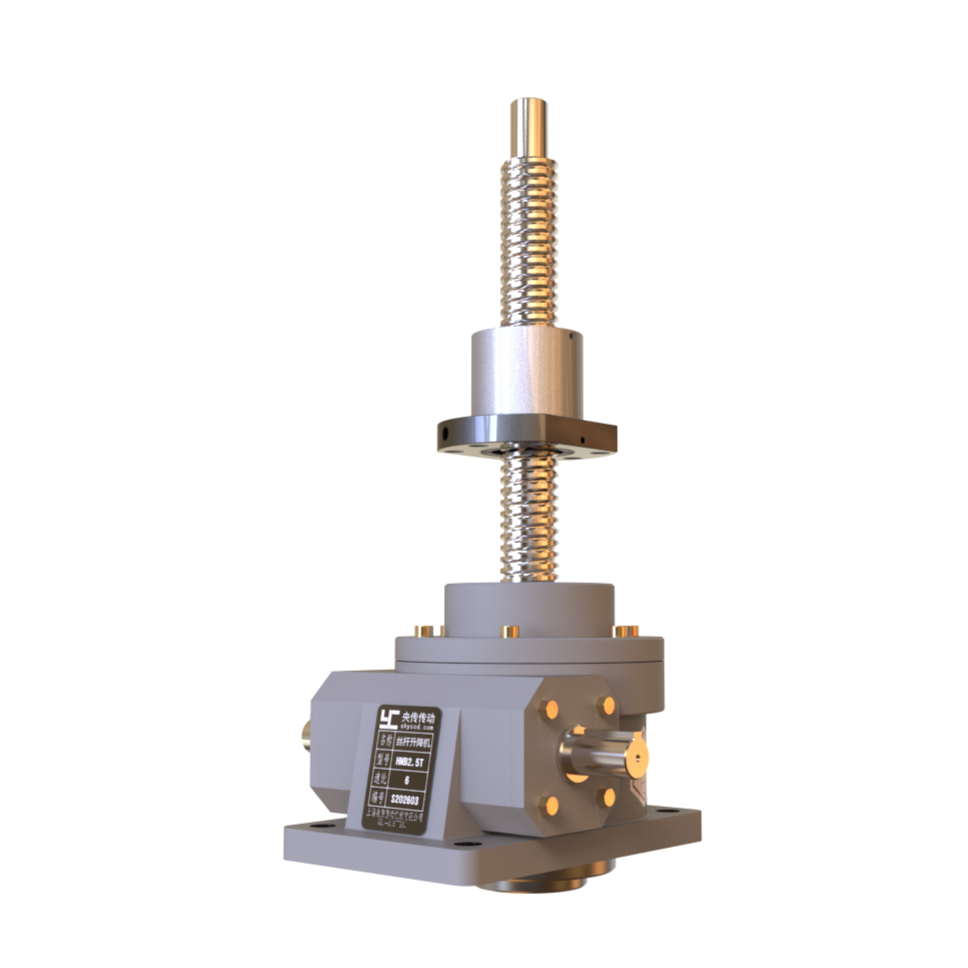

输出形式	HMB...1A	HMB...1B	HMB...2A	HMB...2B
结构图
说明	丝杆在升降时，会产生旋转力，所以必须做好防止旋转措施。如设备不便做防止旋转措施，可选择止旋结构（F），丝杆只上下移动并不产生旋转力。		活动螺母构造，丝杆轴旋转，活动螺母移动。丝杆轴端为圆柱形，所以在长行程时。在轴端采用轴承支撑，可以得到更好的传动效果。

2、基本参数表：

型号		HMB1T	HMB2.5T	HMB5T	HMB10T	HMB15T	HMB20T	HMB30T	HMB50T
最大载荷（kN）		9.8	24.5	49.0	98.0	147	196	294	490
丝杆外径（mm）		20	25	40	50	55	63	80	100
丝杆底径d（mm）		17.5	21.4	31.3	39.1	43.1	55.7	74.8	87
丝杆螺距L1（mm）		5	5	10	10	10	10	10	20
减速比i	H速度	5	6	6	8	8	8	32/3	32/3
减速比i	L速度	20	24	24	24	24	24	32	32
输入轴每回转一圈丝（活动螺母）轴向位移量（mm）	H速度	1	0.83	1.67	1.25	1.25	1.25	0.937	1.88
输入轴每回转一圈丝（活动螺母）轴向位移量（mm）	L速度	0.25	0.21	0.42	0.42	0.42	0.42	0.3125	0.63
综合效率 η	H速度	0.45	0.45	0.45	0.45	0.45	0.45	0.45	0.45
综合效率 η	L速度	0.35	0.35	0.35	0.35	0.35	0.35	0.35	0.35
容许输入最大功率（kW）	H速度	0.54	1.3	2.2	3.6	4.0	5.5	8.9	13.3
容许输入最大功率（kW）	L速度	0.27	0.63	1.0	1.9	2.1	2.8	4.1	6.5
最大载荷时所需 * 输入轴扭矩 (N·m)	H速度	2.8	9.0	21.5	39.1	77.0	104.5	169.6	317.5
最大载荷时所需 * 输入轴扭矩 (N·m)	L速度	1.4	0.63	1.0	1.9	2.1	2.8	4.1	6.5
空载扭矩 (N·m)		0.29	0.62	1.4	2.0	2.6	3.9	9.8	19.6
箱体材料		球磨铸铁
箱体重量（kg）		5.3	7.3	17	24	30	38	113	236
每 100mm 丝杆重量(kg)		0.2	0.32	0.8	1.3	1.6	2.15	6	8
润滑方式		一般采用飞溅润滑
冷却方式		自然冷却
一般环境条件		环境温度：-10℃~40℃，空旷场地通风良好，海拔高度 1000 米以下，一般工厂灰层。
特殊环境条件		高温、低温、灰层多，化学作用（酸、碱等），露天（直接日照、冰、水淋等），请咨询。
