YMRV系列蜗轮蜗杆减速机
发布时间: 2015-09-25 10:26

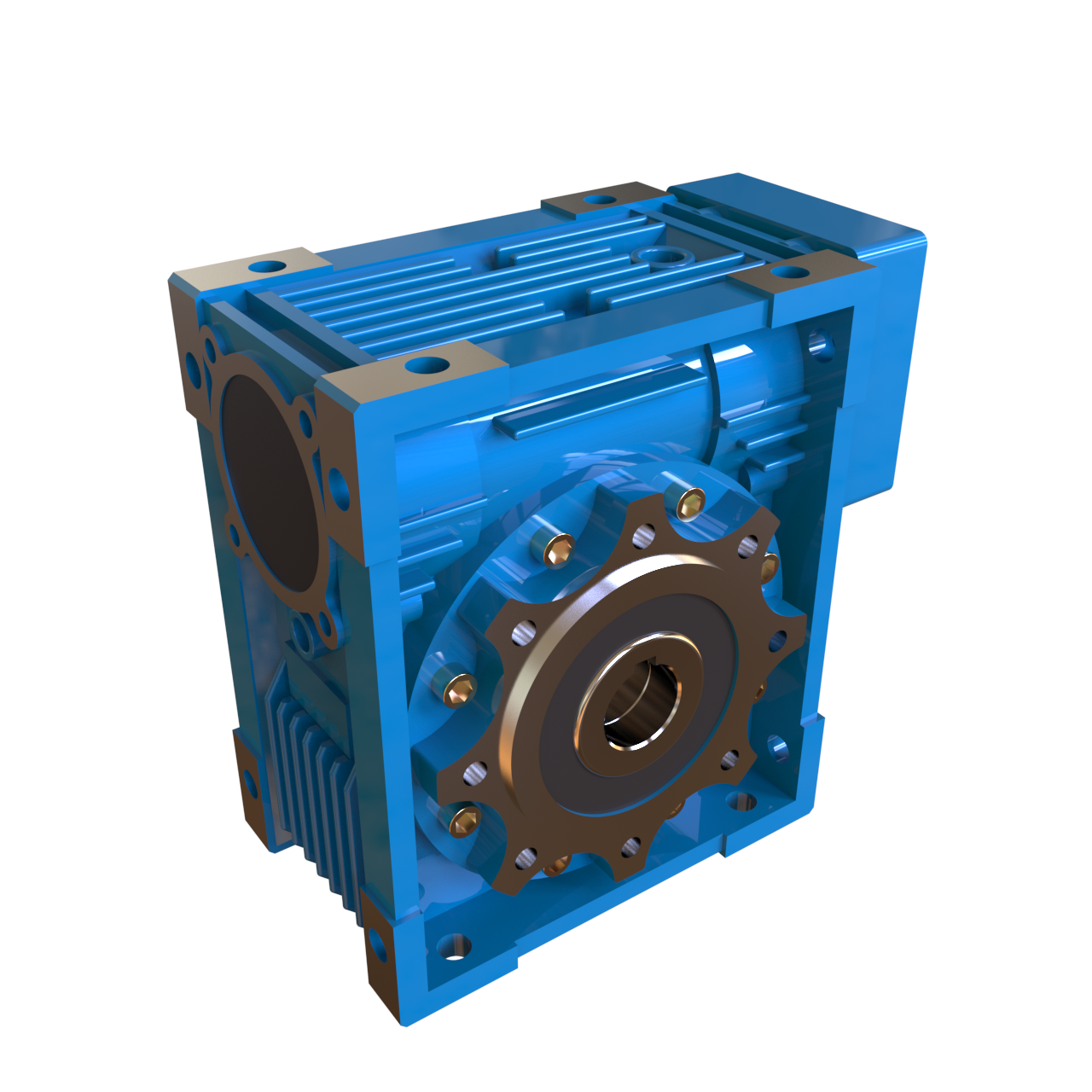

产品在符合按国家标准GB10085-88蜗杆轮参数基础之上，蜗轮蜗杆减速机吸取国内外最先进科技，独具新颖一格的“方箱型”外结构，箱体外形美观，以优质铝合金压铸而成。RV蜗轮蜗杆减速机目前已广泛应用于冶金、矿山、输送、水利、化工、食品、饮料、纺织、烟草、包装、环保等众多行业和领域工艺装备的机械减速装置，深受用户的好评、是目前现代工业装备实现大速比低噪音、高稳定机械减速传动控制装置的最佳选择。

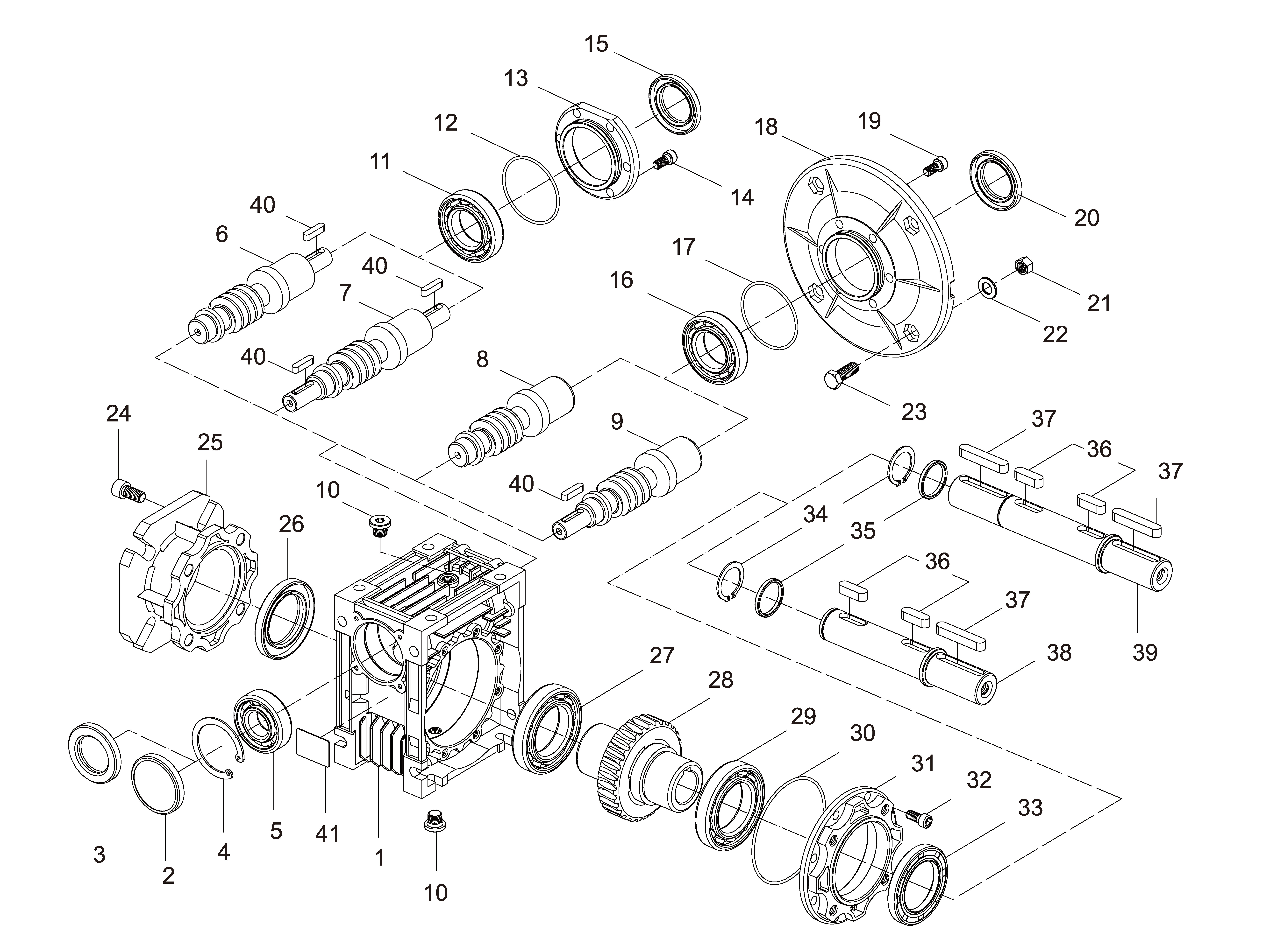

1、结构分解图
|
1、箱体
| 2、油封盖 | 3、油封 | 4、孔用挡圈 | 5、轴承 |
6、轴输入蜗杆 | 7、双轴输入蜗杆 | 8、孔输入蜗杆 | 9、孔输入轴输入蜗杆 | 10、油塞 |
11、轴承 | 12、O型橡胶密封圈 | 13、轴承座 | 14、内六角螺钉 | 15、油封 |
16、轴承 | 17、O型橡胶密封圈 | 18、输入法兰 | 19、内六角螺钉 | 20、油封 |
21、外六角螺母 | 22、垫圈 | 23、外六角螺栓 | 24、内六角螺钉 | 25、输出法兰 |
26、油封 | 27、轴承 | 28、蜗轮 | 29、轴承 | 30、O型橡胶密封圈 |
31、输出端盖 | 32、内六角螺钉 | 33、油封 | 34、轴用挡圈 | 35、垫圈 |
36、键 | 37、键 | 38、单向输出轴 | 39、双向输出轴 | 40、键 |
41、铭牌 |
|
|
|
|
2、性能特点 2.1、机械结构紧凑、体积轻巧、小型高效； 2.2、热交换性能好，散热快； 2.3、安装简易、灵活轻捷、性能优越、易于维护检修； 2.4、传动速比大、扭矩大、承受过载能力高； 2.5、运行平稳,噪音小,经久耐用； 2.6、适用性强、安全可靠性大。 | 3、型号表示方法
YRV 63 - 30 - FA1.1 - SZ
YRV:YRV蜗轮蜗杆减速机
63:机座号（蜗轮蜗杆中心距）
30:传动比
FA1.1:输入端FA法兰（1.1表示1.1kw-4p电机，自配电机标注法兰规格如90B5）
SZ:输出端双轴输出 |
4、技术参数 功率：0.06KW~7.5KW 转矩：2.6Nm~2379Nm 传动比：7.5~100 | 5、主要材料
外壳：铝合金（机座025~090），铸铁（机座110~150）
蜗杆：20Cr，渗碳淬火，齿面硬度58~62HRC，精磨后保持渗碳层厚度0.3~0.5mm
蜗轮：耐磨镍青铜 |
6、输入端表示方法
7、输出端表示方法
F1（法兰1）
|
|
F2（法兰2）
|

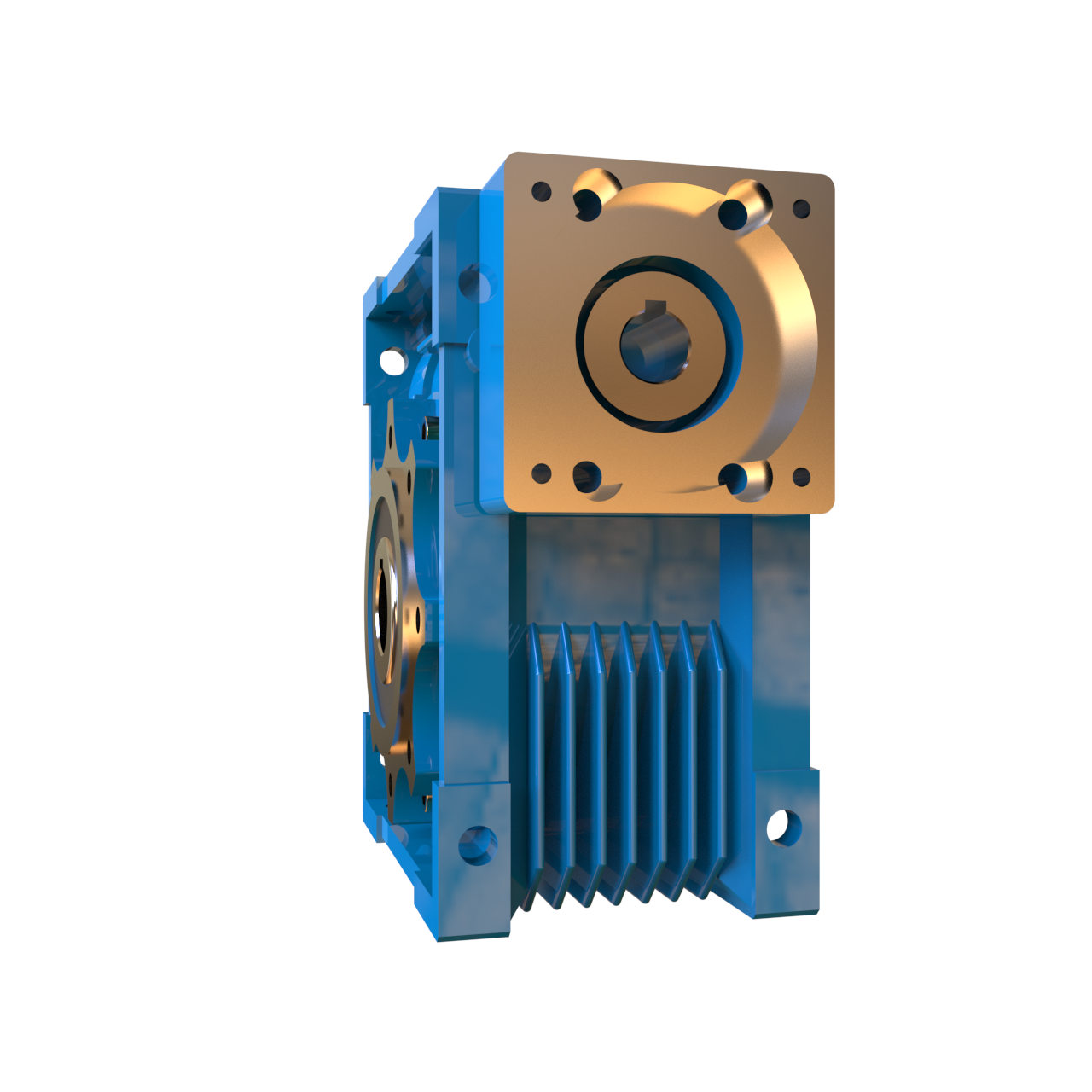

DZ1（单轴1）
|
DZ2（单轴2）
|

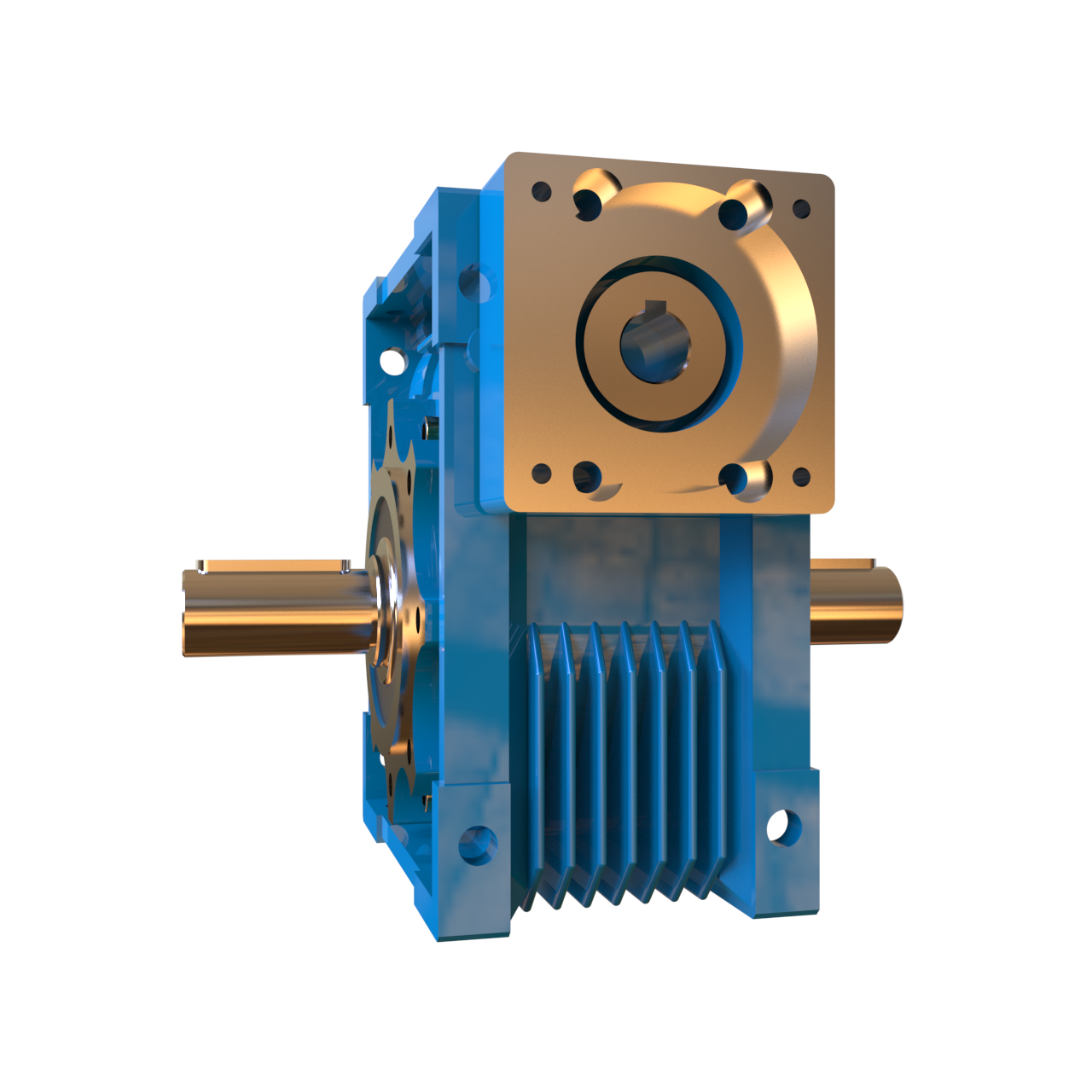

SZ（双轴）
|
