90年代引进，并在JB标准的基础上作优化和改进。
作用：起升、下降，借助辅助水平推进、翻装，和各种高度、角度、位置的调整等。
特点：结构简单，高度模块化，安装方便，应用基础广，性价比高。
基本参数：承载能力：0.5T-150T；%ED：≤20%；电机驱动、液压驱动、气压驱动、手轮驱动，特别适合手轮驱动。
1、结构示意图：

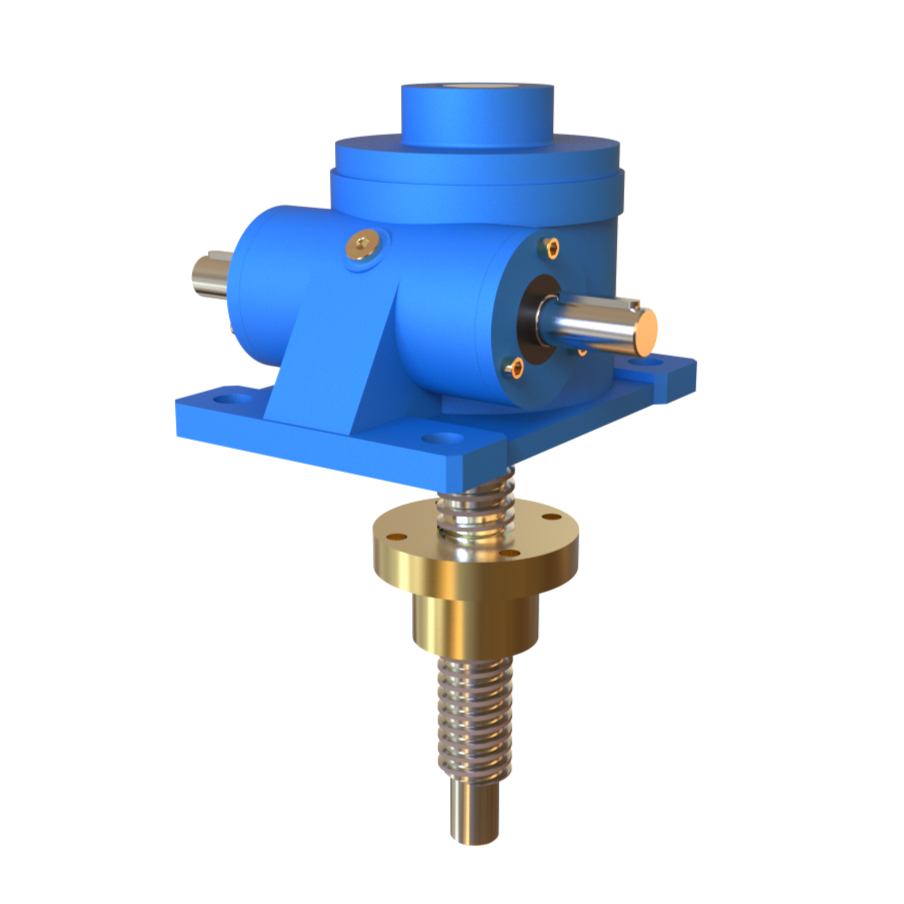

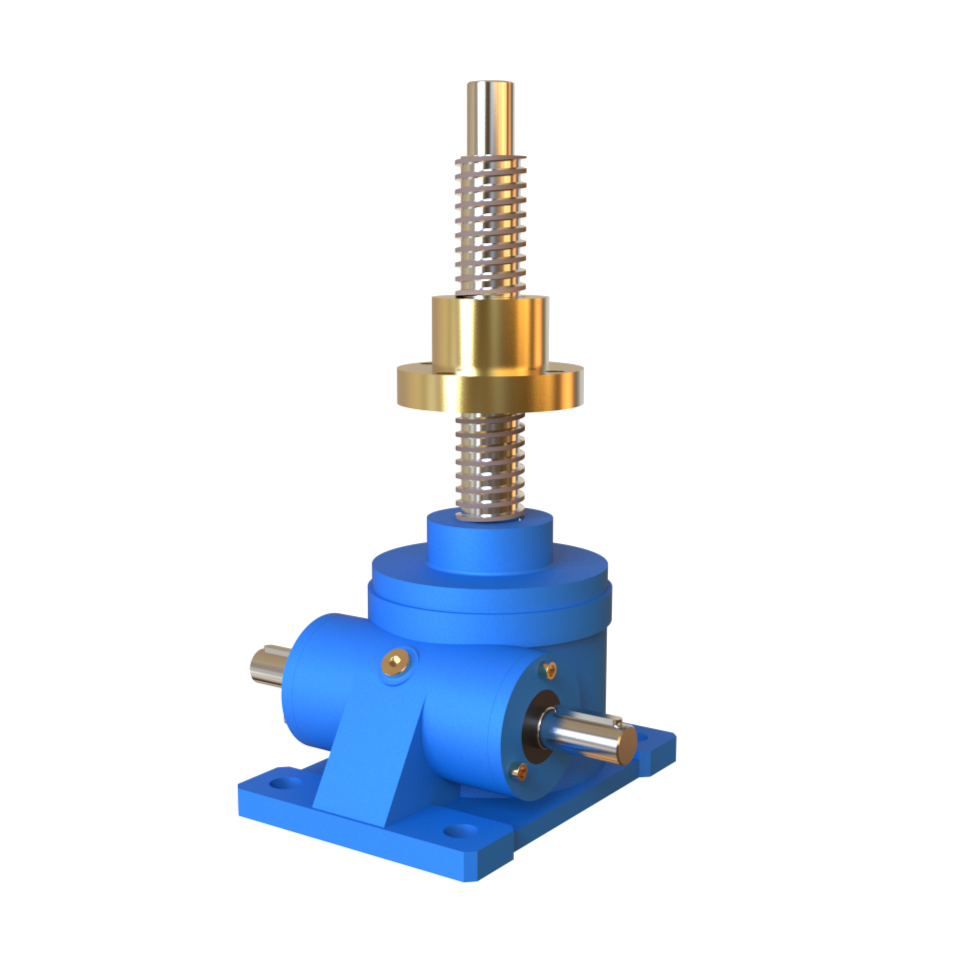

结构形式 | 丝杆运动型 | 螺母运动型
|

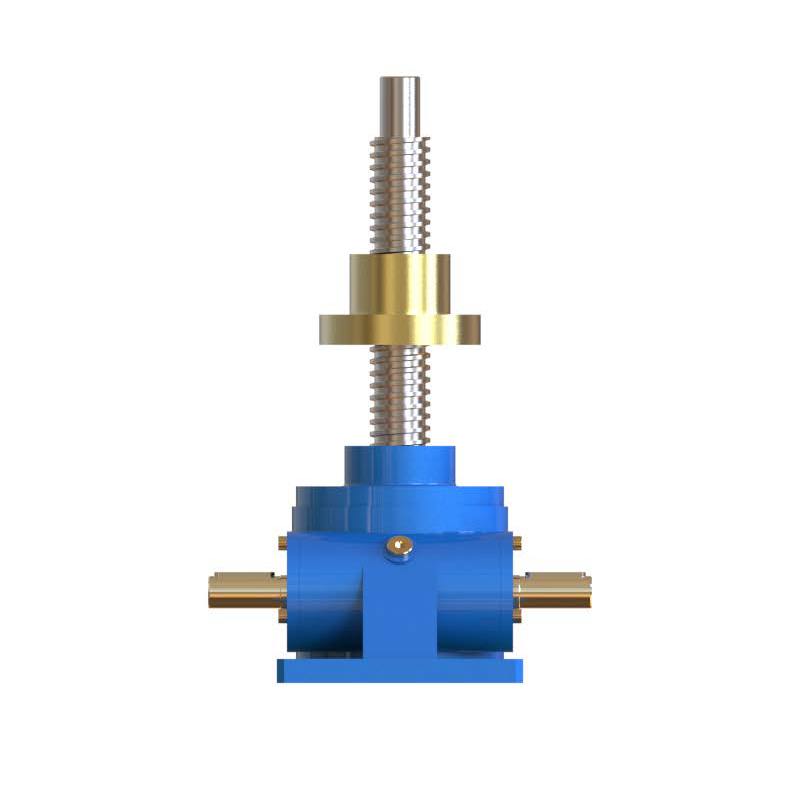

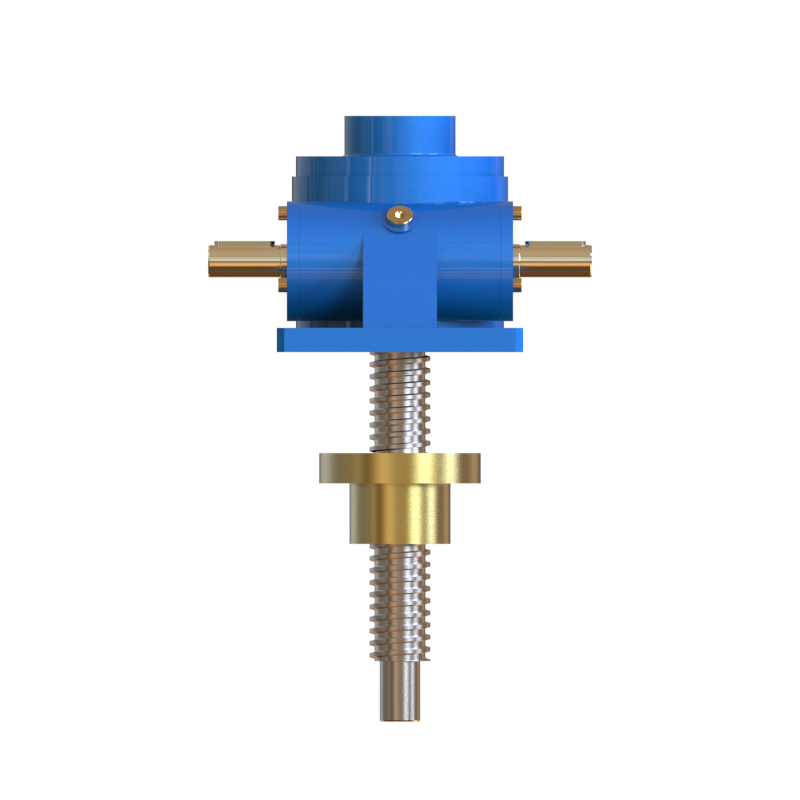

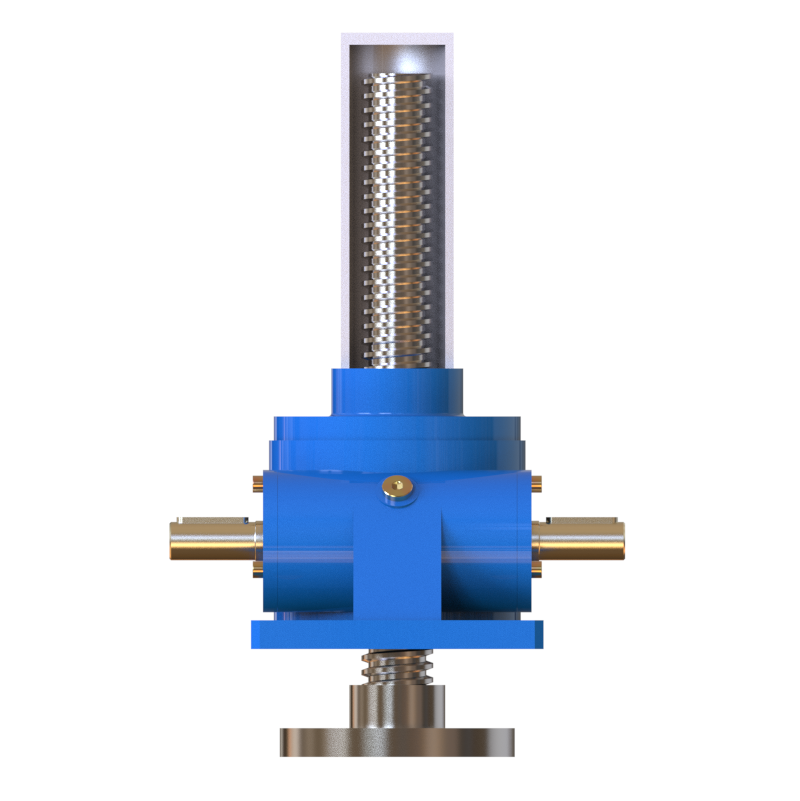

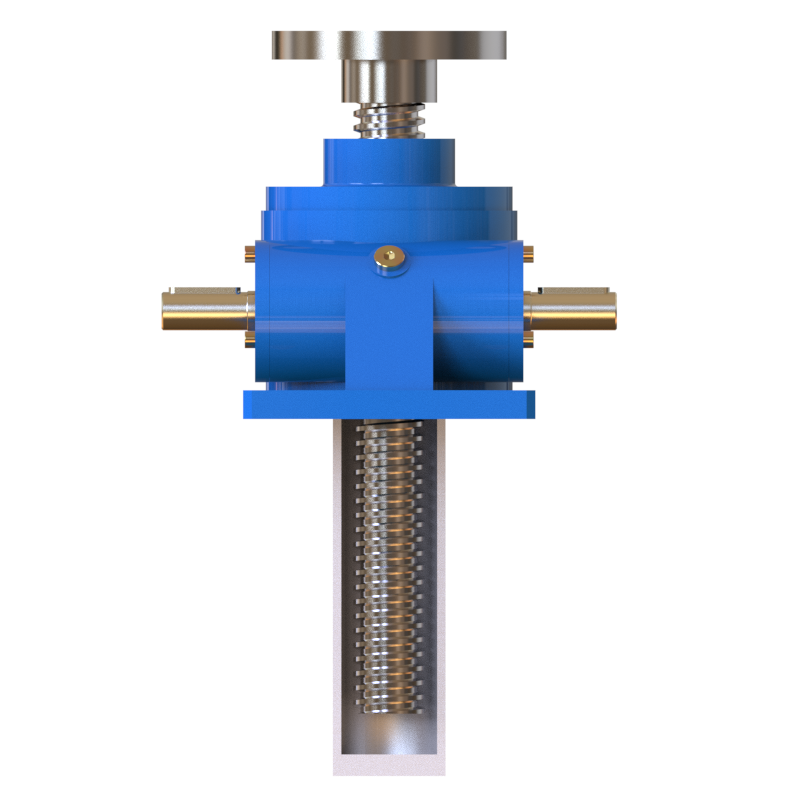

输出形式 | HW...1A | HW...1B | HW...2A | HW...2B |
结构图 |
|
|
|
|
说明 | 丝杆在升降时，会产生旋转力，所以必须做好防止旋转措施。 如设备不便做防止旋转措施，可选择止旋结构（F），丝杆只上下移动并不产生旋转力。 | 活动螺母构造，丝杆轴旋转，活动螺母移动。丝杆轴端为圆柱形，所以在长行程时。在轴端采用轴承支撑，可以得到更好的传动效果。 |

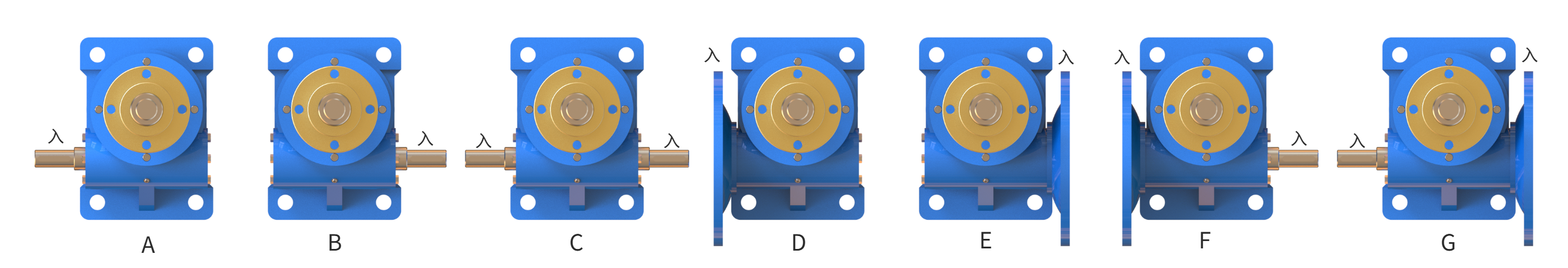

2、输入方式
3、常用的丝杆头部形式
 |  |  |  |  |  |
圆柱端I
| 法兰端II | 螺纹端III | 销孔端IV | 叉销端V | 球形铰接端VI |
4、基本参数表：
型号 | HW1T | HW2.5T | HW5T | HW10T | HW20T | HW25T | HW35T | HW50T | HW100T | HW120T |
最大载荷（kN） | 10 | 25 | 50 | 100 | 200 | 250 | 350 | 500 | 1000
| 1200 |
丝杆外径（mm） | 24 | 30 | 40 | 58 | 65 | 90 | 100 | 120 | 160 | 180 |
丝杆底径d（mm） | 17.9 | 22.9 | 30.5 | 42.5 | 49.3 | 72 | 78 | 102 | 135 | 150 |
丝杆螺距L1（mm） | 4 | 6 | 7 | 12 | 12 | 16 | 20 | 20 | 24 | 24 |
减速比 i | H速度 | 6 | 6 | 6 | 8 | 8 | 32/3 | 32/3 | 32/3 | 12 | 12 |
L速度 | 24 | 24 | 24 | 24 | 24 | 32 | 32 | 32 | 36 | 36 |
输入轴每转丝杆（螺母） 轴向位移量（mm） | H速度 | 0.667 | 1 | 1.167 | 1.5 | 1.5 | 1.5 | 1.85 | 1.85 | 2 | 2 |
L速度 | 0.167 | 0.25 | 0.292 | 0.5 | 0.5 | 0.5 | 0.625 | 0.625 | 0.667 | 0.667 |
综合效率 η | H速度 | 0.21 | 0.23 | 0.21 | 0.23 | 0.21 | 0.19 | 0.18 | 0.15 | 0.13 | 0.12 |
L速度 | 0.13 | 0.14 | 0.12 | 0.15 | 0.13 | 0.11 | 0.11 | 0.11 | 0.10 | 0.08 |
箱体材料 | 球磨铸铁 |
箱体重量（kg）
| 4 | 7.3 | 16.2 | 25 | 36 | 68 | 87 | 420 | 1010 | 1520 |
每 100mm 丝杆重量 (kg) | 0.3 | 0.45 | 0.82 | 1.67 | 2.15 | 4.2 | 5.18 | 7.45 | 13.6 | 17.3 |
润滑方式 | 一般采用飞溅润滑 |
冷却方式 | 自然冷却 |
一般环境条件 | 环境温度：-10℃~40℃，空旷场地通风良好，海拔高度 1000 米以下，一般工厂灰层。 |
特殊环境条件 | 高温、低温、灰层多，化学作用（酸、碱等），露天（直接日照、冰、水淋等），请咨询。 |
"*"包括无负荷空载扭矩的数值。
5、应用举例
6、布置形式举例
| 两台联动 |
直线型 | T型 |
| 四台联动 |
T型 |
U型 | H型 |
| 八台联动 |
H发展型 |
2H型 |
