HW系列蜗轮丝杆升降机是通过蜗轮传动丝杆完成提升、下降、推进、翻转等功能，是一种基础起重部件。广泛的用于机械、冶金、化工、医疗、文化、卫生等行业，具有结构紧凑、体积小、重量轻、安装方便、使用灵活、可靠性好、稳定性高、使用寿命长等优点，可以用电动机或其他动力直接带动，也可以手动。本系列蜗轮丝杆升降机可以自锁，承载能力1-120T，最高输入转速1500r/min，最大提升速度3m/min，有不同的结构形式和装配方式，工作环境温度在-20-100℃之间，提升高度按客户要求制造。
90年代引进，并在JB标准的基础上作优化和改进。
作用：起升、下降，借助辅助水平推进、翻装，和各种高度、角度、位置的调整等。
特点：结构简单，高度模块化，安装方便，应用基础广，性价比高。
基本参数：承载能力：0.5T-150T；%ED：≤30%；电机驱动、液压驱动、气压驱动、手轮驱动，特别适合电机驱动。
1、结构示意图：
结构形式

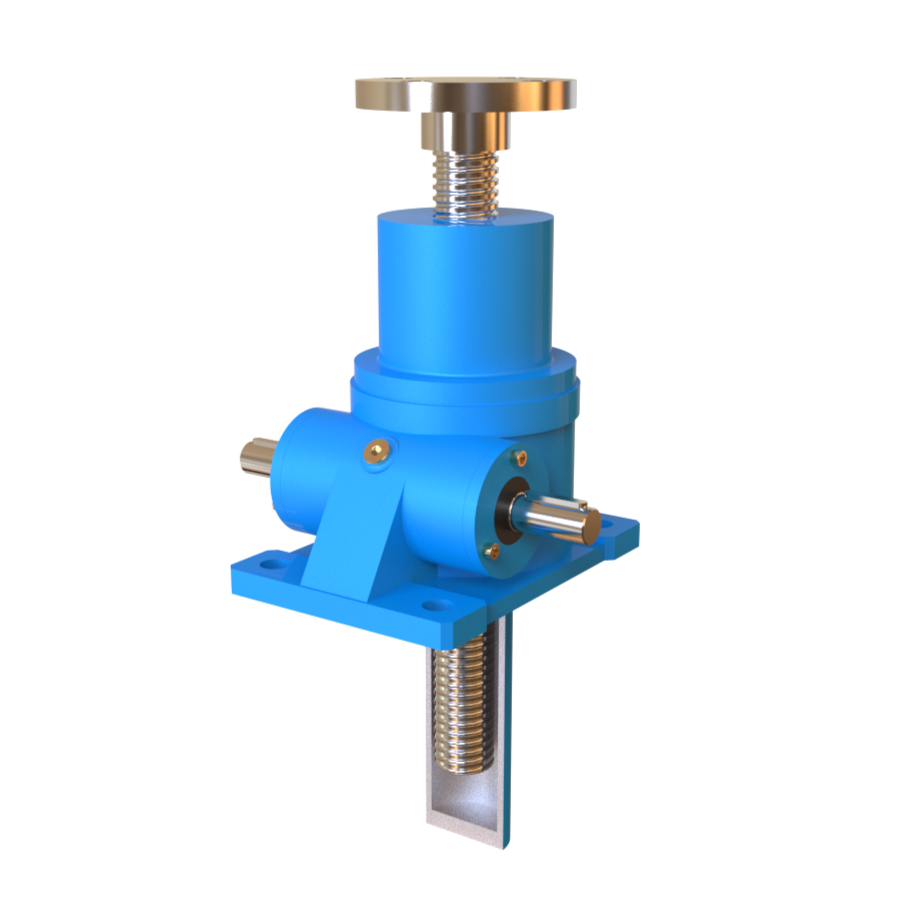

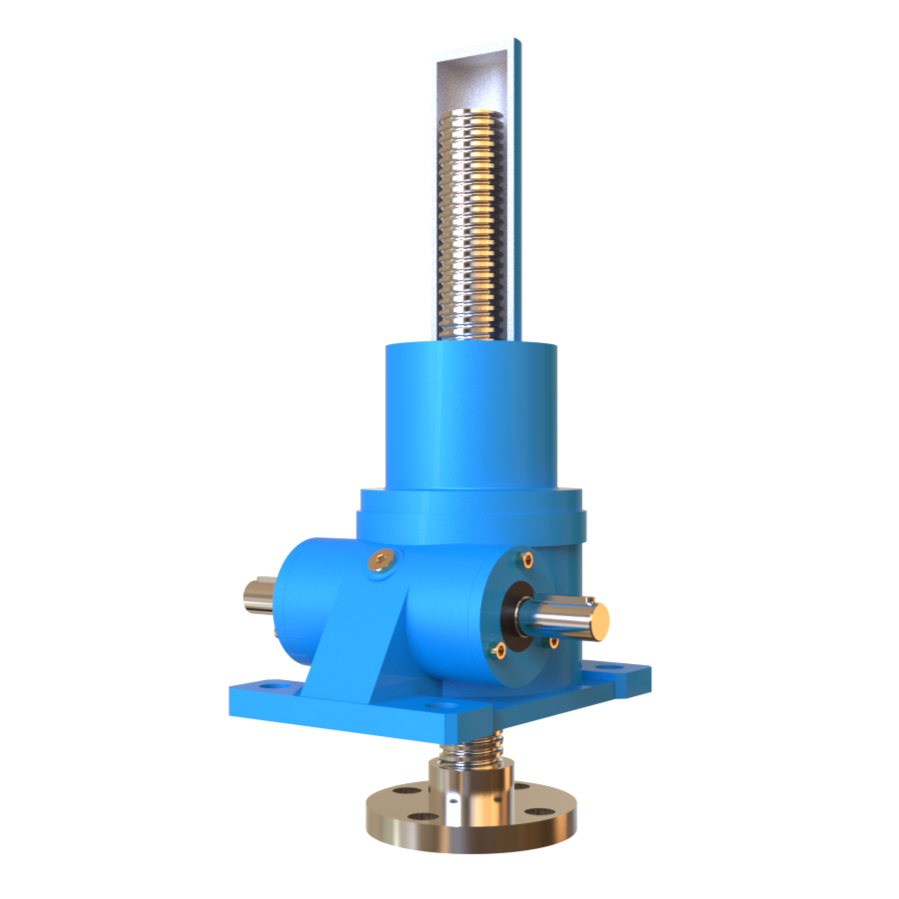

丝杆运动型

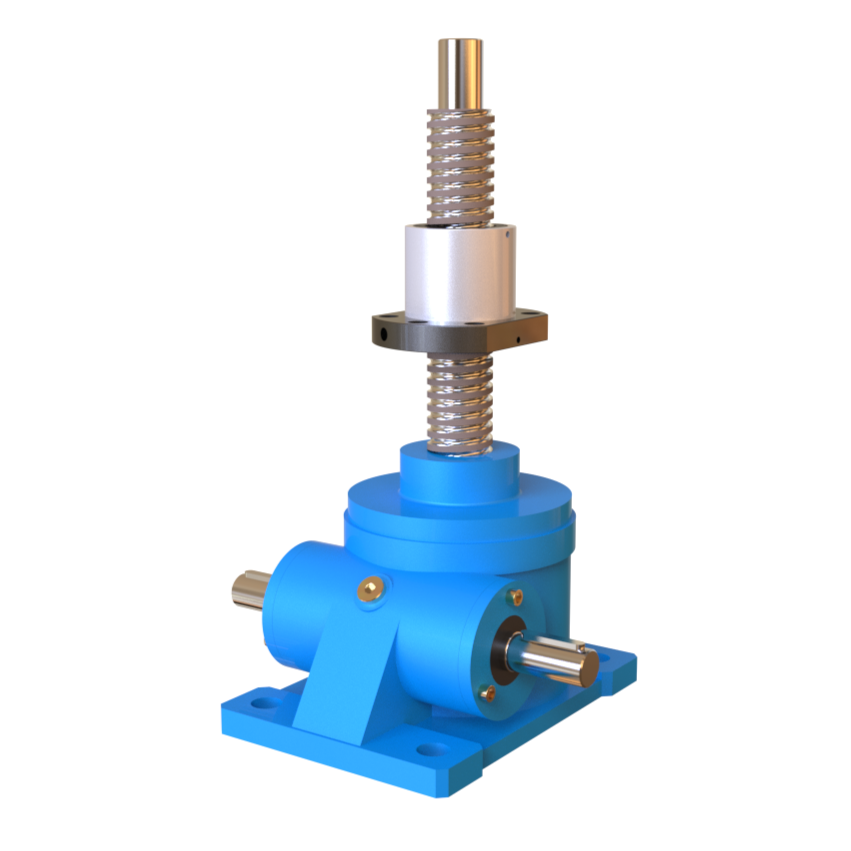

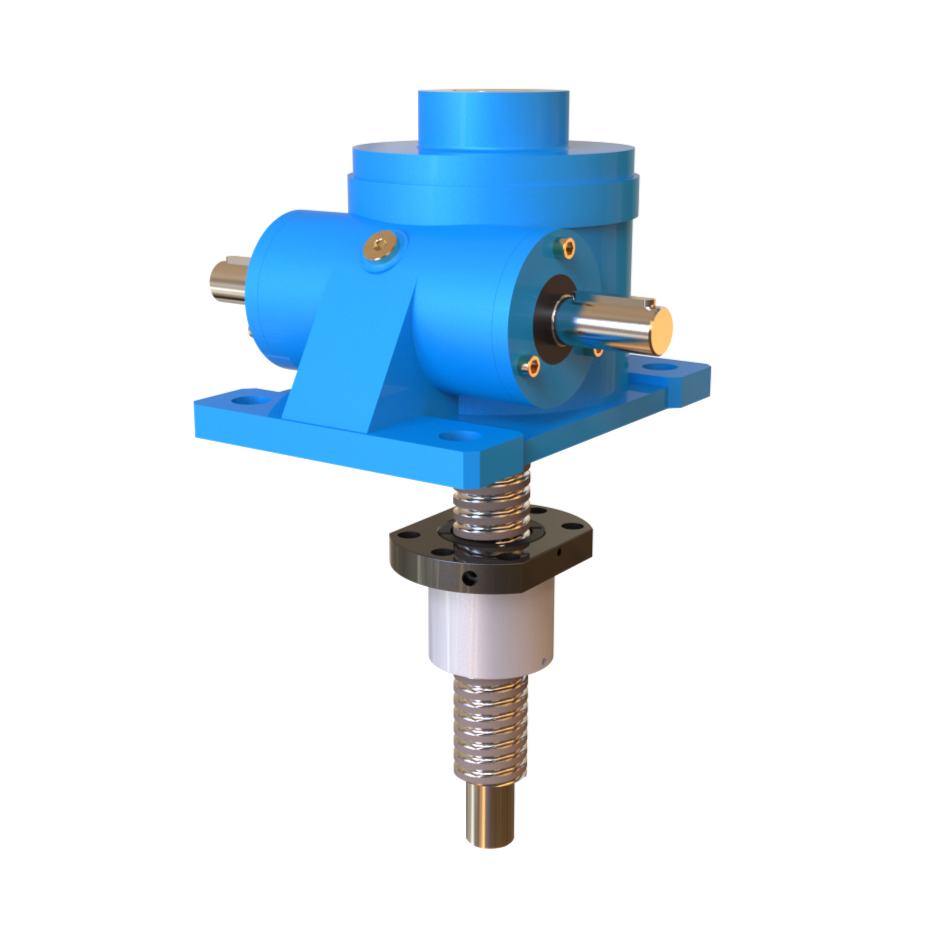

螺母运动型
输出形式
HWB...1A

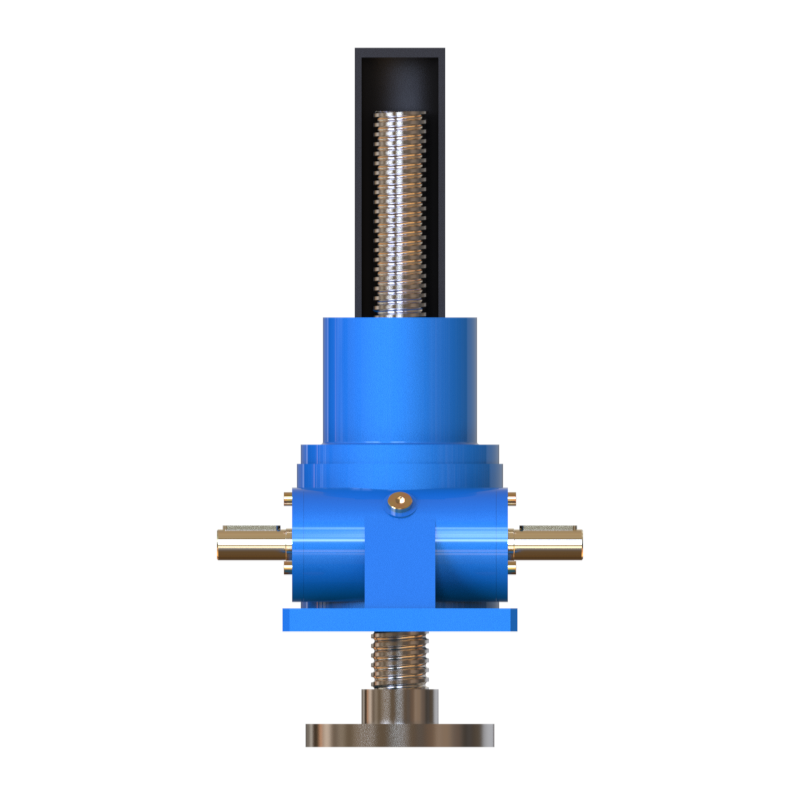

HWB...1B

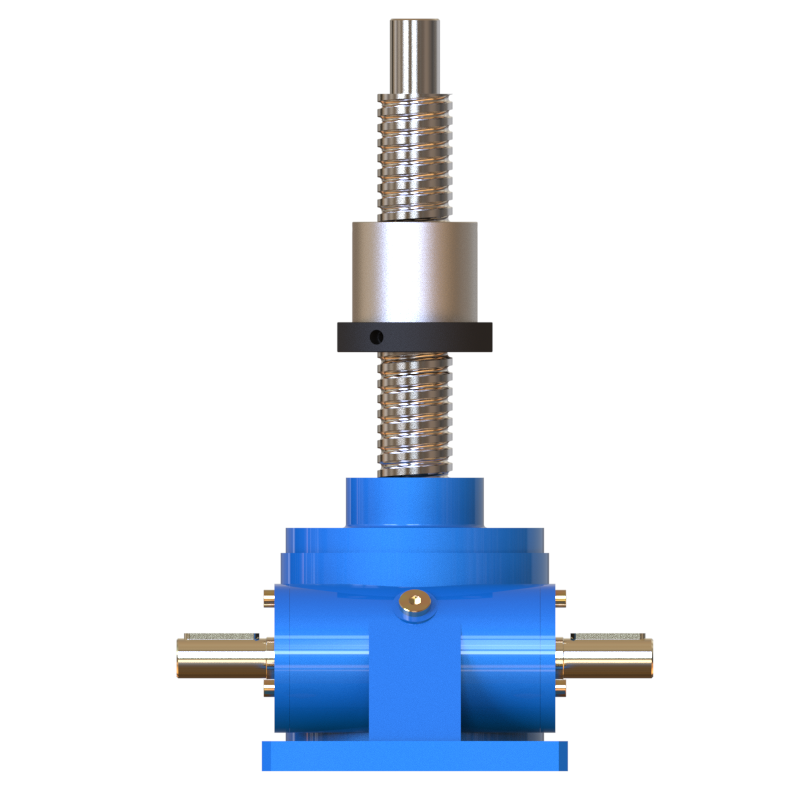

HWB...2A

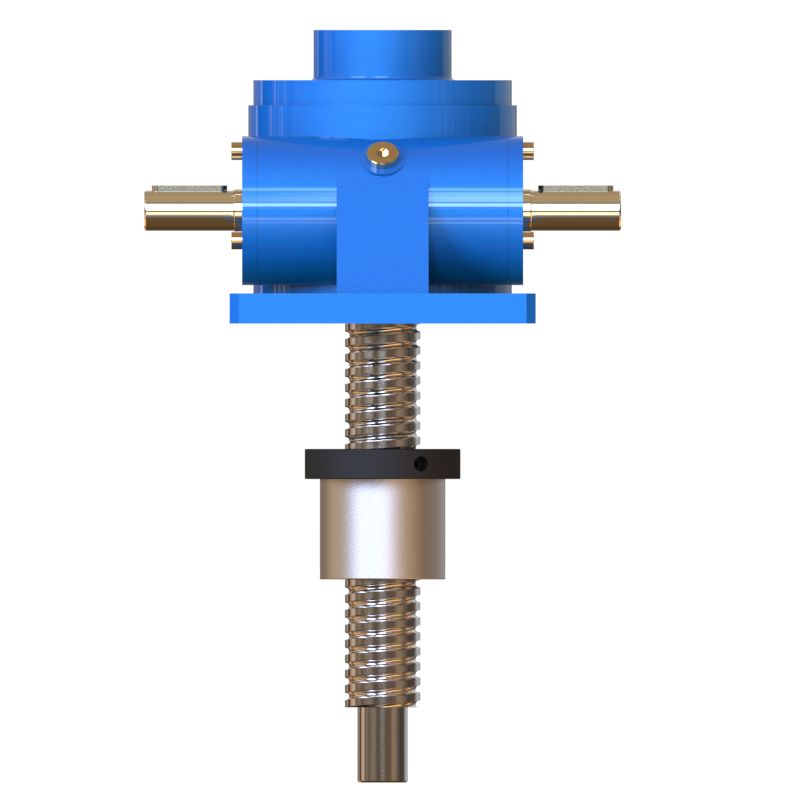

HWB...2B
结构图
说明
丝杆在升降时，会产生旋转力，所以必须做好防止旋转措施。 如设备不便做防止旋转措施，可选择止旋结构（F），丝杆只上下移动并不产生旋转力。
活动螺母构造，丝杆轴旋转，活动螺母移动。丝杆轴端为圆柱形，所以在长行程时。在轴端采用轴承支撑，可以得到更好的传动效果。
2、输入方式
3、常用的丝杆头部形式
圆柱端I
法兰端II
螺纹端III
销孔端IV
叉销端V
球形铰接端VI
4、应用举例
5、布置形式举例
